الوصف

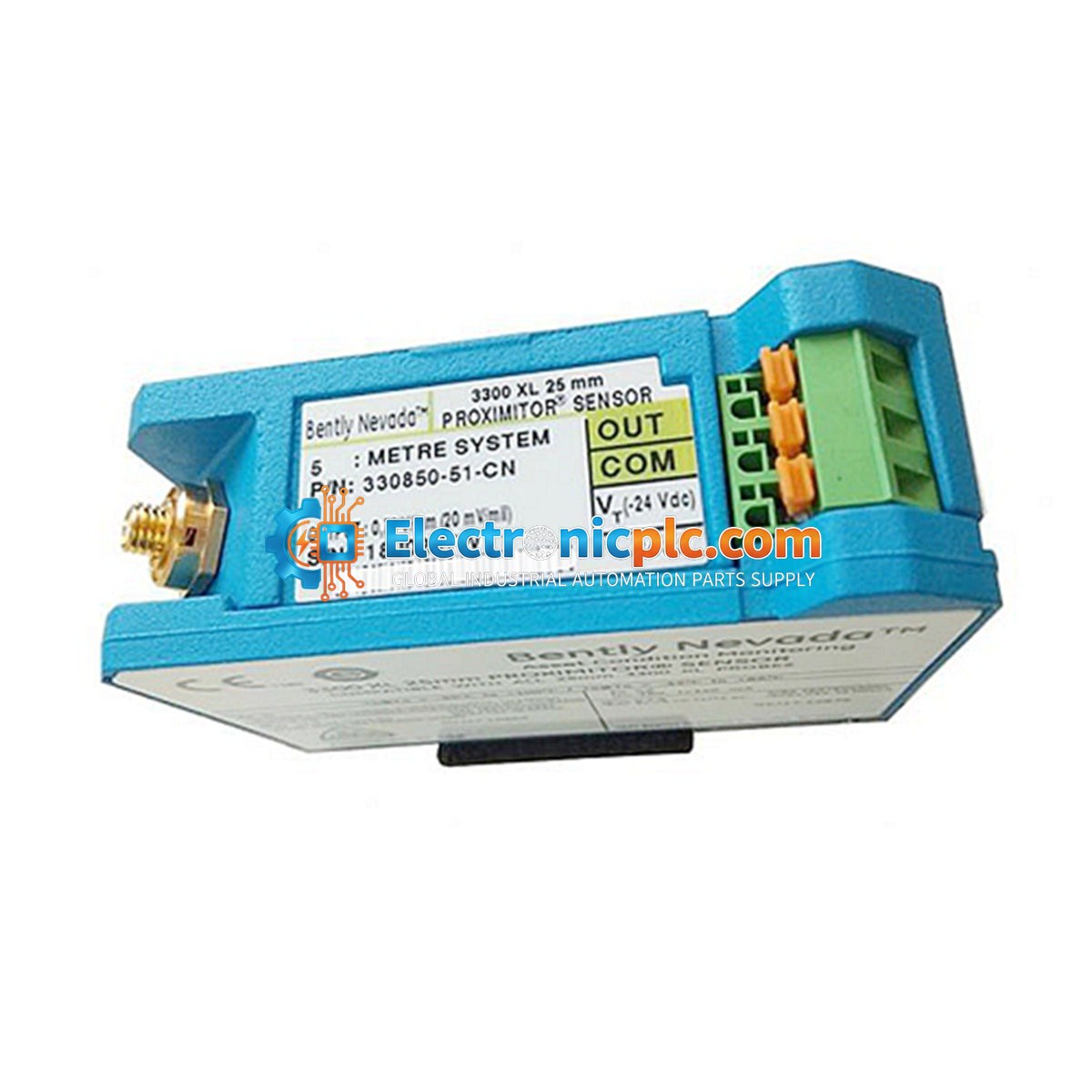

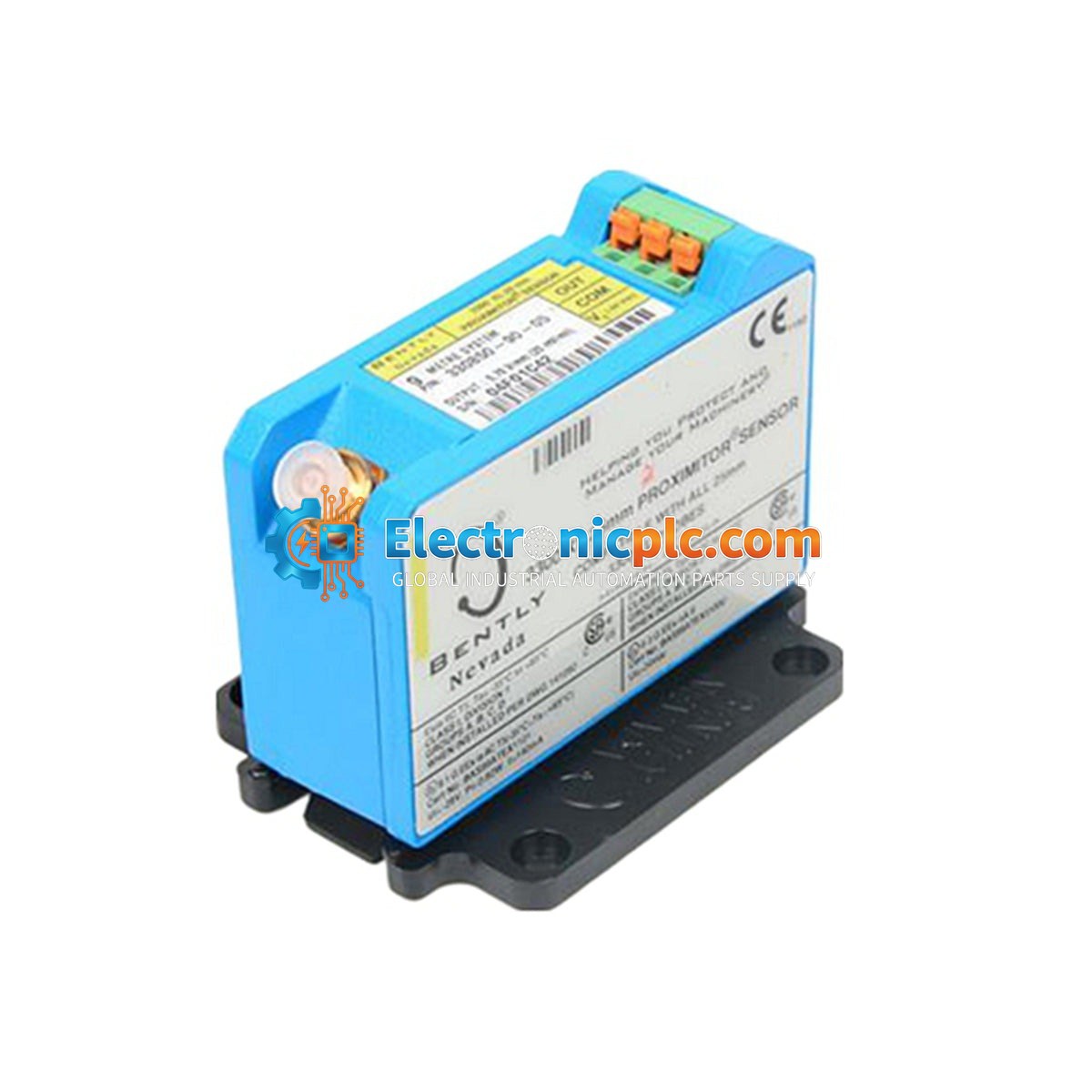

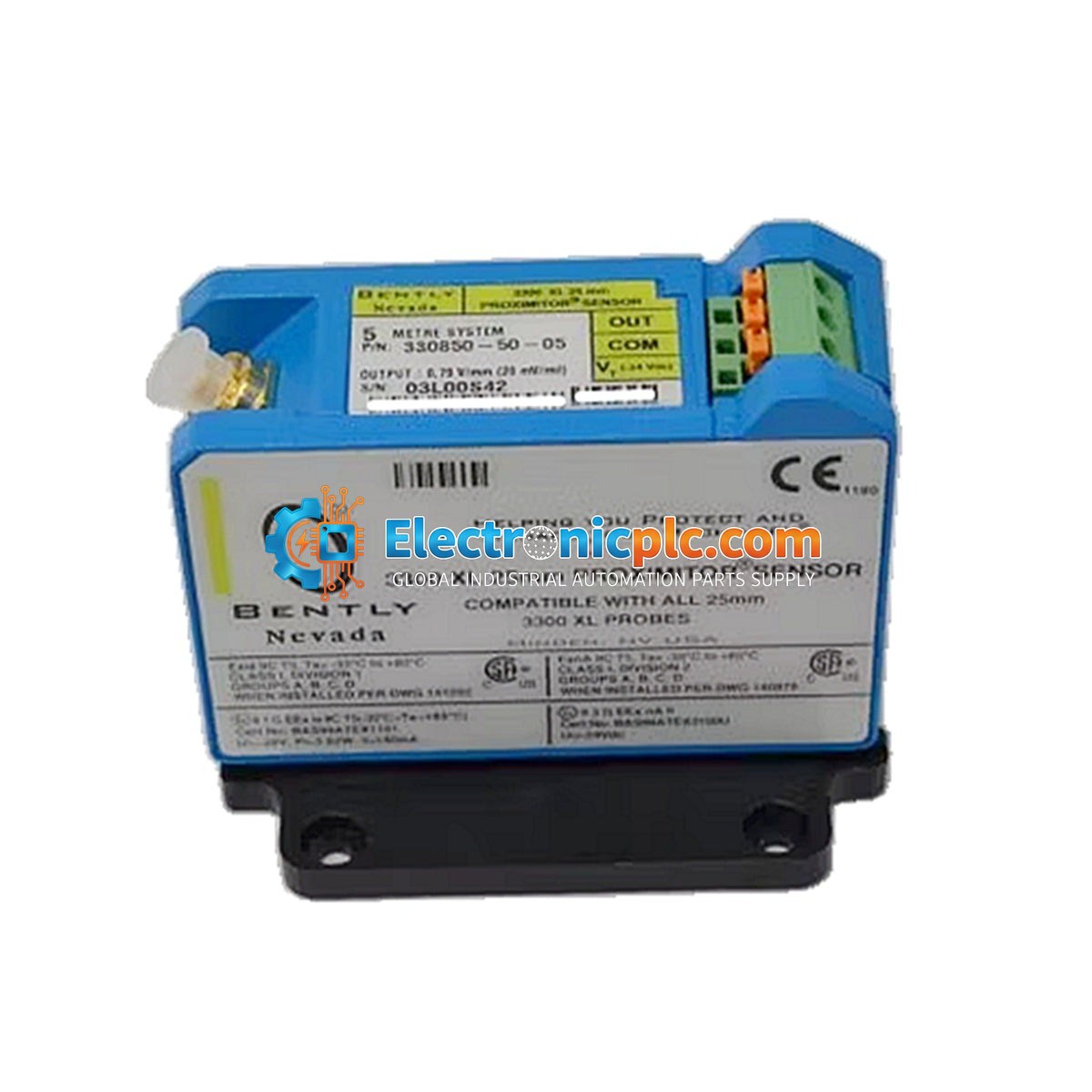

المستشعر Bently Nevada 330180-50-05 هو مستشعر Proximitor من طراز 3300 XL مصمم كمكون أساسي لنظام محول القرب Bently Nevada 3300 XL 8mm. يعمل هذا المستشعر بالتزامن مع مسبار 3300 XL 8mm وكابل تمديد 3300 XL لتوفير جهد خرج يتناسب طرديًا مع المسافة بين طرف المسبار والسطح الموصل المرصود. وهو يتيح كلاً من القياسات الثابتة (الموضع) والديناميكية (الاهتزاز) للآلات الدوارة الحيوية.

الميزات

• مصمم لتركيبات DIN-rail عالية الكثافة أو تكوينات التثبيت التقليدية على اللوحة.
• يحافظ على نفس البصمة التركيبية ذات الأربع فتحات لتصميمات مستشعرات Proximitor الأقدم لتوافق سلس مع الإصدارات السابقة.
• يتوافق تمامًا مع معيار API 670 (الإصدار الرابع) للتكوين الميكانيكي، والنطاق الخطي، والدقة، واستقرار درجة الحرارة.
• يدعم قابلية التبادل الكاملة للمجسات، وكابلات التمديد، والمستشعرات دون الحاجة إلى معايرة على المنضدة.
• يعمل بمصدر طاقة -24 Vdc ويوفر نطاق إخراج خطي يبلغ 2.0 مم (80 ميل).

التطبيقات

• الآلات ذات محامل الأغشية السائلة: مراقبة الاهتزاز الشعاعي وموضع الدفع المحوري.
• قياسات السرعة والطور: مرجع Keyphasor، مقياس سرعة الدوران، واكتشاف السرعة الصفرية.
• أنظمة الضغط والضخ: الضواغط المركزية والتبريد وغاز العمليات، بالإضافة إلى المضخات عالية الأداء.
• توليد الطاقة: المراقبة الدائمة للتوربينات والمولدات والمحركات الكهربائية.
• البيئات القاسية: مناسبة لتطبيقات النفط والغاز والبتروكيماويات التي تنطوي على درجات حرارة شديدة وملوثات.

المواصفات الفنية

إرشادات التركيب

• التركيب: يمكن تركيبه على سكة DIN أو عبر تكوين تركيب لوحة بأربع فتحات. تأكد من أن سطح التركيب نظيف ويوفر تأريضًا كافيًا.
• التوصيلات: استخدم موصلات ClickLoc المطلية بالذهب لربط المسبار وكابل التمديد. أحكم الربط يدويًا حتى تسمع "نقرة"؛ لا تستخدم أدوات لإحكام ربط الموصلات.
• إعداد الفجوة: للاهتزاز الشعاعي، الفجوة الموصى بها عادةً هي 1.27 مم (50 ميل)، تتوافق مع خرج يبلغ حوالي -9 فولت تيار مستمر.
• المناولة: نظرًا لأنه مكون إلكتروني دقيق، يجب التعامل معه بعناية لتجنب تلف الموصلات. تأكد من إيقاف تشغيل النظام قبل إجراء أو فك التوصيلات الكهربائية.
• البيئة: تأكد من خلو منطقة التركيب من الرطوبة الزائدة أو العوامل المسببة للتآكل ما لم يكن الغلاف مصممًا لمثل هذه الظروف.

الأسئلة الشائعة

ما هو Bently Nevada 330180-50-05؟

إنه مستشعر تقارب (Proximitor Sensor) طراز 3300 XL 5/8 مم، وهو مكون حيوي في أنظمة محولات التقارب لمراقبة الاهتزاز والموضع غير المتصل بالآلات الدوارة.

هل هو متوافق مع الأنظمة القديمة؟

نعم، إنه متوافق مع الإصدارات الأقدم من مكونات نظام محول 3300 غير التابعة لسلسلة 3300 XL ويعمل مع جميع مجسات 3300/3300 XL مقاس 5 مم و 8 مم.
