الوصف

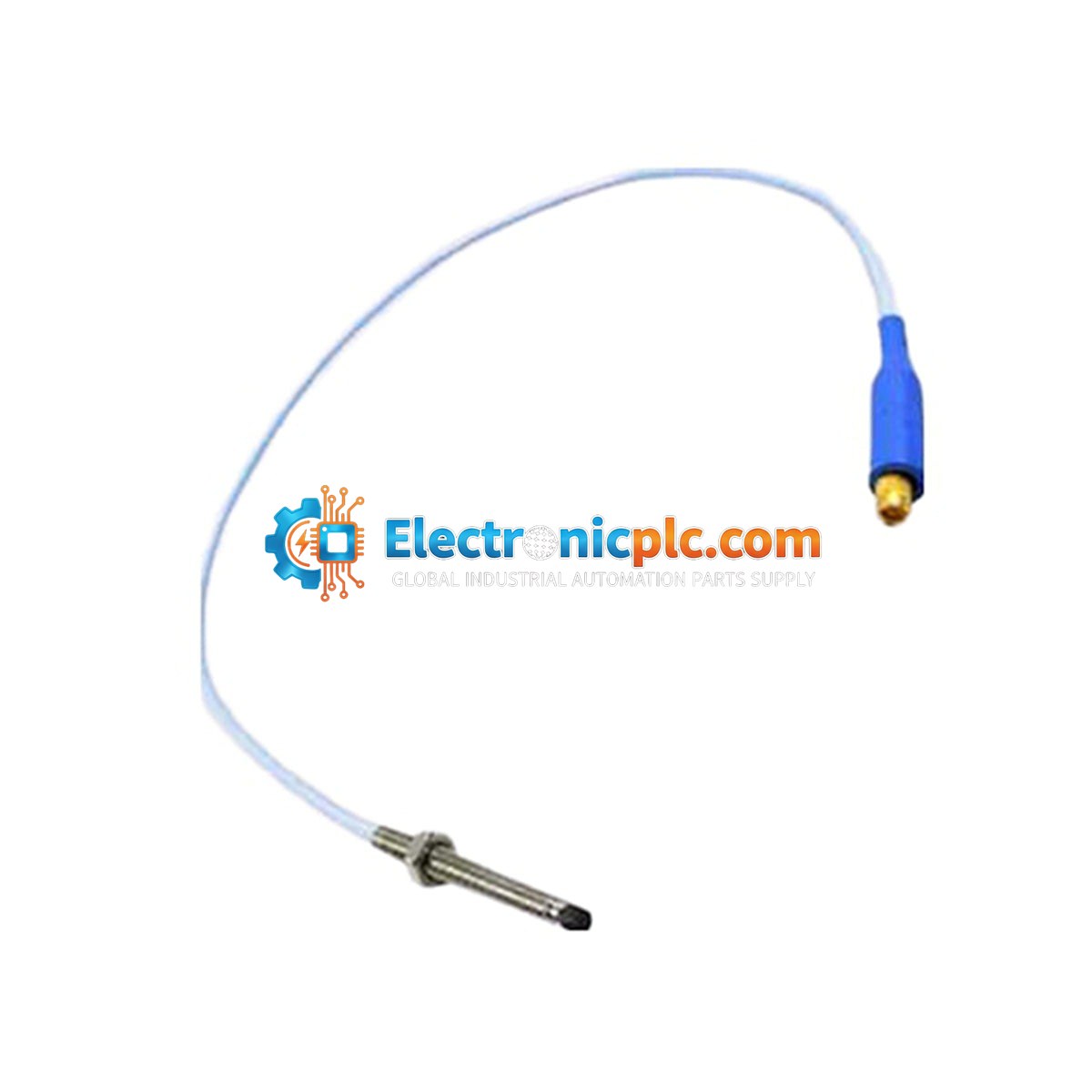

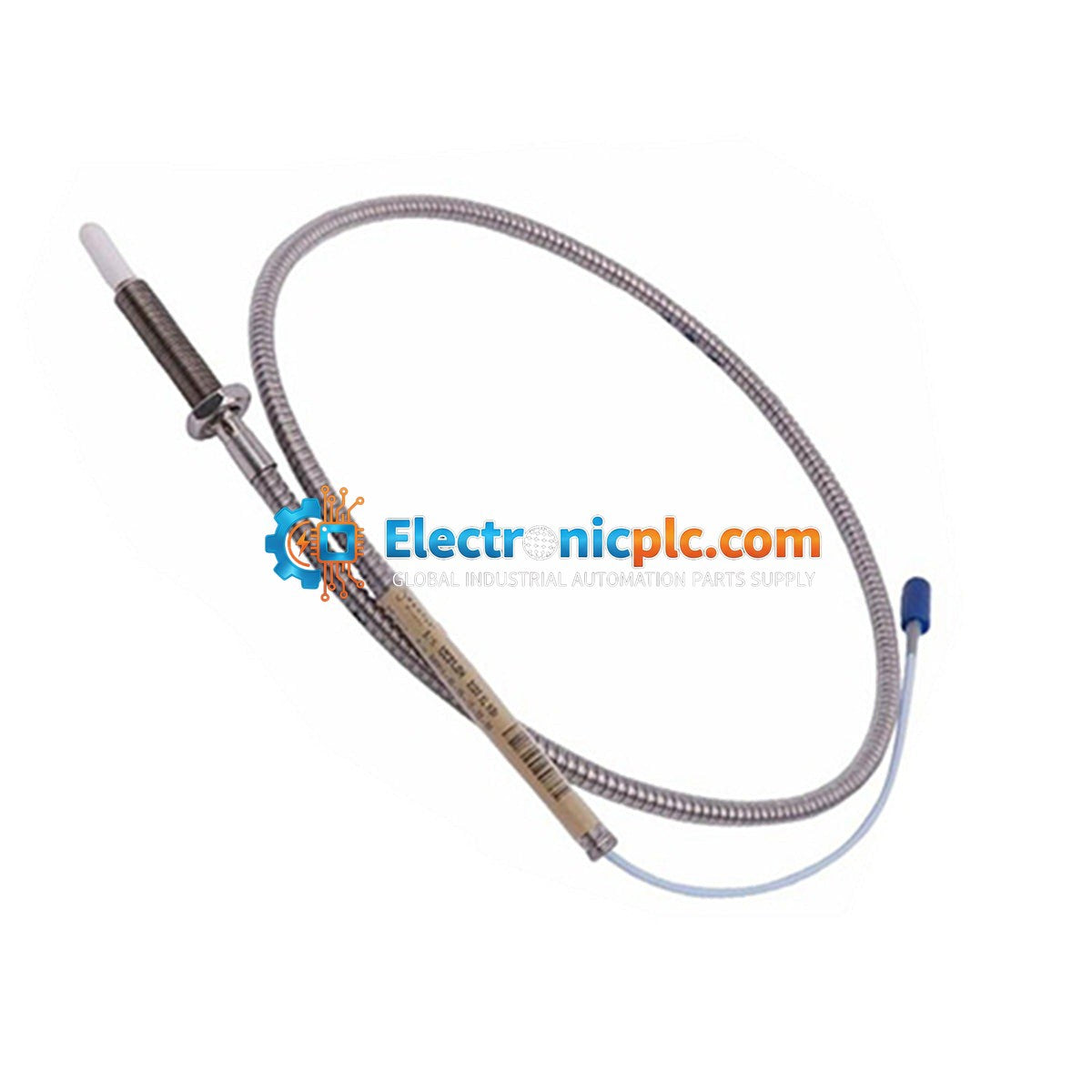

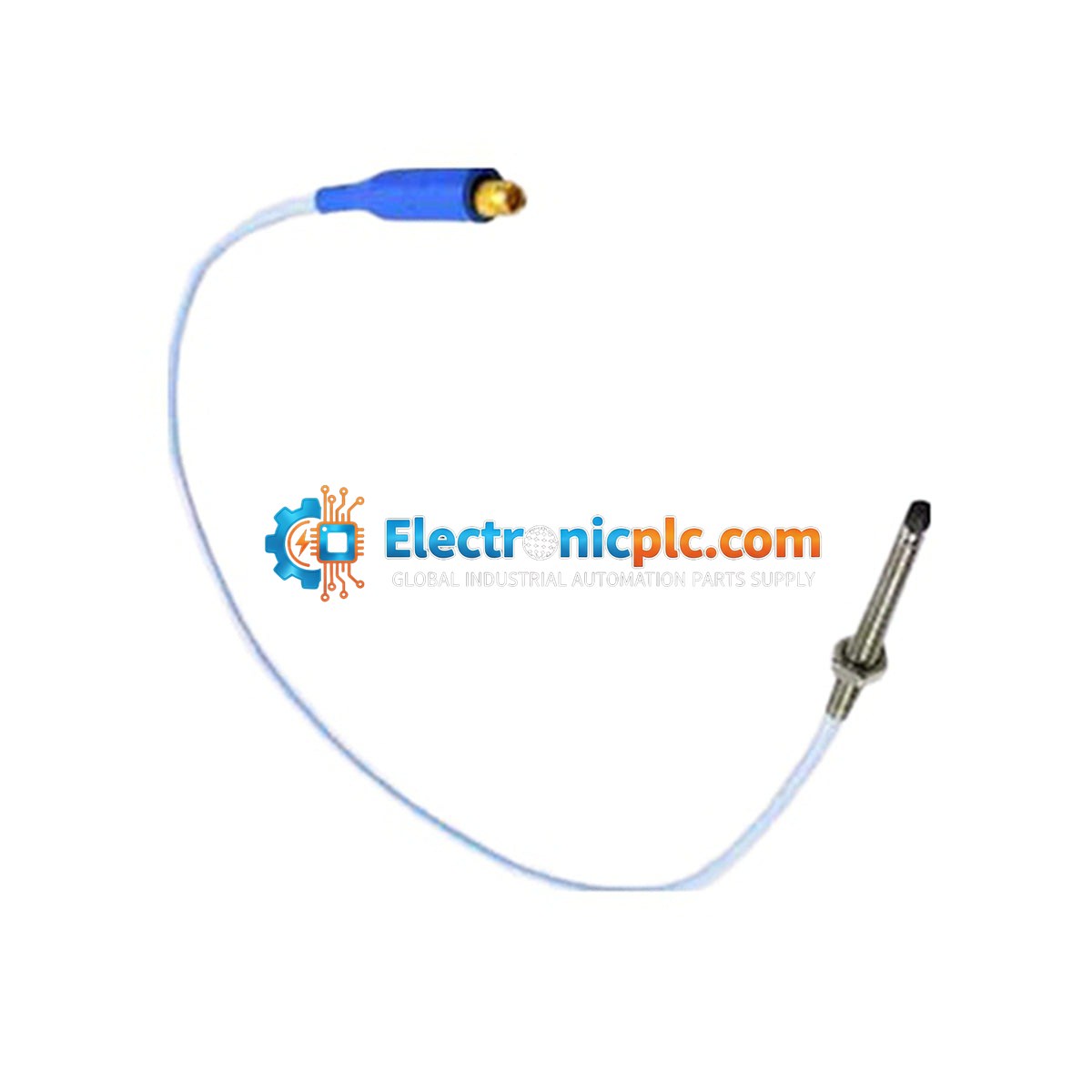

المجس التقاربي Bently Nevada 330910-05-10-02-00 هو مجس تقاربي من طراز 3300 NSv (حقل قريب) مصمم لمراقبة الاهتزاز والموضع بدقة عالية في الآلات الصناعية. تم تصميم هذا المجس خصيصًا للتطبيقات التي تكون فيها المساحة محدودة أو عندما تتطلب المواد المستهدفة خصائص استشعار متخصصة لسلسلة NSv. يوفر قياسًا موثوقًا به وغير متصل لإزاحة العمود وموضعه واهتزازه، ويعمل كعنصر حاسم في أنظمة مراقبة الحالة.

الميزات

• مصمم لأنظمة محول التقارب 3300 NSv.
• تكوين سن لولبي M10 × 1 لتركيب آمن.
• مجهز بكابل مدرع قوي لتعزيز الحماية في البيئات الصناعية القاسية.
• يتميز بموصل ClickLoc محوري مصغر لنقل إشارة موثوق به.
• طول الكابل القياسي 1.0 متر (39 بوصة).
• محسّن للتطبيقات التي تتطلب طول علبة 50 مم وطول غير ملولب 00 مم.

التطبيقات

• مراقبة الاهتزاز الشعاعي في الآلات الدوارة.
• قياسات الموضع المحوري (الدفع).
• استشعار إزاحة العمود عالي السرعة.
• أنظمة حماية التوربينات حيث قد تكون المجسات القياسية كبيرة جدًا أو تفتقر إلى الحساسية اللازمة لأهداف محددة.

المواصفات الفنية

إرشادات التركيب

• تأكد من تركيب المجس في كتيفة صلبة خالية من الاهتزازات لمنع القراءات الخاطئة.
• تعامل مع طرف المجس بحذر؛ عنصر الاستشعار حساس للتأثير الميكانيكي وتلف السطح.
• قم بتوجيه الكابل المحوري بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
• استخدم مركبات قفل الخيوط المناسبة إذا كانت مطلوبة بواسطة غطاء الماكينة المحدد، مع التأكد من أن المجس متباعد بشكل صحيح وفقًا لدليل النظام.
• تأكد من أن موصل ClickLoc مثبت ومحكم تمامًا لمنع فقدان الإشارة المتقطع.
• قم دائمًا بإيقاف تشغيل نظام المراقبة قبل فصل أو استبدال المجس لتجنب العابرات الكهربائية.

الأسئلة الشائعة

ما هو الاستخدام الأساسي لمجس 3300 NSv؟

يستخدم مجس 3300 NSv لقياس الاهتزاز والموضع بدون اتصال، خاصة في التطبيقات التي تكون فيها المنطقة المستهدفة صغيرة أو حيث لا تكون مجسات 3300 XL القياسية مناسبة بسبب الحجم أو متطلبات الاستشعار.

هل هذا المجس متوافق مع كابلات التمديد القياسية Bently Nevada؟

تم تصميم هذا الطراز للاستخدام مع نظام محول 3300 NSv. تأكد من أن كابل التمديد ومستشعر Proximitor متوافقان أيضًا مع مواصفات سلسلة NSv.
