وصف المنتج

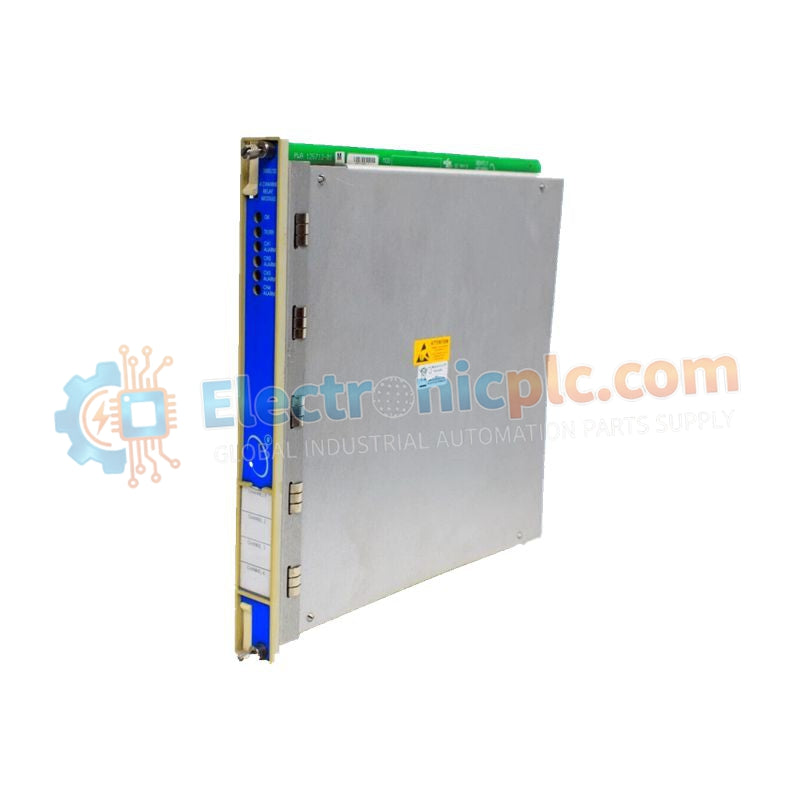

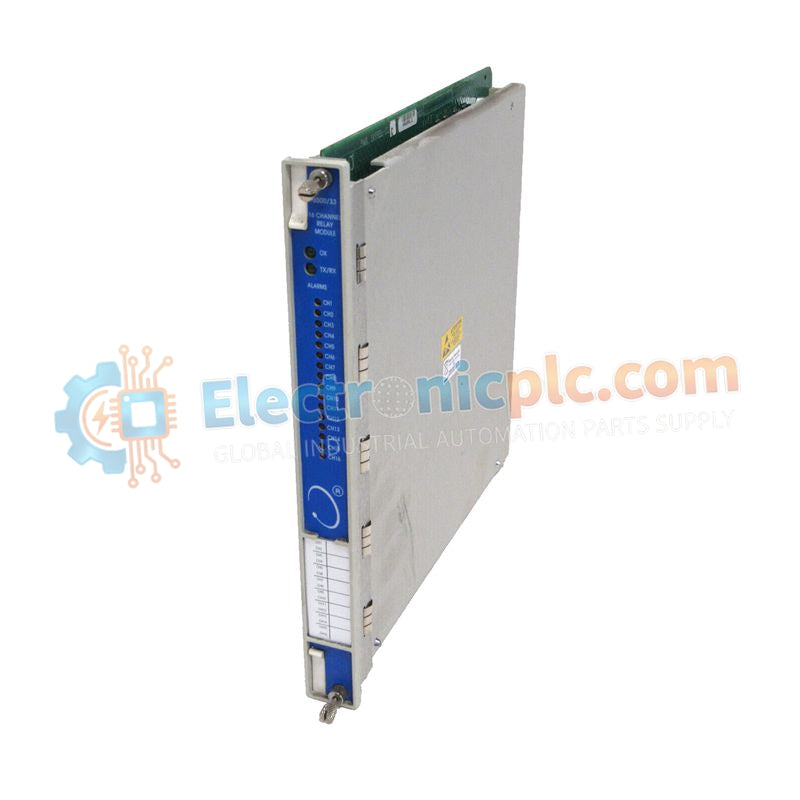

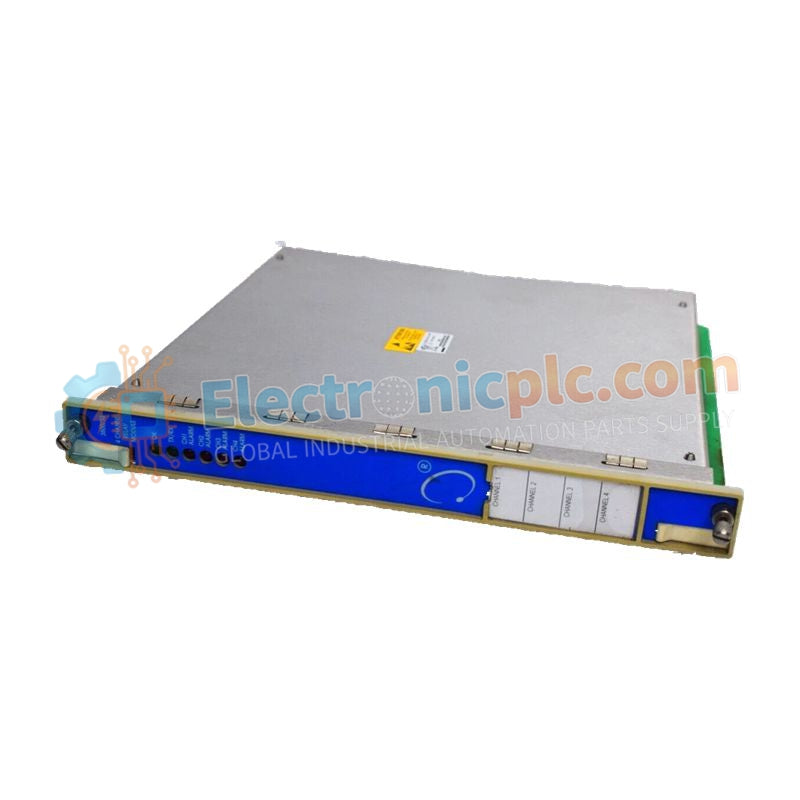

وحدة التتابع ذات الكثافة العالية 3500/33 (149986-01) هي وحدة إخراج ترحيل ذات كثافة عالية مصممة لنظام حماية الآلات 3500 الذي طورته شركة بنتلي نيفادا. توفر هذه الوحدة 16 قناة إخراج ترحيل مستقلة ضمن فتحة رف واحدة، مما يتيح التوسع الفعال لقدرات الإشارة الآمنة والإنذار في بنيات الحماية الصناعية الكبيرة.

تعمل الوحدة 3500/33 (149986-01) كواجهة أجهزة بين رف المراقبة وأنظمة التحكم أو السلامة الخارجية للمصنع. يمكن برمجة كل قناة ترحيل على حدة باستخدام برنامج 3500 Rack Configuration Software للاستجابة لحالات ظروف الماكينة مثل أحداث منطق التنبيه (Alert) أو الخطر (Danger) المشتقة من بيانات الاهتزاز أو درجة الحرارة أو مراقبة العمليات.

تدعم الوحدة المنطق الوقائي المعقد، بما في ذلك تكوينات التصويت AND/OR، مما يسمح بتقييم حالات استشعار متعددة قبل بدء أوامر إيقاف أو إغلاق الماكينة. يقلل هذا التصميم من الإغلاقات الكاذبة مع الحفاظ على سلامة عالية في تطبيقات حماية الآلات الحرجة.

المواصفات الفنية المفصلة

سيناريوهات التطبيق

يُستخدم 3500/33 (149986-01) على نطاق واسع في:

• منشآت توليد الطاقة

• مصانع تكرير النفط والغاز

• منشآت معالجة البتروكيماويات والكيماويات

• أنظمة حماية الآلات الدوارة الصناعية الثقيلة

تشمل الاستخدامات النموذجية ما يلي:

• تشغيل لوحات إشارة الإنذار المحلية

• تحريك المدخلات الرقمية لوحدات التحكم المنطقية القابلة للبرمجة (PLC) / أنظمة التحكم الموزعة (DCS)

• التحكم في حلقات الإغلاق والتعشيق في حالات الطوارئ

الأسئلة الشائعة الفنية

هل يمكن تكوين المرحلات بمنطق التصويت؟
نعم. تدعم الوحدة تكوينات منطق التصويت المتقدمة. على سبيل المثال، يمكن برمجة المرحل للتنشيط فقط عندما تكتشف قنوات المراقبة المتعددة في وقت واحد ظروف الخطر (Danger).

هل تدعم هذه الوحدة الحصول على البيانات العابرة؟
لا. الوحدة 149986-01 هي وحدة إخراج تتابع بحتة. لجمع البيانات العابرة عالية السرعة، يلزم عادةً وجود وحدة 3500/22M Transient Data Interface (TDI) ضمن نفس بنية الرف.
