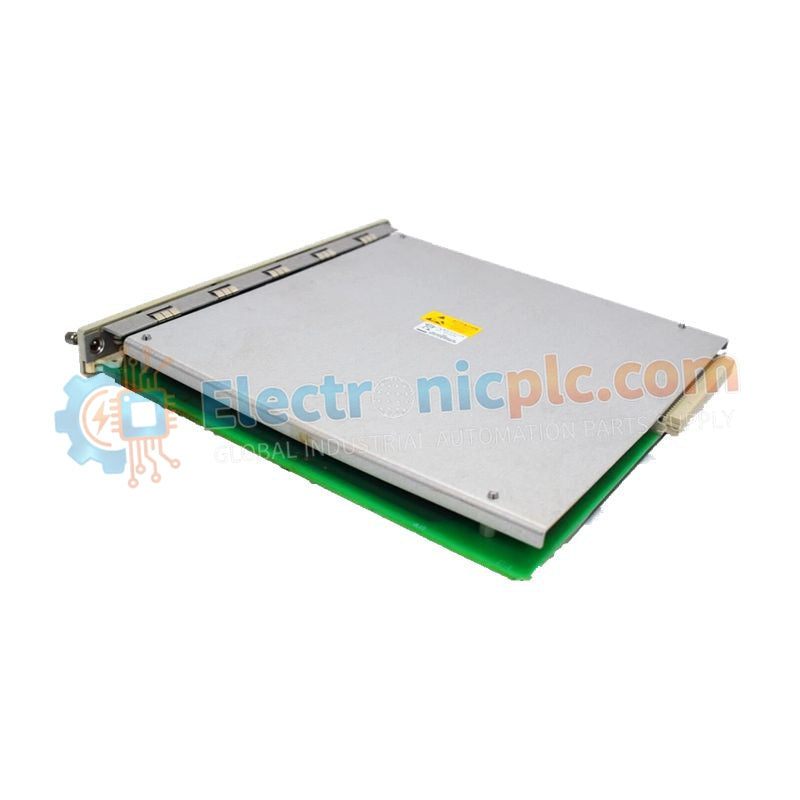

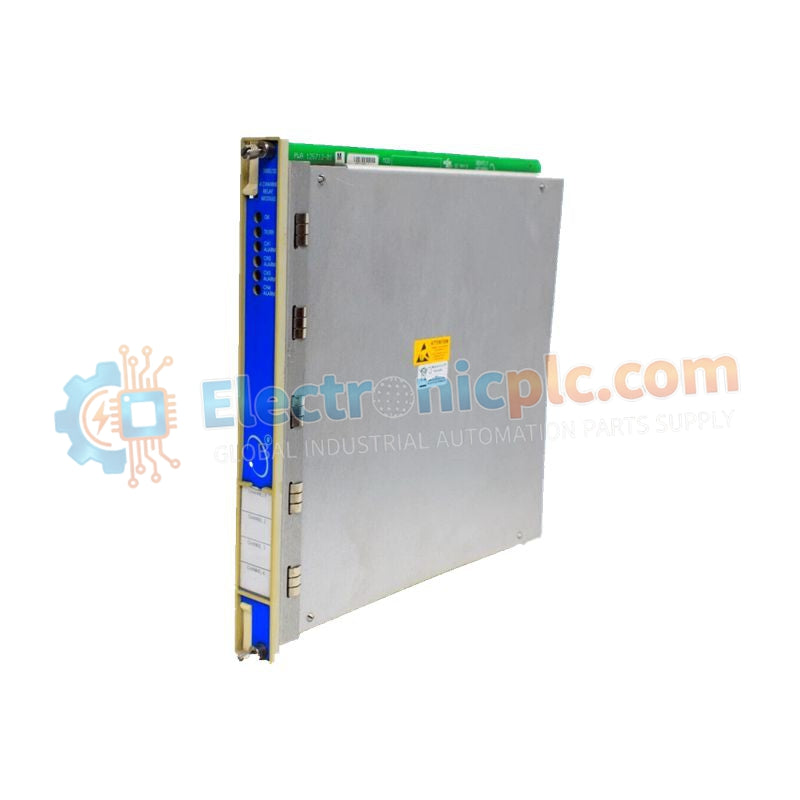

تُعد الوحدة 3500/33 (162291-01) واجهة خرج مرحل عالية الكثافة مصممة لنظام حماية الماكينات 3500 الذي طورته شركة بنتلي نيفادا. توفر هذه الوحدة 16 قناة خرج مرحل مستقلة، مما...
التوافر: الكمية المتبقية: 10
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
تُعد الوحدة 3500/33 (162291-01) واجهة خرج مرحل عالية الكثافة مصممة لنظام حماية الماكينات 3500 الذي طورته شركة بنتلي نيفادا. توفر هذه الوحدة 16 قناة خرج مرحل مستقلة، مما يوسع بشكل كبير قدرة النظام على تشغيل أجهزة الإنذار الخارجية ولوحات الإشارات ودوائر إيقاف الطوارئ.
على عكس وحدات المرحل منخفضة الكثافة، تم تحسين الوحدة 3500/33 (162291-01) للمصانع الصناعية المعقدة التي تتطلب إشارات خرج منفصلة واسعة النطاق لتمثيل حالات حماية متعددة للآلات عبر قنوات المراقبة. يمكن برمجة كل قناة مرحل بالكامل عبر برنامج تكوين الرف 3500 باستخدام هياكل منطقية متقدمة مثل منطق تصويت AND / OR، مما يسمح بتشغيل شروط التعثر بواسطة مدخلات إنذار فردية أو متعددة.
تستخدم الوحدة مكونات مرحلات كهروميكانيكية من الدرجة الصناعية لضمان تبديل تلامس موثوق به في البيئات ذات الاهتزازات العالية والضوضاء الكهربائية والإجهاد الحراري. وهذا يجعلها مناسبة لتطبيقات السلامة وحماية الآلات ذات المهام الحرجة في الصناعات الثقيلة.
| البند | المواصفات |
|---|---|
| رقم القطعة | 162291-01 |
| نوع الوحدة | خرج مرحل عالي الكثافة ذو 16 قناة |
| نوع التلامس | SPDT (قطب واحد ذو رميتين) لكل قناة |
| تصنيف المرحل | 5 أمبير @ 24 فولت تيار مستمر / 5 أمبير @ 240 فولت تيار متردد (حمل مقاوم) |
| الحد الأقصى لطاقة التبديل | 1200 فولت أمبير / 150 واط |
| دعم المنطق | منطق تصويت وإنذار قابل للبرمجة |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
| الأبعاد | 24.2 سم × 24.1 سم × 24.4 سم |
| الوزن | 2.0 كجم |
تُستخدم الوحدة 3500/33 (162291-01) على نطاق واسع في:
محطات توليد الطاقة
منشآت معالجة البتروكيماويات
البنية التحتية لإنتاج النفط والغاز
أنظمة حماية الضاغط والتوربينات
تشمل الوظائف النموذجية تشغيل لوحات الإنذار المحلية، وإرسال إشارات رقمية إلى وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، والتحكم في المعدات المساعدة مثل أقفال تشغيل/إيقاف المضخة بناءً على ظروف الاهتزاز أو درجة الحرارة المراقبة.
هل يمكن تكوين هذه المرحلات للتشغيل "مُفرغ الطاقة عادةً"؟
نعم. تدعم الوحدة 3500/33 (162291-01) كلاً من تكوينات مُنشط الطاقة عادةً (فشل آمن) و مُفرغ الطاقة عادةً. يمكن تحديد هذه الإعدادات بشكل فردي لكل قناة مرحل باستخدام برنامج تكوين النظام.
ما هي ميزة الوحدة ذات 16 قناة مقارنة بالوحدة 3500/32؟
توفر الوحدة 162291-01 كثافة خرج أعلى بكثير — حيث توفر 16 قناة مرحل في فتحة رف واحدة، مقارنة بتكوين الأربع قنوات الأقل كثافة لوحدات المرحل القياسية. وهذا يقلل من متطلبات مساحة الخزانة مع زيادة مرونة منطق الحماية.
