الوصف

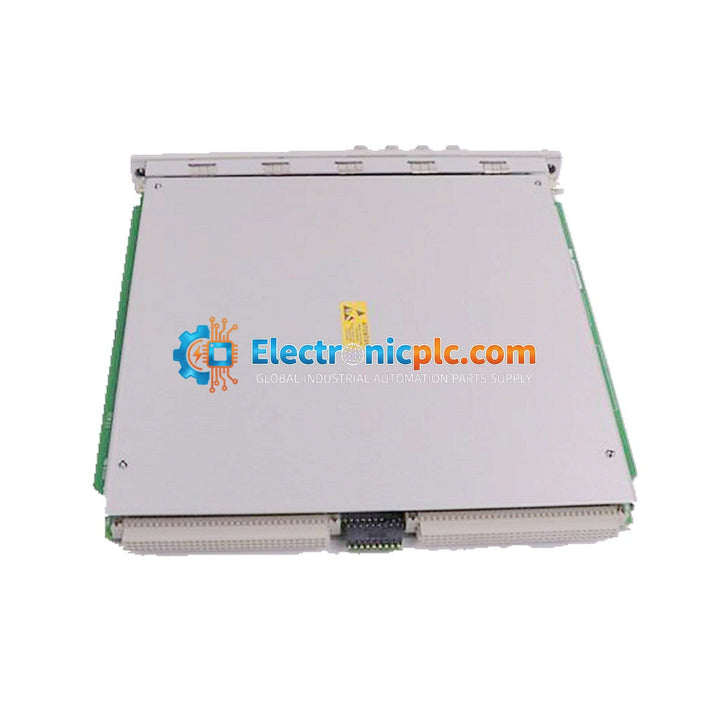

يعتبر Bently Nevada 3500/72M (176449-08) جهاز مراقبة لموضع قضيب التردد ذو أربع قنوات، مصمم لحماية الآلات الحيوية في تطبيقات ضواغط التردد. يتوافق مع معايير API 618، ويوفر مراقبة مستمرة لموضع القضيب، وسقوط القضيب، ومعلمات الضاغط الفائق. من خلال معالجة الإشارات من محولات القرب، توفر الوحدة قياسات موضع ديناميكية وساكنة، وتقارن هذه القيم بنقاط ضبط الإنذار القابلة للبرمجة من قبل المستخدم لضمان سلامة الأصول.

الميزات

• إمكانية مراقبة أربع قنوات لتكوينات الرف ذات الكثافة العالية.
• قابل للتكوين لوظائف قياس موضع القضيب، وسقوط القضيب، والضاغط الفائق.
• يوفر حماية للآلات من خلال المراقبة المستمرة للمعلمات ومقارنة نقاط ضبط الإنذار.
• يتضمن مخرجات محول مخزنة باللوحة الأمامية للاتصال بمعدات التشخيص والتحليل الخارجية.
• خيارات مرنة للإدخال/الإخراج بما في ذلك الإنهاء الداخلي، أو الإنهاء الخارجي، أو تكوينات الحاجز الداخلي.

التطبيقات

• ضواغط التردد: مراقبة سلوك الرأس المتصالب والقضيب لتحديد التآكل، وسوء المحاذاة، والتدهور الميكانيكي.
• الضواغط الفائقة: مراقبة الضغط العالي مع إنذارات متخصصة لفقدان المحول.
• المضخات الصناعية: تتبع موضع المكبس والمكبس لضمان التشغيل السلس والكشف المبكر عن الأعطال.
• تحليل مسار القضيب: تتبع اهتزاز القضيب الجانبي وحركته في الوقت الفعلي.

المواصفات الفنية

إرشادات التركيب

• يتكون 3500/72M من وحدة رئيسية يتم توصيلها بالجزء الأمامي من رف 3500 ووحدة إدخال/إخراج مقابلة مثبتة في الخلف.
• يمكن وضع الوحدة في أي من الفتحات المتاحة البالغ عددها 14 فتحة مراقبة في رف 3500.
• تأكد من إيقاف تشغيل النظام قبل إدخال أو إزالة أي وحدة لمنع التلف الكهربائي.
• استخدم كابلات محمية لجميع مدخلات المحولات لتقليل تداخل EMI في البيئات الصناعية.
• تعامل مع الوحدات باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي لحماية المكونات الداخلية الحساسة.
• تأكد من أن نوع إنهاء وحدة الإدخال/الإخراج (داخلي/خارجي/حاجز) يتطابق مع متطلبات الأسلاك الميدانية الخاصة بك.

الأسئلة الشائعة

ما هو الغرض الأساسي من 3500/72M؟

يوفر 3500/72M حماية للآلات لضواغط ومضخات التردد عن طريق المراقبة المستمرة لموضع القضيب ومقارنة المدخلات بنقاط ضبط التنبيه والخطر المكونة.

ما المدخلات التي يقبلها هذا الجهاز؟

يقبل المدخلات من محولات القرب لقياس موضع القضيب، وسقوط القضيب، ومعلمات الضاغط الفائق.

هل القنوات قابلة للتكوين؟

نعم، يتيح برنامج تكوين رف 3500 إمكانية تكوين كل قناة في أزواج لأداء وظائف محددة مثل قياسات موضع القضيب، وسقوط القضيب، أو الضاغط الفائق.
