الوصف

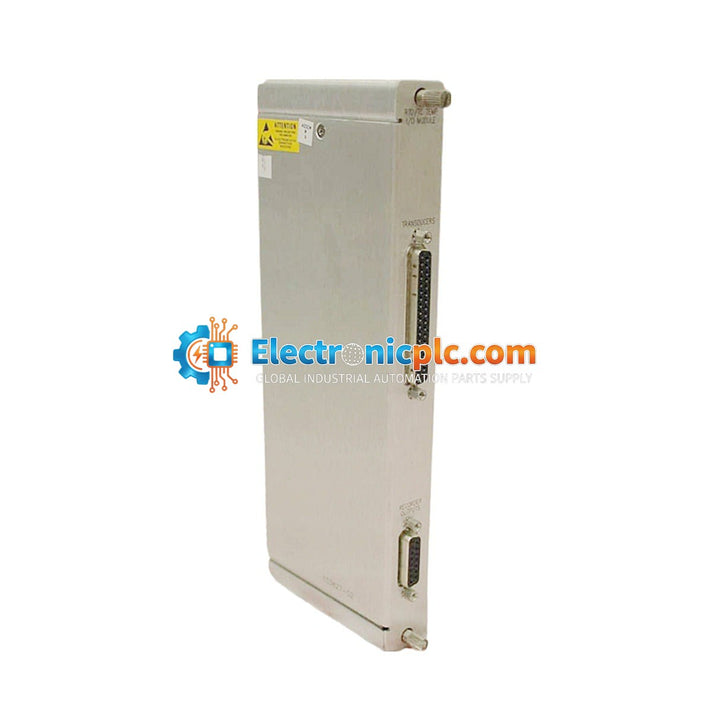

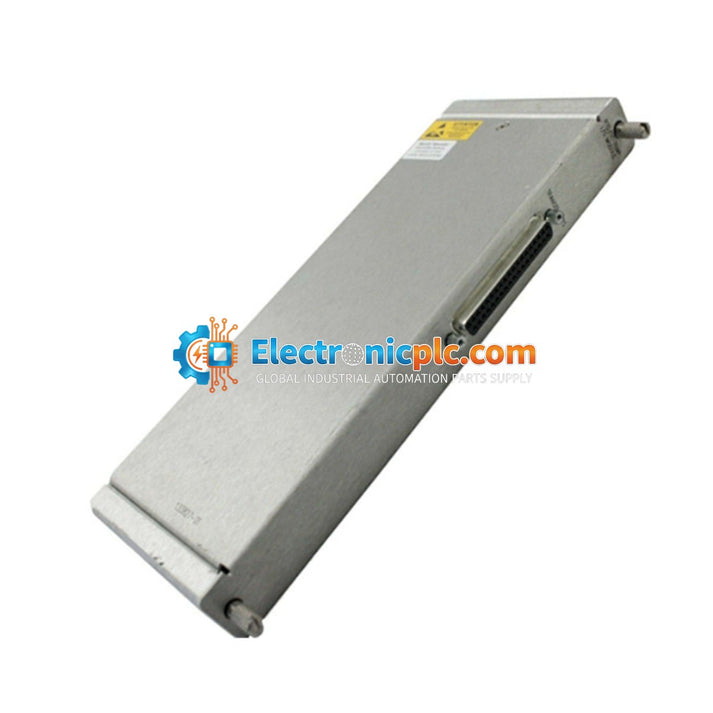

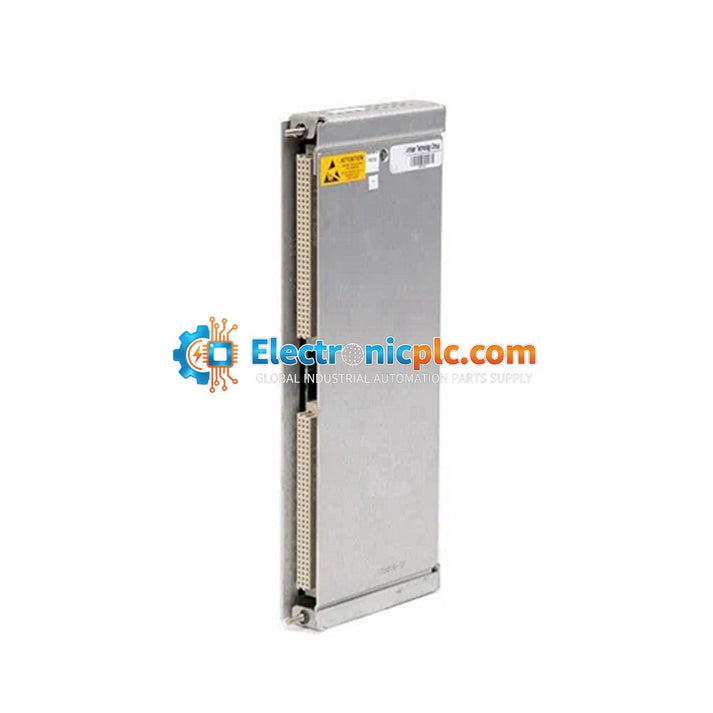

وحدة Bently Nevada 133434-01 هي وحدة إدخال/إخراج لمقياس سرعة الدوران مصممة لنظام حماية الماكينات من السلسلة 3500. تعمل هذه الوحدة كواجهة لمراقبة السرعة والمرحلة، مما يوفر بيانات بالغة الأهمية للتوربينات والضواغط وغيرها من المعدات الدوارة عالية السرعة. تم تصميمها لمعالجة المدخلات من مجسات التقارب أو اللقطات المغناطيسية، مما يوفر قياسات دقيقة للسرعة وإشارات مرجعية للمرحلة لنظام 3500 للوقاية من السرعة الزائدة والتحليل التشخيصي.

الميزات

• قدرة إدخال مزدوجة القنوات لمراقبة السرعة الزائدة أو المستقلة.
• تكامل سلس مع بنية رف Bently Nevada 3500.
• يدعم كلاً من مدخلات مستشعر الالتقاط المغناطيسي ومستشعر مجس التقارب.
• يوفر إشارات مرجعية أساسية للمرحلة لتشخيص الآلات.
• تشخيصات ذاتية داخلية لضمان سلامة النظام وموثوقيته.

المواصفات الفنية

إرشادات التركيب

• تأكد من إيقاف تشغيل رف 3500 قبل إدخال أو إزالة وحدة الإدخال/الإخراج.
• استخدم حماية ESD المناسبة عند التعامل مع الوحدة لمنع تلف المكونات الداخلية الحساسة.
• تأكد من أن وحدة الإدخال/الإخراج مثبتة بإحكام في فتحة الرف وأن الموصلات الخلفية محاذية بشكل صحيح.
• وجه كابلات الإشارة بعيدًا عن خطوط الجهد العالي أو مصادر التداخل الكهرومغناطيسي العالية للحفاظ على سلامة الإشارة.
• تأكد من أن جميع أسلاك الحقل محمية ومؤرضة بشكل صحيح وفقًا لمعايير تركيب Bently Nevada لسلسلة 3500.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة 133434-01؟

تعمل هذه الوحدة كواجهة إدخال/إخراج لنظام 3500/50 Tachometer، حيث تقوم بمعالجة إشارات المستشعر من الآلات الدوارة لتوفير بيانات السرعة والمرحلة للحماية والمراقبة.

هل هذه الوحدة متوافقة مع جميع رفوف سلسلة 3500؟

نعم، تم تصميم 133434-01 خصيصًا لهندسة رف Bently Nevada من السلسلة 3500.

هل تتطلب هذه الوحدة طاقة خارجية؟

لا، تستقبل الوحدة طاقتها الاسمية 24 فولت تيار مستمر مباشرة عبر اللوحة الخلفية لرف 3500.
