الوصف

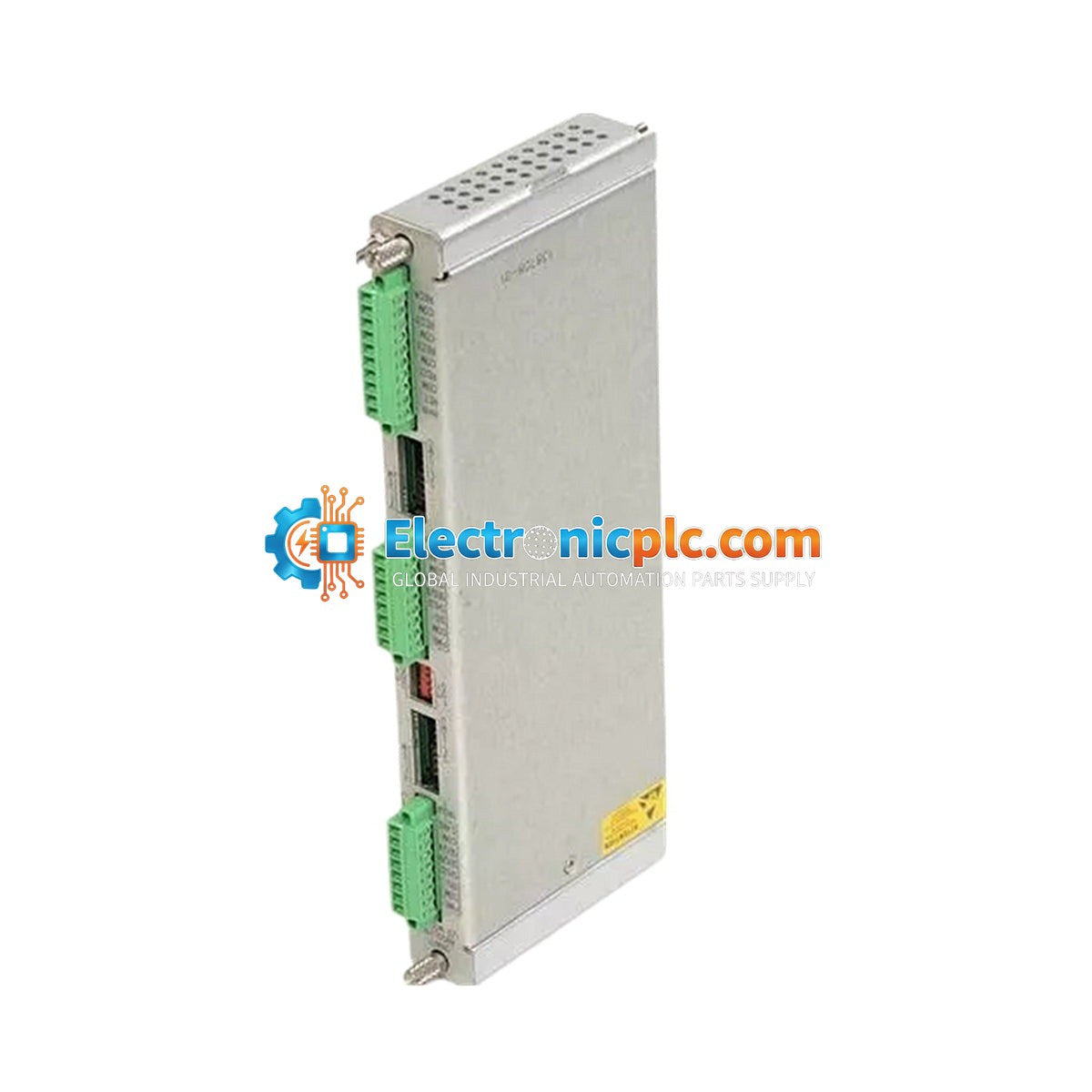

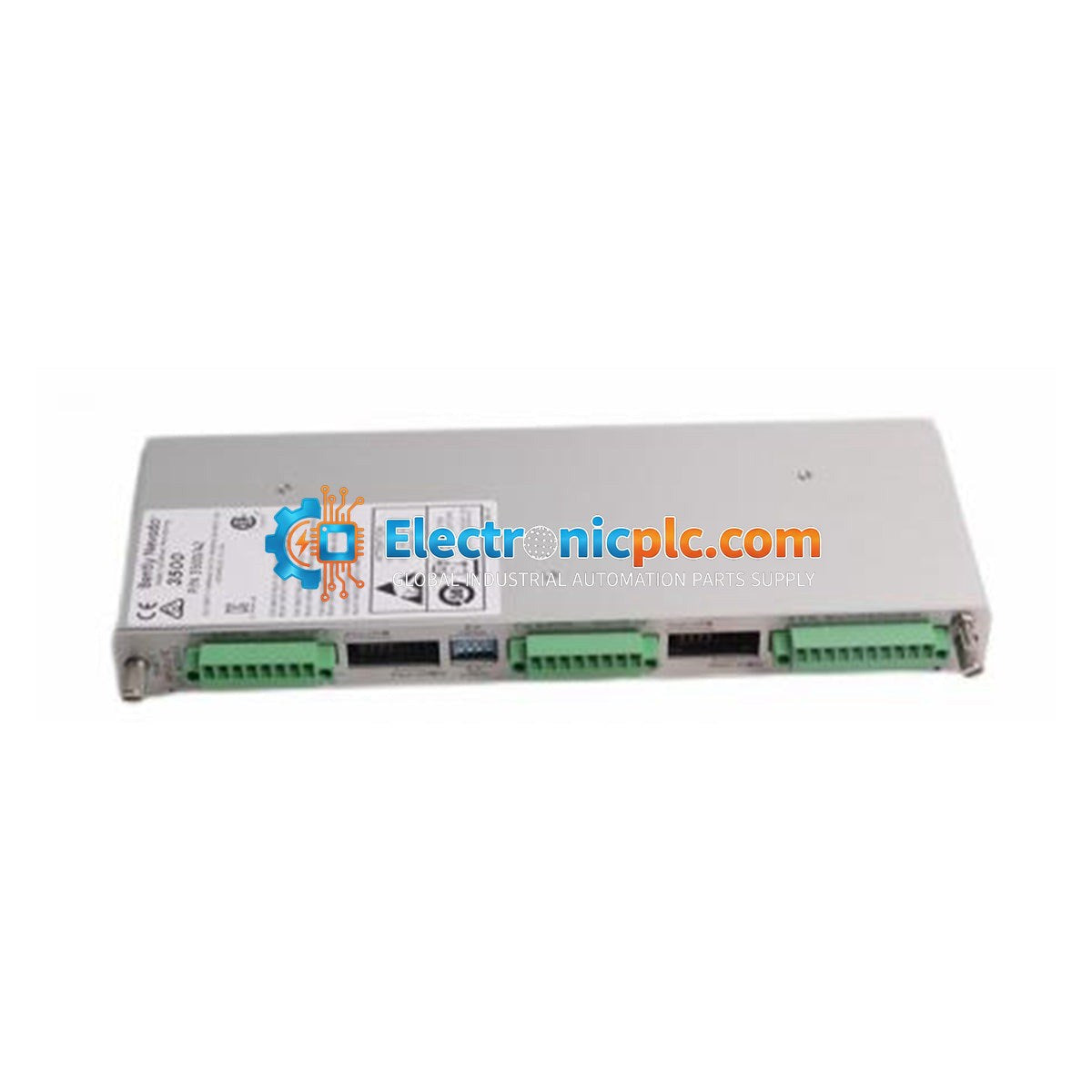

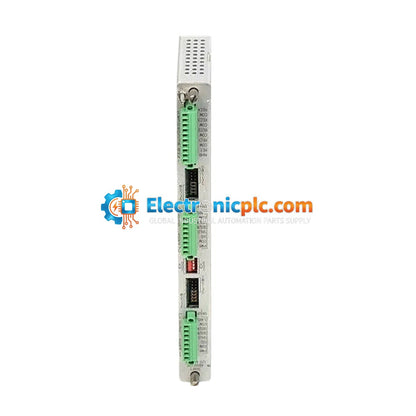

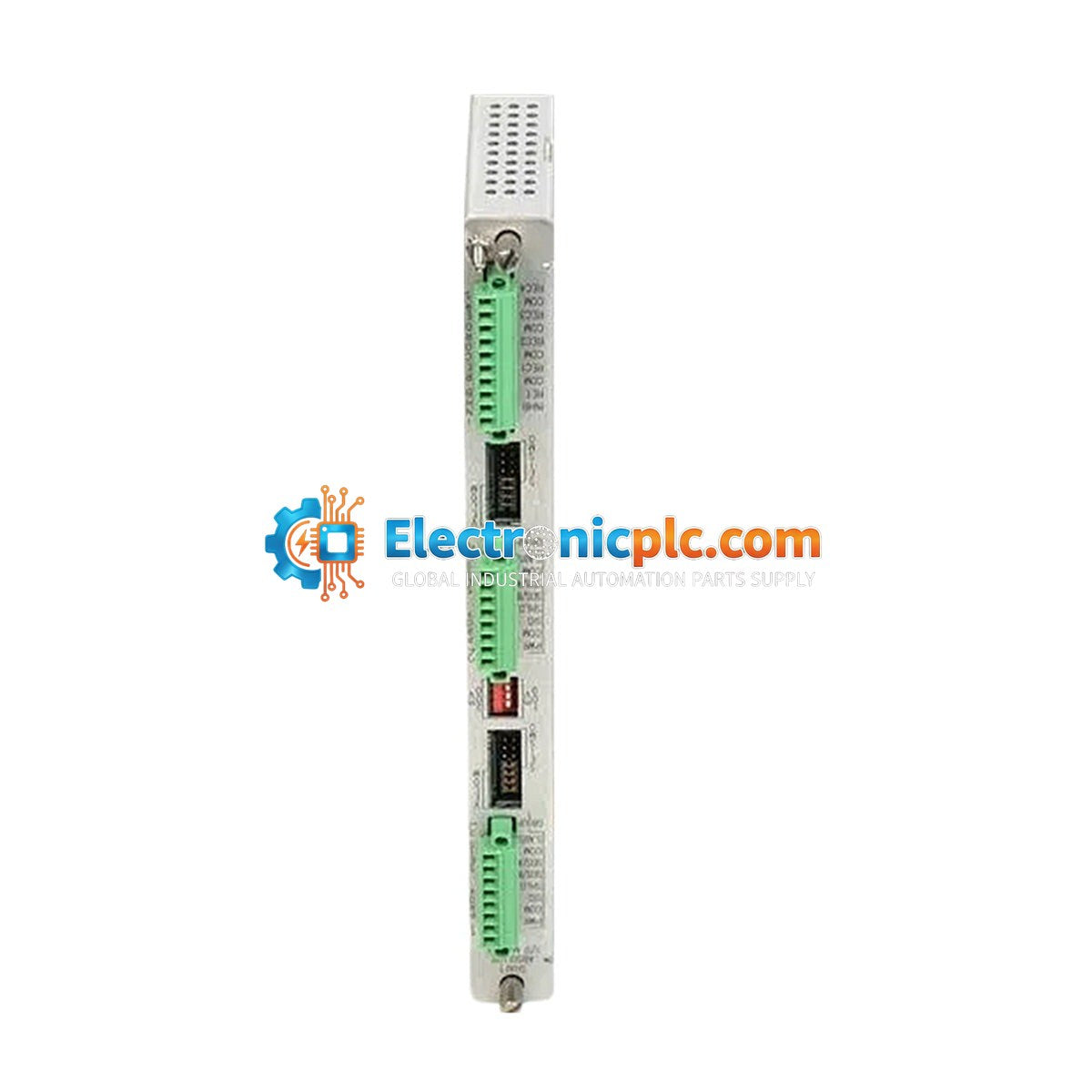

وحدة Bently Nevada 138708-01 هي وحدة إدخال/إخراج مطلقة للعمود مصممة للاستخدام ضمن سلسلة المراقبة Proximitor/Seismic 3500/42M. تعمل هذه الوحدة كمكون حاسم في أنظمة حماية الآلات، مما يسهل الحصول على الإشارات ومعالجتها من محولات القرب والزلزال. من خلال توفير بيانات أساسية لاهتزاز الآلة وموقعها، فإنها تتيح المراقبة والحماية في الوقت الفعلي للآلات الدوارة الحيوية.

الميزات

• تكوين إدخال بأربع قنوات لمراقبة عالية الكثافة.
• متوافق مع كل من مدخلات محولات القرب والزلزال.
• تحويل تناظري/رقمي عالي الدقة 16 بت لمعالجة الإشارات بدقة.
• يدعم معدلات تحديث عالية السرعة تصل إلى 10 كيلو هرتز للكشف السريع عن الأحداث.
• مصمم للدمج في بنية رف سلسلة Bently Nevada 3500.

التطبيقات

تُستخدم وحدة الإدخال/الإخراج هذه بشكل أساسي في البيئات الصناعية التي تتطلب حماية مستمرة للآلات، مثل محطات توليد الطاقة ومصافي النفط والغاز ومرافق التصنيع واسعة النطاق. تُستخدم خصيصًا لمراقبة اهتزاز العمود وموقعه والنشاط الزلزالي على المعدات الدوارة مثل التوربينات والضواغط والمضخات.

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل طاقة رف 3500 قبل إدخال أو إزالة وحدة الإدخال/الإخراج لمنع التلف الكهربائي.
• تأكد من أن الوحدة مثبتة بشكل صحيح في الفتحة المخصصة داخل رف سلسلة 3500.
• استخدم كابلات محمية مناسبة لجميع مدخلات المحولات لتقليل التداخل الكهرومغناطيسي (EMI).
• تأكد من التأريض الصحيح لنظام الرف للحفاظ على سلامة الإشارة والسلامة.
• حافظ على تدفق هواء كافٍ حول الرف لضمان عمل الوحدة ضمن نطاق درجة حرارتها المحدد.
• تعامل بعناية باستخدام ممارسات آمنة للتفريغ الكهروستاتيكي (ESD) لتجنب تلف المكونات الإلكترونية الداخلية الحساسة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة 138708-01؟

وحدة 138708-01 هي وحدة إدخال/إخراج لجهاز المراقبة 3500/42M، مسؤولة عن التفاعل مع محولات القرب والزلزال لتوفير بيانات الاهتزاز والموقع الأساسية لحماية الآلات.

هل هذه الوحدة متوافقة مع أجهزة المراقبة الأخرى من سلسلة 3500؟

تم تصميم وحدة الإدخال/الإخراج المحددة هذه لسلسلة المراقبة Proximitor/Seismic 3500/42M. تحقق دائمًا من توافق النظام مع تكوين رف 3500 الخاص بك قبل التثبيت.
