الوصف

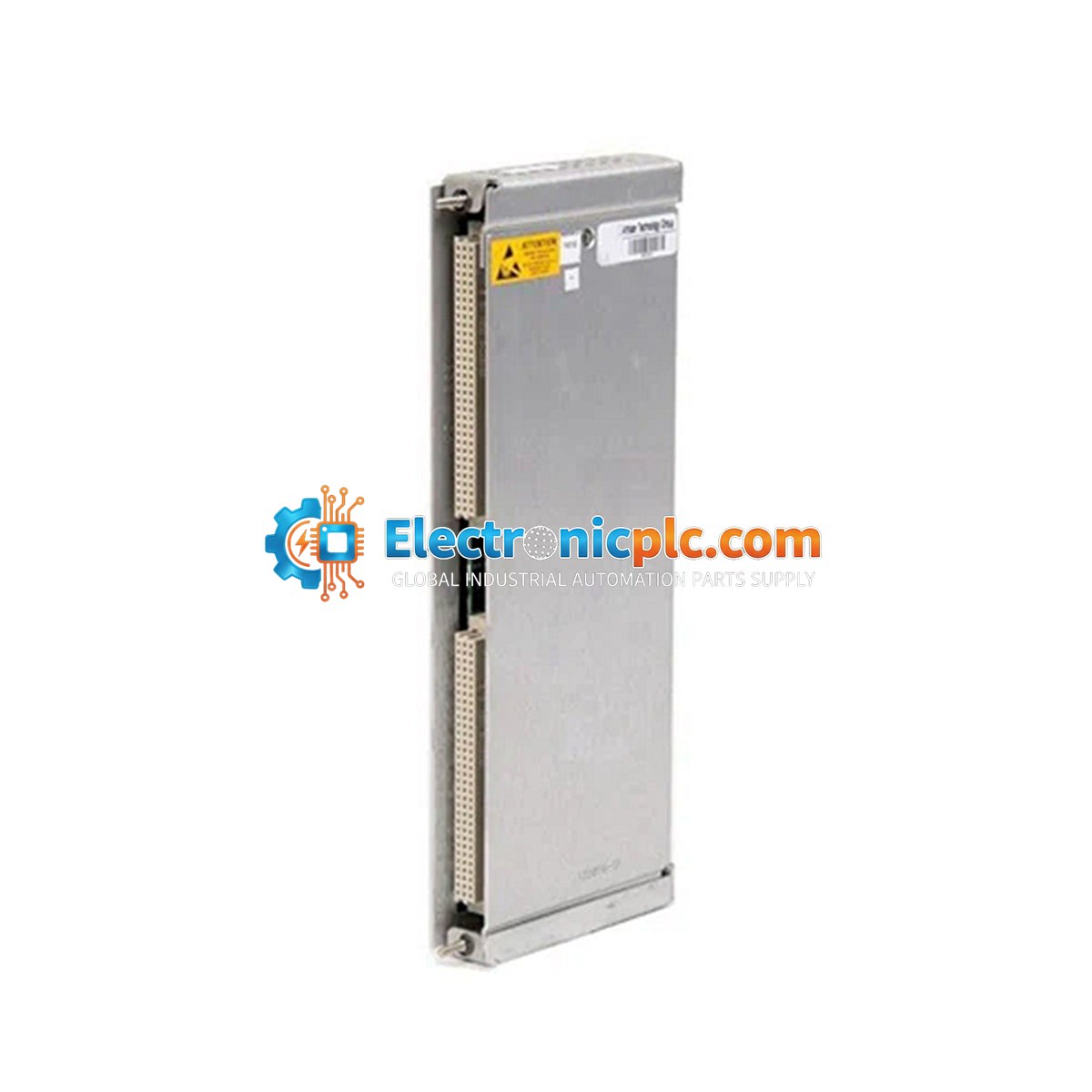

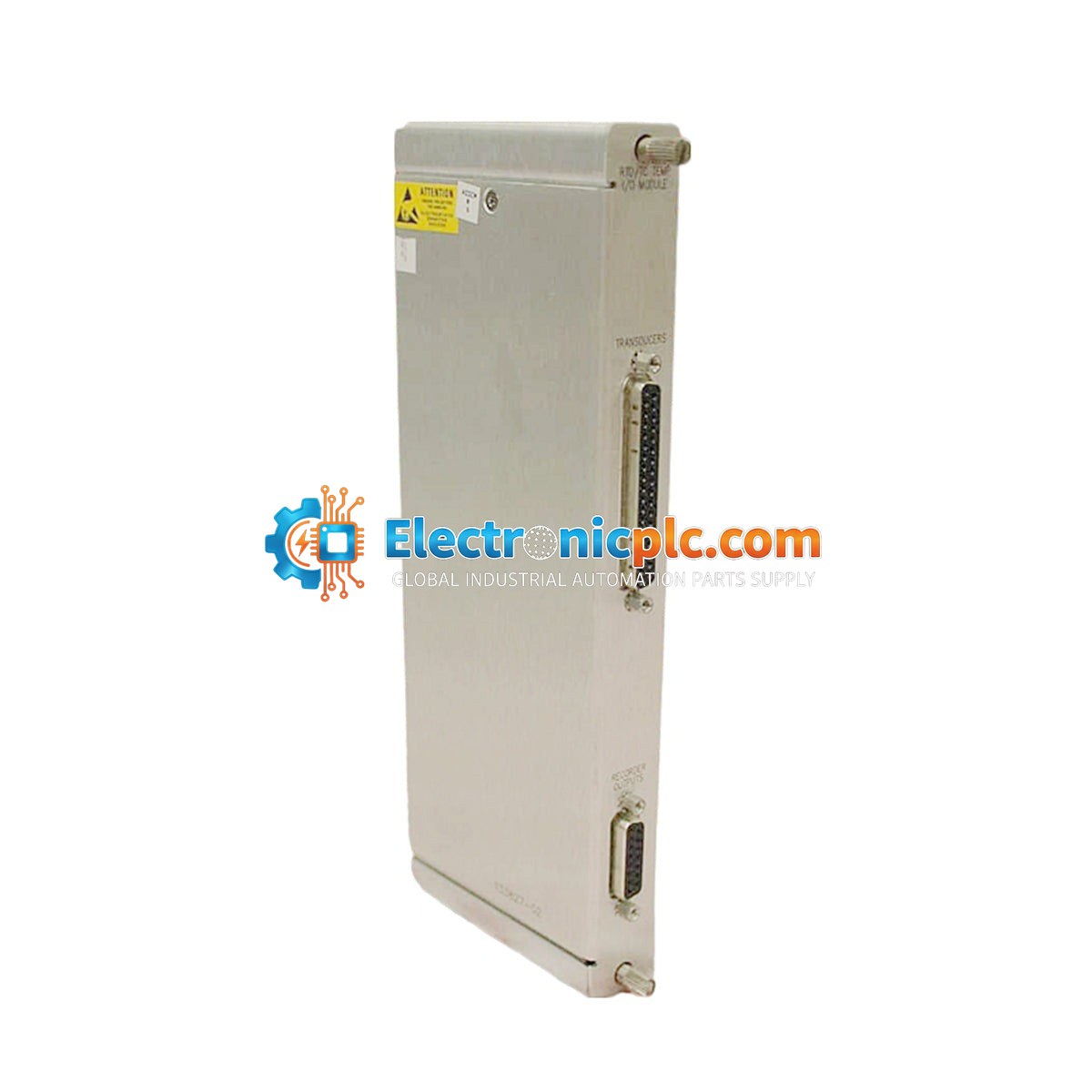

وحدة Bently Nevada 133396-01 هي وحدة إدخال/إخراج متخصصة مصممة لنظام الكشف الإلكتروني عن السرعة الزائدة 3500/53. تعمل هذه الوحدة كمكون حاسم في حماية الآلات، وتوفر نظام مقياس سرعة الدوران الزائد المزدوج عالي الموثوقية وسريع الاستجابة. وقد تم تصميمها لتلبية المتطلبات الصارمة لمعايير المعهد الأمريكي للبترول (API) 670 و612 لحماية السرعة الزائدة في الآلات الدوارة الحيوية.

الميزات

• مصممة للاندماج مع نظام الكشف عن الآلات من السلسلة 3500.
• تدعم التكوينات المزدوجة، بما في ذلك منطق التصويت 2 من 2 أو 2 من 3 (الموصى به).
• وقت استجابة عالي السرعة أقل من 50 مللي ثانية لتطبيقات إيقاف التشغيل الآمن الحرجة.
• تصميم إنهاء داخلي باستخدام موصلات Euro-style ذات 10 سنون للأسلاك المباشرة.
• هيكل محكم الإيبوكسي لتعزيز المتانة البيئية.

التطبيقات

• توليد الطاقة: المراقبة والحماية للتوربينات والمولدات البخارية والغازية والمائية.
• النفط والغاز: حماية من السرعة الزائدة لضواغط الطرد المركزي الكبيرة والمكابس الترددية والمضخات عالية السعة.
• المعالجة الصناعية: مراقبة السلامة للمراوح الكبيرة ودرفلة الدرفلة وأسطوانات التجفيف عالية السرعة في آلات الورق.
• تسييل الغاز الطبيعي المسال: حماية لضواغط التبريد الضخمة.

المواصفات الفنية

إرشادات التثبيت

• وضع الفتحة: هذه وحدة إدخال/إخراج خلفية؛ يجب تركيبها في رف 3500 مباشرة خلف وحدة الشاشة 3500/53 المقابلة.
• الأسلاك: قم بتوصيل مستشعرات السرعة (Proximitor أو Magnetic Pickups) بمدخلات القناة المناسبة. بالنسبة للتصويت 2 من 3 (2oo3)، تأكد من توصيل جميع المستشعرات الثلاثة بشكل صحيح بالقنوات المعنية.
• المناولة: تأكد من فصل طاقة الرف قبل تثبيت الوحدة أو إزالتها لمنع التلف الكهربائي. استخدم ممارسات حماية التفريغ الكهروستاتيكي القياسية عند التعامل مع الوحدة.
• الإنهاء: يستخدم هذا النموذج إنهاءات داخلية؛ تأكد من تثبيت الأسلاك بإحكام على موصلات Euro-style ذات 10 سنون.

الأسئلة الشائعة

ما هي الوظيفة الأساسية للوحدة 133396-01؟
تعمل كواجهة إدخال/إخراج لنظام الكشف الإلكتروني عن السرعة الزائدة 3500/53، وتوفر تكييف الإشارة ومراقبة القنوات المستقلة لمجسات التقارب.

هل يمكن استخدام هذه الوحدة في نظام تصويت 2 من 3؟
نعم، تم تصميم نظام 3500/53 لدعم تكوينات التصويت 2 من 2 أو 2 من 3 لضمان موثوقية عالية وتحمل الأخطاء.

هل هذه الوحدة متوافقة مع جميع رفوف 3500؟
يتطلب نظام الكشف عن السرعة الزائدة رفًا من السلسلة 3500 مزودًا بمصادر طاقة زائدة ليعمل بشكل صحيح.
