نظرة عامة على المنتج

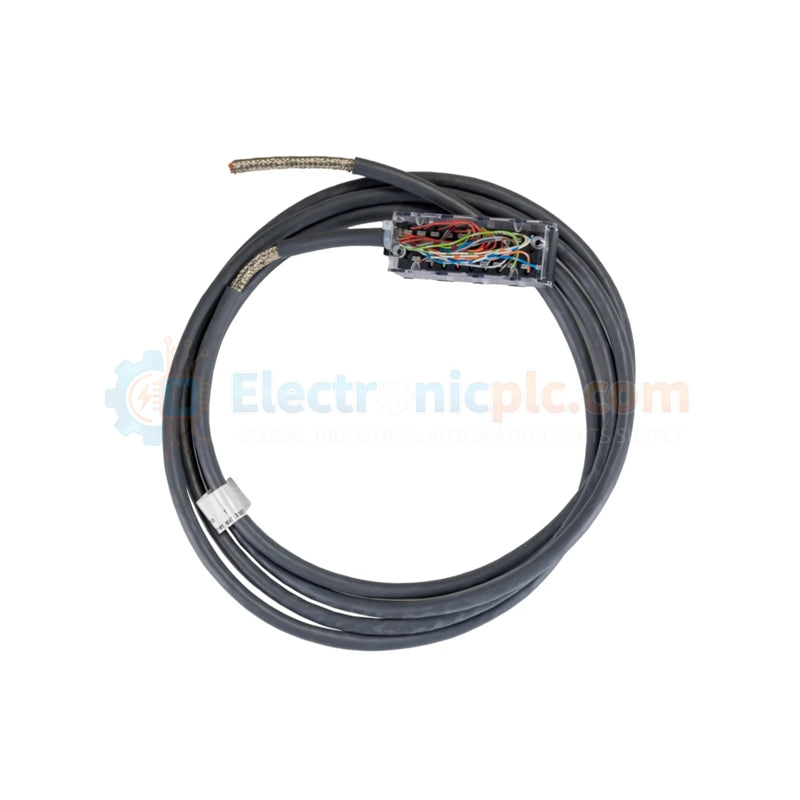

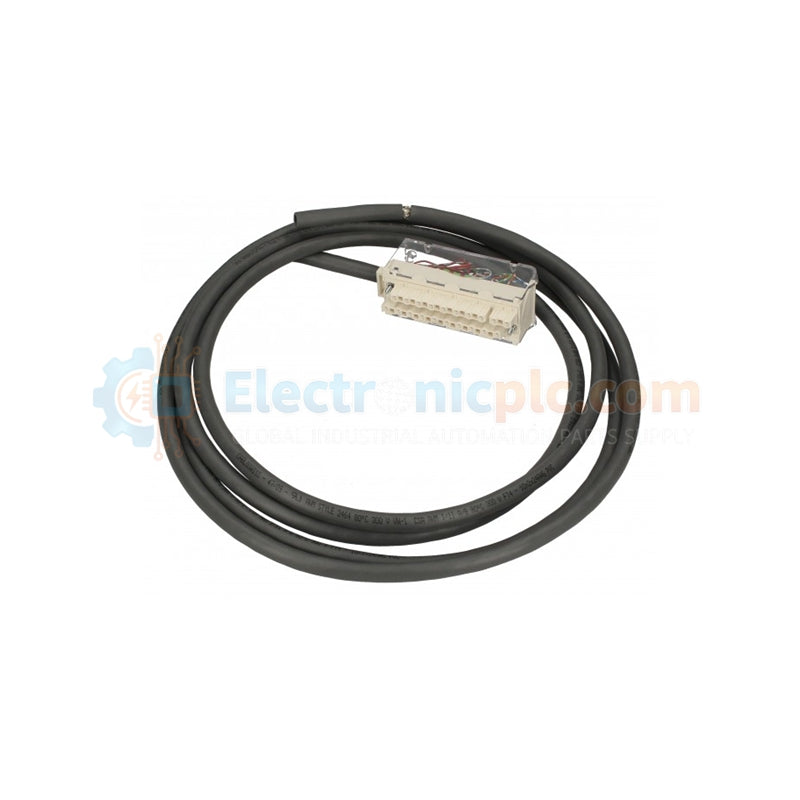

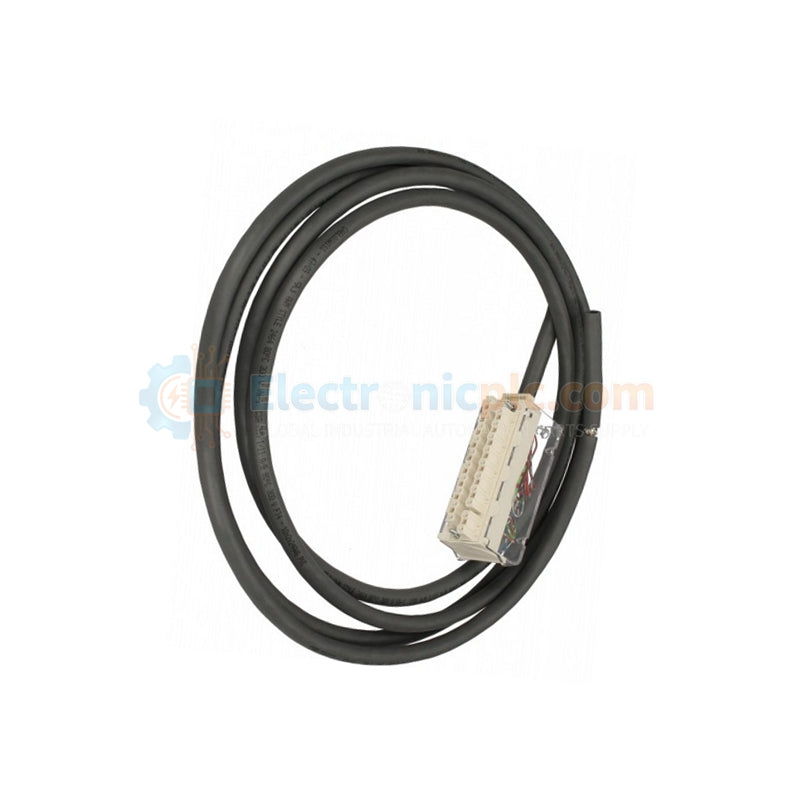

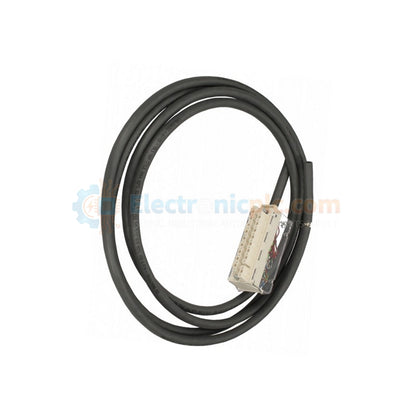

تعمل Schneider Electric BMXFTW301S كحل واجهة عالي الأداء لمنصة الأتمتة Modicon X80. يعمل هذا الكابل المسبق التشكيل المحمي بطول 3 أمتار على سد الفجوة بين وحدات الإدخال/الإخراج التناظرية X80 والمستشعرات أو المشغلات في الجانب الميداني. يتميز بكتلة طرفية متخصصة قابلة للإزالة من 20 سنًا على طرف الوحدة وأسلاك حرة مرمزة بالألوان على الطرف الحر. نحن نقدم هذا المنتج جديدًا بنسبة 100% وغير مفتوح وأصلي، مما يضمن أقصى قدر من سلامة الإشارة لتطبيقات التحكم في العمليات الحساسة.

المواصفات الفنية

• الشركة المصنعة:شنايدر إلكتريك

• رقم الموديل:BMXFTW301S

• السلسلة:موديكون X80

• طول الكابل:3 أمتار (9.84 قدم)

• نوع الكابل:مجموعة كابلات محمية مسبقة التشكيل

• عدد المسارات:20 مسارًا

• التوصيل الكهربائي:1 كتلة طرفية قابلة للإزالة (جانب الوحدة) / أسلاك حرة (جانب الحقل)

• تحديد الأسلاك:مرمزة بالألوان وفقًا لمعيار DIN 47100

• توافق الوحدة:BMXAMI0410، BMXAMM0600، BMXAMO0210

• الحماية:حماية متكاملة من التداخل الكهرومغناطيسي

• الوزن الصافي:0.47 كجم

• المطابقة:RoHS، REACh، Green Premium

المزايا الهندسية

• رفض ممتاز للتداخل الكهرومغناطيسي: يمنع التدريع عالي الكثافة التداخل الكهرومغناطيسي، الذي غالبًا ما يؤثر على الإشارات التناظرية في البيئات الصناعية عالية الجهد. وهذا يضمن أن وحدة التحكم المنطقية القابلة للبرمجة (PLC) تتلقى بيانات دقيقة وخالية من التذبذب من أجهزة الإرسال الميدانية.

• تقليل هائل في الأسلاك: تعمل الكتلة المكونة من 20 طرفًا مسبقة الإنهاء على التخلص من مهمة الأسلاك اليدوية المجهدة من نقطة إلى نقطة في رف وحدة التحكم المنطقية القابلة للبرمجة (PLC). ما عليك سوى توصيل الموصل بالوحدة وتوجيه الأسلاك الحرة إلى شريط التوصيل الخاص بك.

• تحديد خالٍ من الأخطاء: يتبع كل سلك من الأسلاك الداخلية العشرين معيار ترميز الألوان DIN 47100. يمنع هذا النظام المرئي أخطاء توصيل الأسلاك المتقاطعة أثناء التشغيل ويسهل تتبع الدائرة لفنيي الصيانة.

• مسافة مثالية: يوفر الطول البالغ 3 أمتار مساحة كبيرة للتوجيه عبر صواني الكابلات وأنظمة الإدارة في خزانات التحكم القياسية، مما يتجنب تدهور الإشارة المرتبط بالتمديدات المفرطة أو ضعيفة التدريع.

الأسئلة الشائعة

• ما هي وحدات Modicon X80 المحددة التي تعمل مع مجموعة الكابلات هذه؟

  يدعم هذا الكابل على وجه التحديد الوحدات التناظرية بما في ذلك BMXAMI0410 (مدخل معزول 4 قنوات)، و BMXAMM0600 (مدخل/مخرج مختلط)، و BMXAMO0210 (مخرج قناتين). تحقق دائمًا من توصيلات الوحدة الخاصة بك مقابل مخطط ألوان DIN 47100.

• كيف أقوم بتأريض الدرع لهذا الكابل؟

  للحصول على أفضل أداء، قم بتأريض الدرع عند طرف الوحدة باستخدام أجهزة التأريض المتكاملة المتوفرة مع رف X80 أو الكتلة الطرفية. تأكد من وجود اتصال منخفض المقاومة بالأرض الوظيفية للخزانة.

• هل يمكن إزالة الكتلة الطرفية؟

  نعم. تتضمن BMXFTW301S الكتلة الطرفية القابلة للإزالة المكونة من 20 طرفًا، مما يسمح لك بتبديل الوحدات دون فصل الأسلاك الميدانية الفردية، مما يقلل بشكل كبير من وقت التوقف عن العمل أثناء صيانة الأجهزة.
