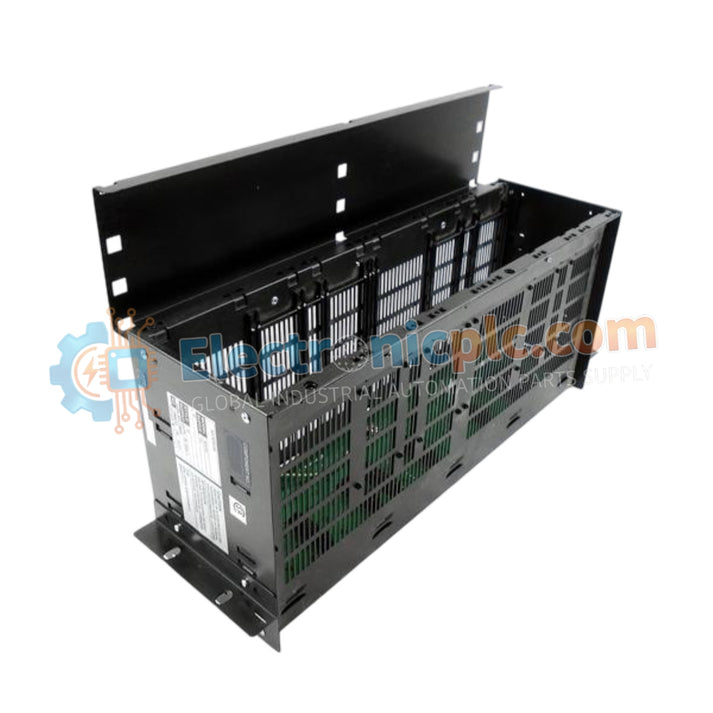

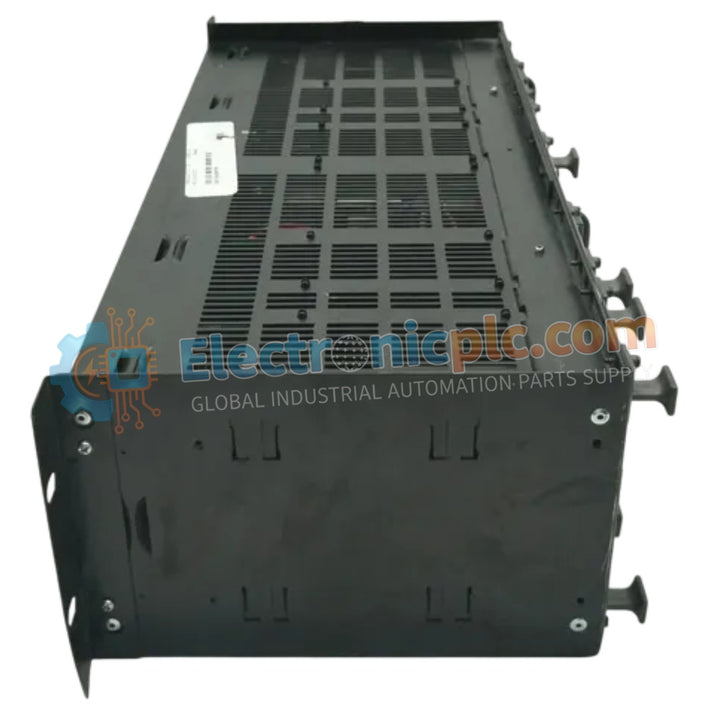

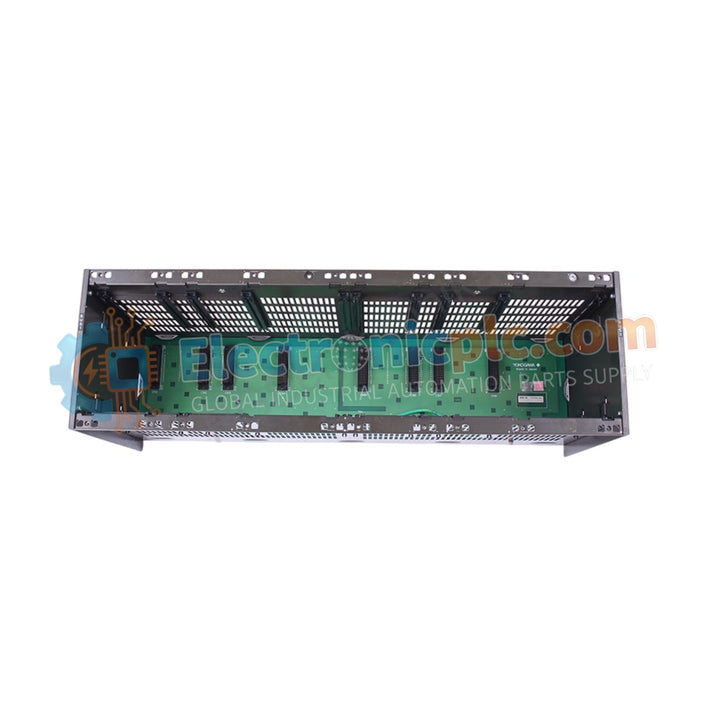

تعمل الوحدة YOKOGAWA YNT512D، والمُدرجة أيضًا تحت اسم YNT512D Bus Repeater Module، كمكون مادي متخصص لتكييف الإشارة وتوسيع نقل البيانات ضمن البنى المعمارية لشبكات التحكم الصناعي.

توضيح اللاحقة ومصفوفة النموذج

• YNT512D: التسمية الأساسية للنموذج لمجموعة وحدة تكرار الناقل.

المواصفات الفنية للأجهزة

اتصال التحكم في العمليات

تُستخدم YNT512D للحفاظ على سلامة الإشارة عبر قطاعات الاتصال الممتدة في بيئات التحكم الموزعة. تقوم الوحدة بتجديد الإشارة الكهربائية لمنع توهين الإشارة واضطراب التوقيت في تكوينات ناقل الإدخال/الإخراج عالية الكثافة. من خلال توفير عزل جلفاني بين قطاعات الناقل، تمنع المُكررة بفعالية انتشار حلقات التأريض والضوضاء في الوضع الشائع، مما يضمن تسليم حزم البيانات بشكل مستقر لأوامر التحكم في العمليات الحساسة للوقت. تم تحسين البنية الداخلية لإدارة زمن الوصول للاتصالات، مع الحفاظ على الأداء المحدد عبر البنية التحتية المتصلة للناقل.

الأسئلة المتكررة

س: هل تتطلب YNT512D تهيئة يدوية لمعدل الباود أو إعدادات البروتوكول؟

ج: تم تصميم الوحدة للمزامنة التلقائية للإشارة ضمن بروتوكولات ناقل التحكم المحددة؛ ومع ذلك، تحقق من وثائق دمج النظام للتأكد من أن طوبولوجيا الناقل تتوافق مع قيود طول القطاع القصوى.

س: هل يمكن تركيب هذا المُكرر على قطاع ناقل يتضمن بالفعل مكونات شبكة نشطة أخرى؟

ج: نعم، تم تصميم YNT512D ليتم دمجها في بنى الناقل الحالية لتوسيع مدى القطاع؛ تحقق من أن إجمالي حمل الناقل لا يتجاوز سعة العقدة القصوى لوحدة التحكم المضيفة.

إرشادات التركيب الميداني

1. موضع التركيب: قم بتثبيت الوحدة داخل خزانة تحكم واقية لمنع الصدمات الفيزيائية ودخول الجسيمات. تأكد من أن اتجاه التركيب يسمح بتبديد الحرارة الكافي.
2. اتصال الناقل: تأكد من إنهاء جميع كابلات الناقل بمقاومات مطابقة للمعاوقة الصحيحة إذا تطلبت طوبولوجيا النظام ذلك لمنع انعكاسات الإشارة.
3. التأريض والتدريع: قم بتوصيل هيكل الوحدة بأرضية أجهزة الخزانة باستخدام كابل تأريض منخفض المعاوقة للتخفيف من التداخل الكهرومغناطيسي (EMI).
4. فصل الأسلاك: قم بتوجيه كابلات الناقل عبر صواني مخصصة للأجهزة، مع الحفاظ على مسافة فصل دنيا عن خطوط الطاقة المتناوبة عالية الجهد لمنع التداخل المستحث.
