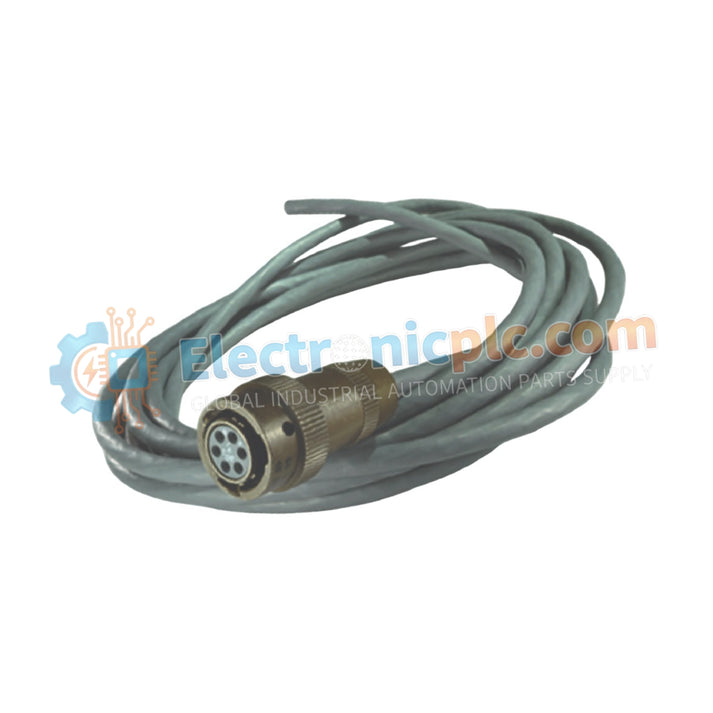

تم تكوين Yokogawa YCB141-M035 (كابل الناقل المحوري YCB141-M035) لاتصالات الشبكة عالية السرعة داخل أنظمة التحكم الصناعية، ويوفر نقل الإشارات المادية المباشر لمنصات V net وER bus وESB bus وRIO bus.

توضيح اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

اتصال الشبكة الصناعية وسلامة الإشارة

تم تصميم YCB141-M035 للحفاظ على تدفق البيانات بزمن انتقال منخفض داخل بنيات Yokogawa CENTUM VP و ProSafe-RS. يستخدم الكابل بنية متوافقة مع حاجز السلامة الجوهرية (Ex i) عند الحاجة ويوفر استقرار تثبيت على سكة DIN عند استخدامه مع توجيه أنابيب ثانوي. توفر المجموعة حدود حماية من جهد الارتفاع الضرورية للحفاظ على استقرار وصلة الاتصال في المناطق الصناعية ذات التداخل الكهرومغناطيسي العالي. بالالتزام بمعايير 10BASE-2، يضمن الكابل أن زمن انتقال تحويل البروتوكول يظل ضمن تحملات المللي ثانية الدقيقة المطلوبة لاتصالات V net وER bus الحتمية.

الأسئلة المتداولة

س: هل يمكن استخدام YCB141-M035 في بيئات عالية التداخل الكهرومغناطيسي؟

ج: نعم. يوفر التصميم المحوري حماية كهرومغناطيسية متأصلة، وعند توصيله وتأريضه بشكل صحيح، فإنه يرفض بفعالية تداخل الترددات اللاسلكية/التداخل الكهرومغناطيسي الشائع في بيئات خزائن التحكم في العمليات.

س: ما هو خطر تجاوز نصف قطر الانحناء 50 مم؟

ج: تجاوز هذا النصف قطر يخلق إجهادًا ميكانيكيًا مفرطًا على الطبقة العازلة والموصل المركزي. يتسبب هذا في انحراف المعاوقة المميزة، مما يؤدي إلى انعكاسات الإشارة واحتمال تلف إطار البيانات على شبكة الناقل.

إرشادات التثبيت الميداني

1. افحص جميع أطراف براغي M4 للتأكد من نظافتها وسلامتها الميكانيكية قبل التوصيل لضمان اتصال كهربائي منخفض المقاومة.
2. تأكد من توجيه الكابل عبر مسارات أو قنوات مخصصة، مع الحفاظ على فصل صارم عن خطوط التيار المتردد عالية الجهد لمنع الضوضاء المستحثة.
3. قم بتوصيل دروع الكابل بنقطة التأريض المشتركة المعينة داخل الخزانة للحفاظ على فعالية درع رفض التداخل الكهرومغناطيسي.
4. استخدم أدوات إدارة الكابلات المناسبة لضمان بقاء الكابل فوق الحد الأدنى لنصف قطر الانحناء 50 مم أثناء التوجيه عبر العبوات.
5. قم بإجراء فحص استمرارية للموصل المركزي ومسار الدرع قبل تشغيل شبكة الناقل لمنع حلقات التأريض أو ظروف الدائرة المفتوحة.
