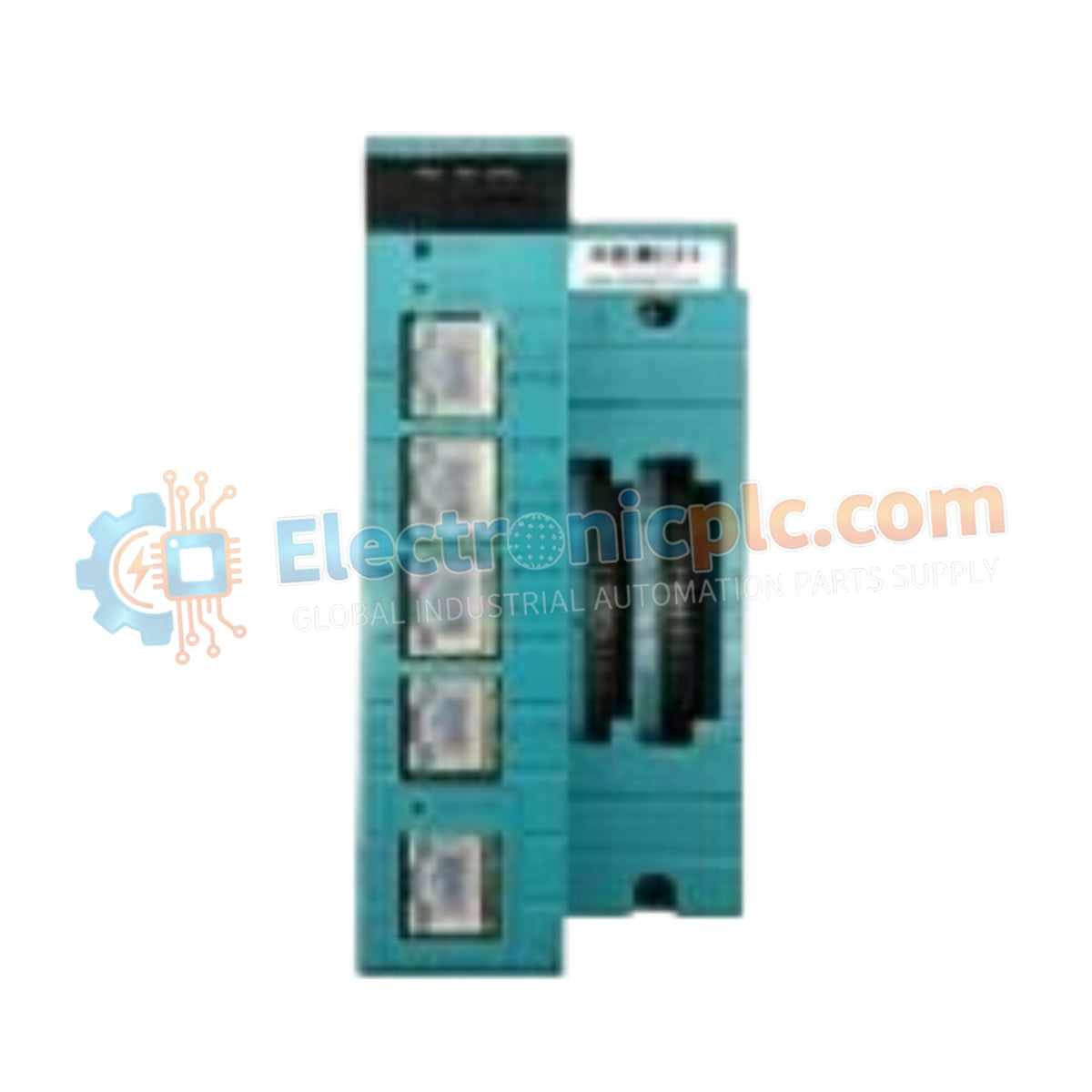

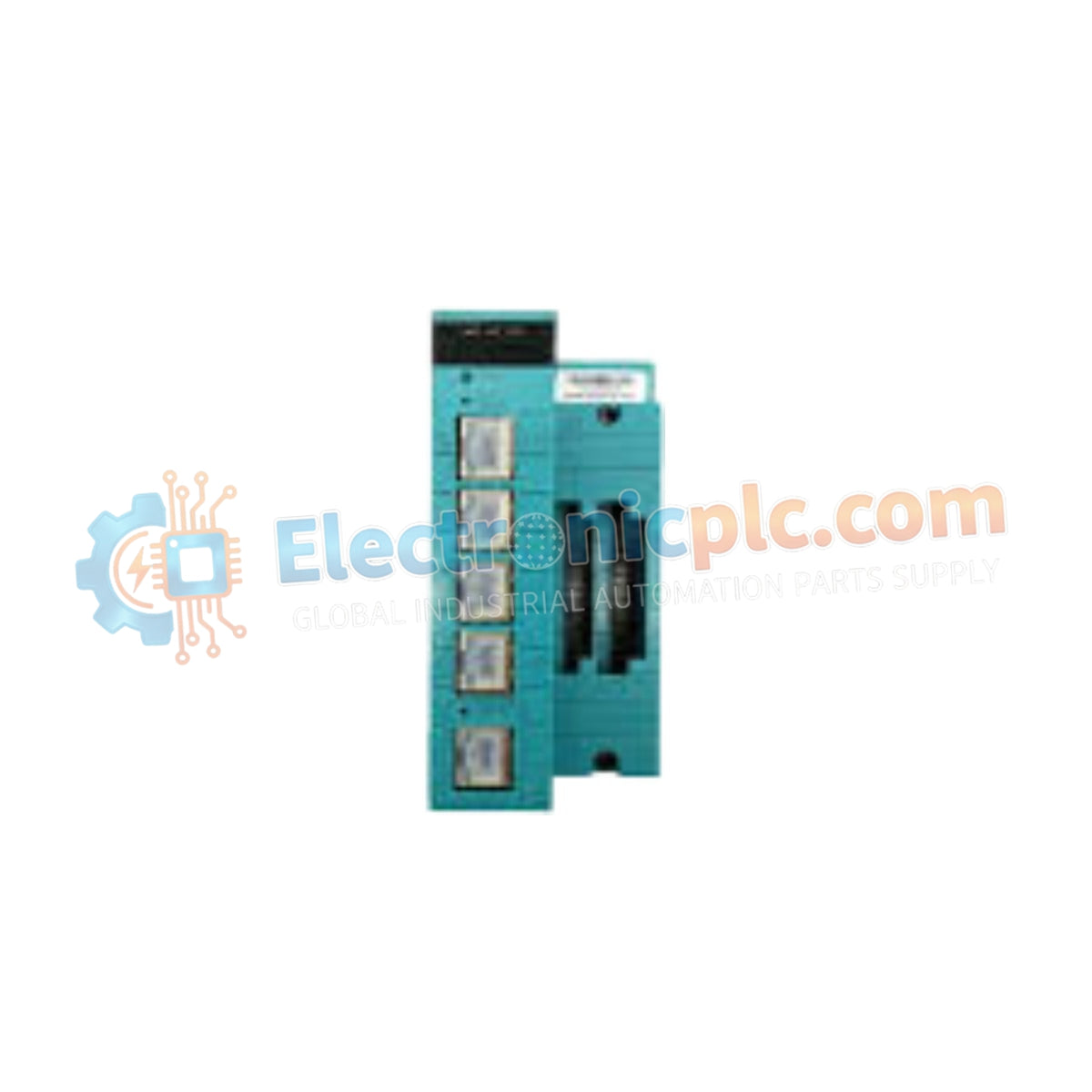

تم تكوين Yokogawa NFCP050-S15 (وحدة المعالجة المركزية NFCP050) لتنفيذ منطق عالي السرعة في منصات التحكم الذاتي FCN-RTU، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يعمل مكون المعالجة المتكامل هذا كوحدة تحكم NFCP050 الأساسية المستخدمة لتنفيذ منطق الأتمتة في الوقت الفعلي، وإدارة الاتصالات التسلسلية، واكتساب إشارات الإدخال/الإخراج عبر منصات شبكة وحدات الطرفية البعيدة.

تفكيك اللاحقة ومصفوفة النموذج

• NFCP050: النموذج الأساسي لمعالجة وحدة المعالجة المركزية FCN-RTU.
• -S: تكوين الأجهزة من النوع القياسي.
• 1: نوع وظيفي ممتد.
• 5: تكرار التصميم الأساسي؛ لا توجد شهادة مقاومة للانفجار.

المواصفات الفنية للأجهزة

التحكم الصناعي والاتصال التسلسلي

يتميز NFCP050-S15 بمعالج SH-4A بتردد 256 ميجاهرتز قادر على إدارة مهام الأتمتة المعقدة والحصول على البيانات عالية السرعة. تدمج الوحدة 3 منافذ تسلسلية غير معزولة RS-232 ومنفذ RS-422/RS-485 واحد، مما يسهل الاتصال بالأجهزة الميدانية المحلية وأنظمة التحكم الإشرافية. تشمل كثافة الإدخال/الإخراج المدمجة 16 مدخلًا رقميًا و 8 مخارج رقمية و 12 مدخلًا تناظريًا، مما يوفر حلًا مدمجًا لإدارة المواقع البعيدة. يتم دعم توافق فلاش البرامج الثابتة للسماح بتحديثات النظام، بينما تضمن سرعة اتصال اللوحة الخلفية الحتمية التزامن بين وحدة المعالجة المركزية ووحدات توسيع الإدخال/الإخراج المرفقة.

الأسئلة المتداولة

س: هل المنافذ التسلسلية في NFCP050-S15 معزولة؟

ج: لا، المنافذ التسلسلية (SERIAL 1-4) غير معزولة. استخدم عوازل جلفانية خارجية إذا كنت تتصل بمعدات موجودة في مناطق تأريض منفصلة أو بيئات عرضة لاختلافات جهد التأريض الكبيرة.

س: هل يمكن استخدام مخرجي الصوت التناظريين (AO) بدون مصدر طاقة خارجي؟

ج: لا. تم تصميم قنوات AO للتشغيل 4-20 مللي أمبير وتتطلب بشدة مصدر طاقة خارجي لتشغيل حلقة التيار. تحقق من انخفاض الجهد في الأجهزة الميدانية للتأكد من أن نطاق مصدر الطاقة كافٍ.

إرشادات التركيب الميداني

• التركيب: قم بتركيب وحدة المعالجة المركزية بإحكام داخل الوحدة الأساسية لـ FCN-RTU. تأكد من أن الوحدة مثبتة بالكامل لإنشاء اتصال ناقل اللوحة الخلفية قبل تشغيل النظام.
• الأسلاك التسلسلية: استخدم كبلات RJ45 المحمية لجميع الاتصالات التسلسلية. تأكد من أن أطوال الكابلات ضمن مواصفات RS-232/RS-485 القياسية للحفاظ على سلامة نقل البيانات وتقليل معدلات أخطاء البت.
• التأريض: قم بتوصيل هيكل وحدة المعالجة المركزية بأرضية خزانة التحكم. التأريض الصحيح ضروري لحماية معالج SH-4A الداخلي ومشغلات الواجهة التسلسلية من التفريغ الكهروستاتيكي والارتفاعات المفاجئة.
• الإدارة الحرارية: تأكد من وجود خلوص كافٍ حول الوحدة لتسهيل تدفق الهواء. على الرغم من أن الوحدة مدمجة، فإن عمليات الذاكرة الداخلية واتصالات الناقل عالية السرعة تولد حرارة يجب تبديدها لمنع الاختناق الحراري.
