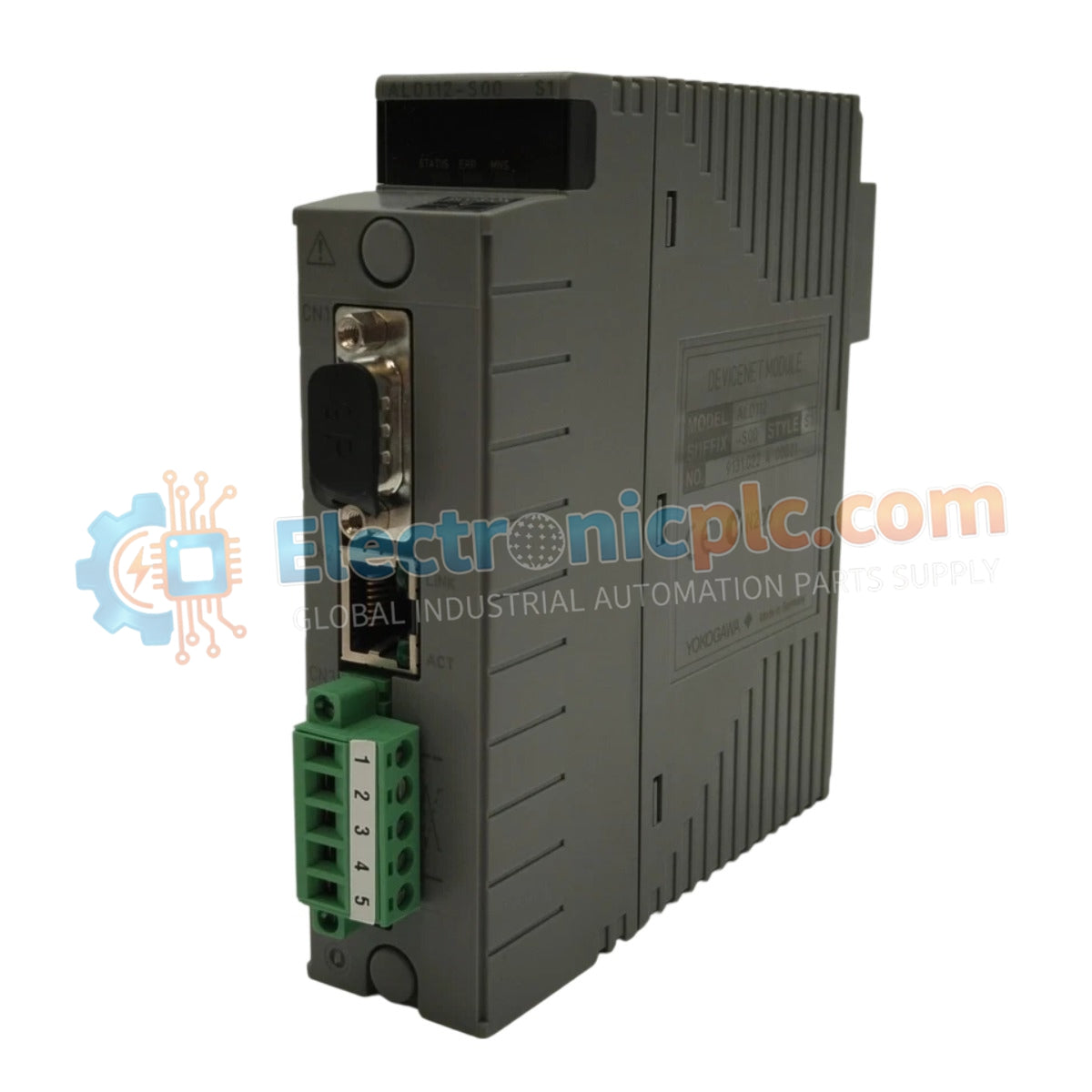

تم تكوينه لاتصالات واجهة DeviceNet الرئيسية في أنظمة CENTUM VP و CS 3000، ويوفر Yokogawa ALD112-S00 S1 (وحدة DeviceNet ALD112) تنفيذًا ماديًا وكهربائيًا مباشرًا لتبادل بيانات شبكة المستوى الميداني.

مواصفات الجهاز

التحكم في عملية DCS والاتصال

تسهل وحدة ALD112 التكامل داخل بيئة DCS من خلال الالتزام الصارم بتوقيت ناقل الإدخال/الإخراج للشبكة الميدانية (FIO). وهي تدعم ترجمة بروتوكول حلقة 4-20 مللي أمبير HART على مستوى البوابة عند الربط مع الأدوات الذكية الهجينة. تحتفظ كل قناة بعزل من قناة إلى أخرى لمنع حلقات التأريض عبر شرائح الحقل الموزعة. تتم إدارة تعويض الوصلة الباردة (CJC) عبر اللوحة الخلفية عند دمج الوحدة في تكوينات هياكل الإدخال/الإخراج متعددة الوظائف، مما يضمن الاستقرار في بيئات العمليات عالية الكثافة.

الأسئلة المتداولة

س: هل وحدة ALD112-S00 S1 قادرة على التبديل السريع أثناء عمليات DCS النشطة؟

ج: نعم، تدعم الوحدة الإدخال والإزالة تحت الطاقة ضمن بنية ناقل FIO، بشرط تحديث تهيئة النظام للتعرف على تغيير الحالة.

س: كيف يتم إدارة مقاومة الإنهاء في شبكة DeviceNet؟

ج: يجب تطبيق الإنهاء على طرفي خط الجذع باستخدام مقاومات 121 أوم، 1/4 وات. تعمل هذه الوحدة كعقدة رئيسية ولا تدمج مقاومات إنهاء داخلية.

إرشادات التركيب الميداني

1. تأكد من أن موصل ناقل FIO خالٍ من الحطام قبل تثبيت الوحدة في الفتحة المخصصة.
2. تحقق من استقرار مصدر الطاقة 5 فولت تيار مستمر من اللوحة الخلفية قبل بدء الاتصال.
3. استخدم كبلات مزدوجة مجدولة ومحمية لواجهة DeviceNet؛ تأكد من تأريض الدرع عند نقطة واحدة لتقليل التداخل الكهرومغناطيسي.
4. اضبط المفاتيح الدوارة على غطاء الوحدة لتتناسب مع معدل الباود المطلوب (125 أو 250 أو 500 كيلوبت في الثانية) قبل تطبيق الطاقة على الشبكة.
5. شد براغي الموصل ذي 5 سنون لضمان الاستقرار الميكانيكي ومنع سلوك الإشارة المتقطع الناتج عن الاهتزاز.
