وصف المنتج

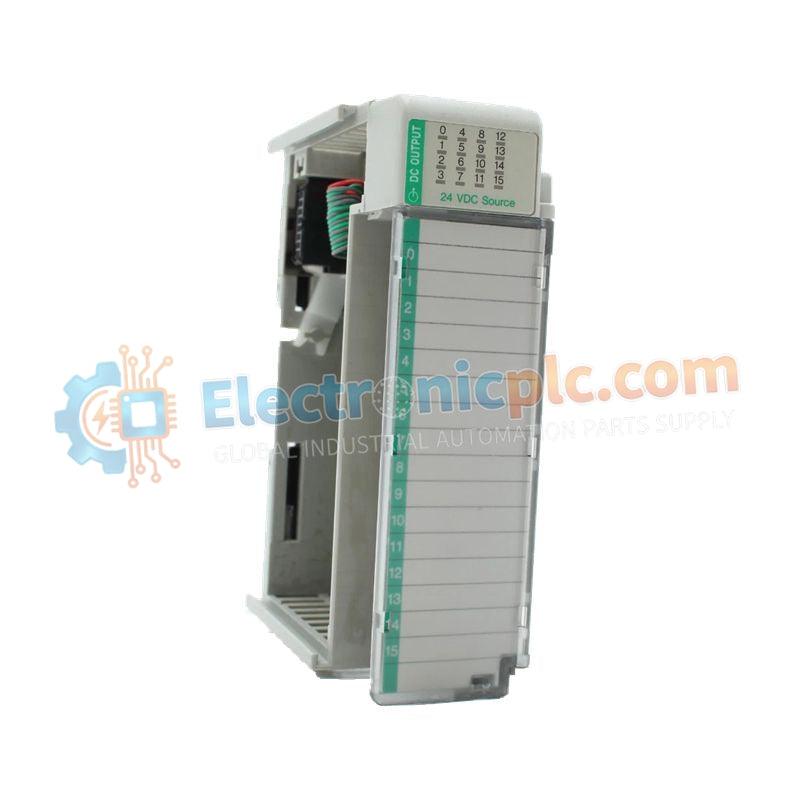

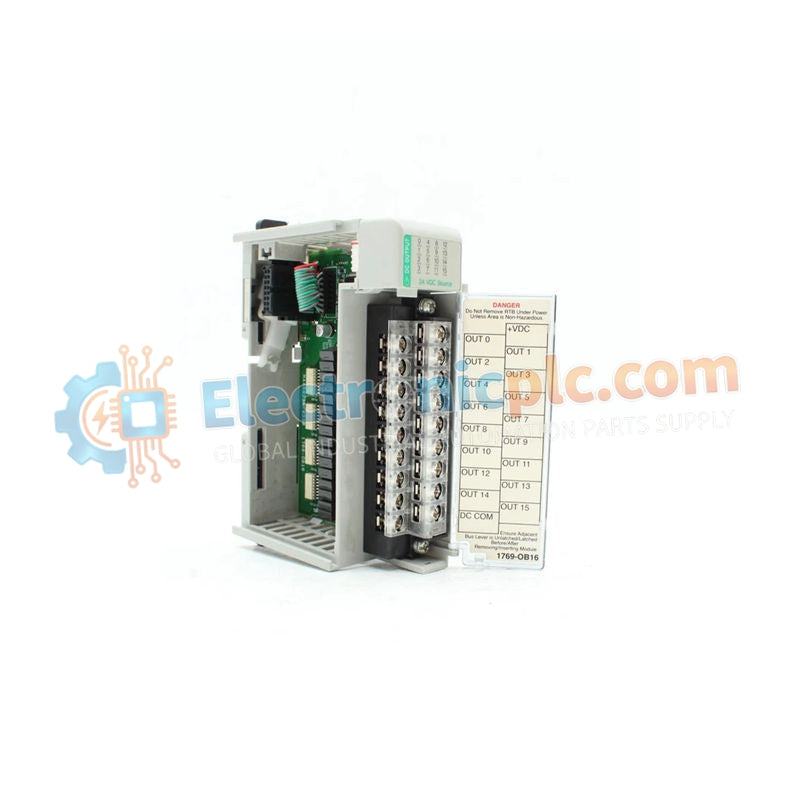

وحدة 1769-OB16 هي وحدة إخراج رقمية عالية الكثافة مصممة لمنصة Allen-Bradley CompactLogix. توفر 16 قناة إخراج DC مصدرية، مما يتيح التحكم الموثوق به في التبديل بين وحدة التحكم المنطقية القابلة للبرمجة (PLC) والأجهزة الميدانية مثل الصمامات اللولبية والمرحلات وبادئات المحركات ومصابيح المؤشرات. تقوم الوحدة بتحويل أوامر التحكم الرقمية من وحدة التحكم إلى إشارات خرج DC منفصلة للمشغلات الصناعية.

صُممت 1769-OB16 للاندماج الفعال في خزانة التحكم، وتتميز بتصميم معياري مدمج يدعم تركيبات الإدخال/الإخراج عالية الكثافة على سكة DIN قياسية أو أنظمة مثبتة على لوحة. تتضمن كل قناة إخراج مصابيح LED مدمجة للحالة، مما يسمح للفنيين بالتحقق فورًا من حالات الإخراج أثناء عمليات التشغيل أو التشخيص أو الصيانة.

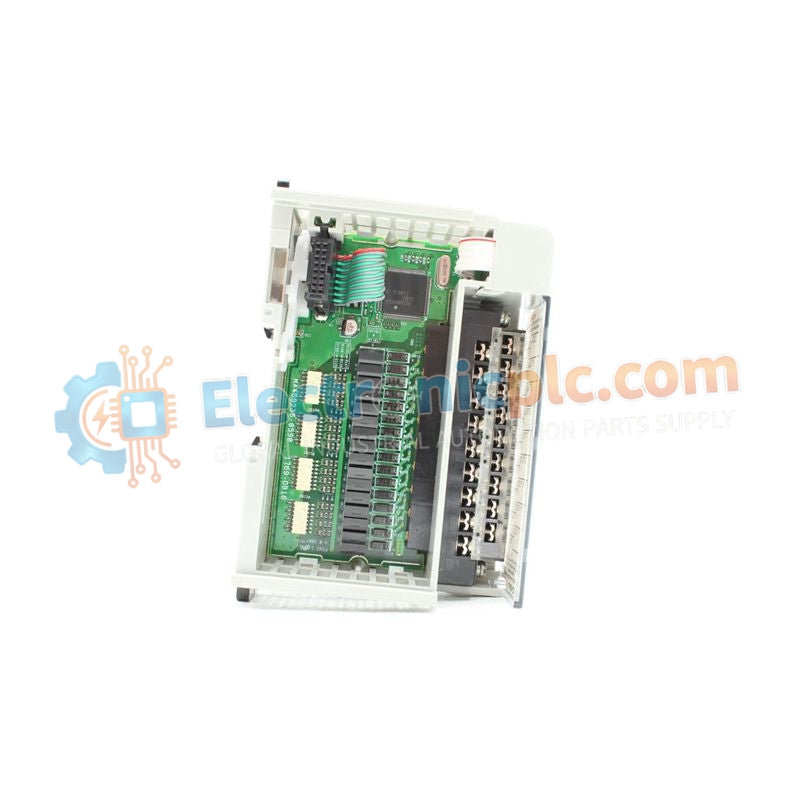

بُنيت الوحدة بدوائر معزولة بصريًا بين الجانب الميداني واللوحة الخلفية، مما يساعد على حماية وحدة التحكم والحفاظ على سلامة الإشارة في البيئات الصناعية التي تعاني من ضوضاء كهربائية. يعمل هذا الهيكل على تحسين موثوقية النظام ويقلل من مخاطر التلف الناتج عن الاضطرابات الجانبية في الحقل.

المواصفات الفنية

تطبيقات التشغيل

تبديل الحمل المنفصل
تستخدم للتحكم في الصمامات اللولبية التي تعمل بالتيار المستمر والمرحلات وملفات الموصلات في الآلات الأوتوماتيكية ومعدات العمليات الصناعية.

التحكم في المؤشرات
توفر إشارات تحكم رقمية لمصابيح العدادات ومؤشرات اللوحات ومصابيح الإنذار وشاشات الحالة داخل لوحات التحكم.

توسيع النظام
تتيح توسيع الإخراج المنفصل عالي الكثافة في أنظمة التشغيل الآلي المستندة إلى CompactLogix، وهي مثالية للتركيبات التي تكون فيها مساحة الخزانة محدودة.

الأسئلة الفنية الشائعة

ما هو الفرق بين 1769-OB16 و 1769-OB16P؟
وحدة 1769-OB16 هي وحدة إخراج رقمية قياسية. وتتضمن وحدة 1769-OB16P المتغيرة حماية إلكترونية مدمجة، مثل حماية الدائرة القصيرة والحمل الزائد لكل قناة إخراج، مما يعزز حماية الأجهزة الميدانية.

هل يمكن استخدام 1769-OB16 في دائرة 120 فولت تيار متردد؟
لا. تم تصميم الوحدة خصيصًا للأحمال التي تعمل بالتيار المستمر. قد يؤدي تطبيق الجهد المتردد على أطراف الإخراج إلى تلف دائم للدوائر الداخلية لتبديل الحالة الصلبة للوحدة.
