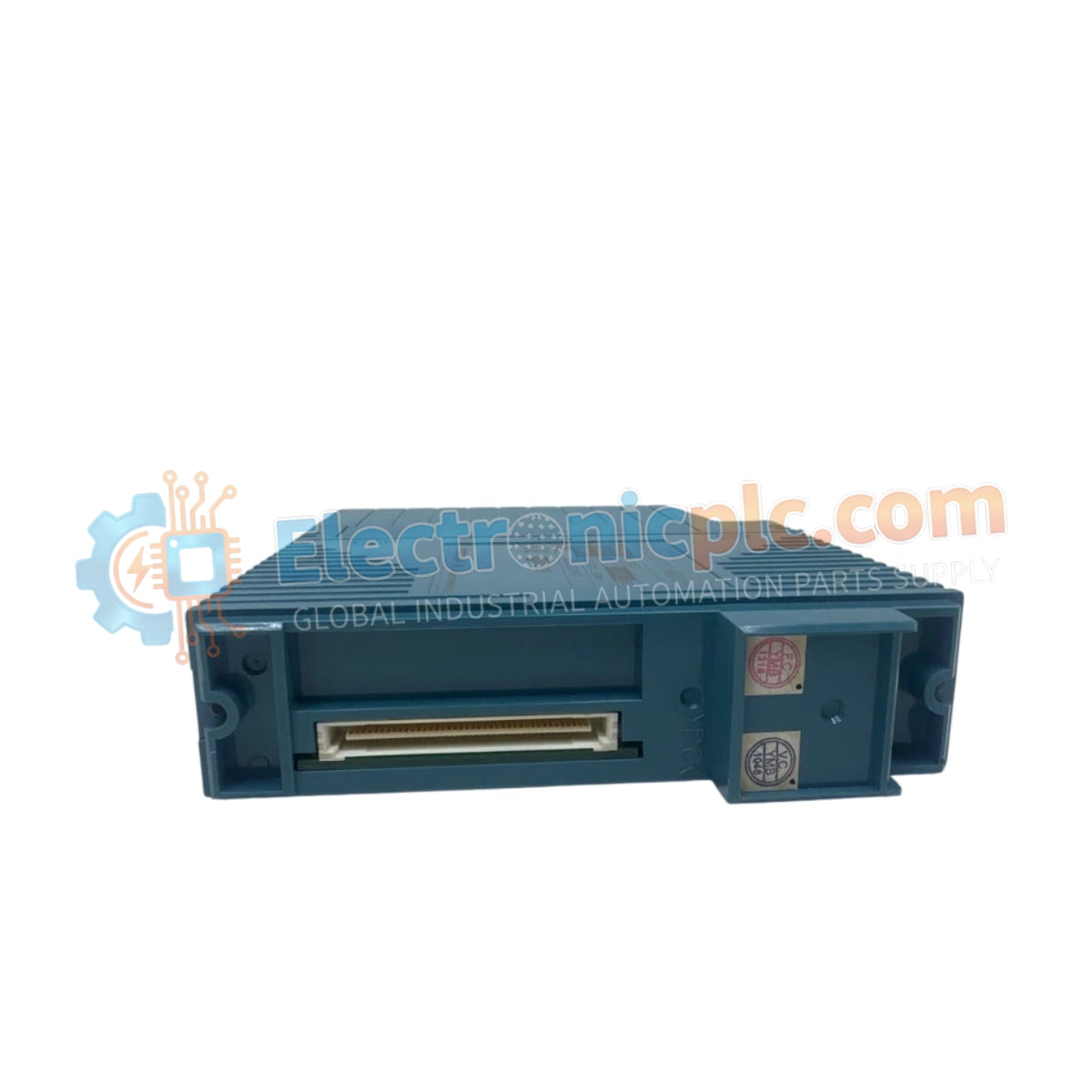

تم تكوين وحدة YOKOGAWA NFDV157-S00 S2 (وحدة الإخراج الرقمي NFDV157-S00) لتوزيع الإشارة الرقمية عالية الكثافة في منصات DCS و PLC، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتبديل مستوى المنطق عبر 32 قناة إخراج منفصلة.

مواصفات الأجهزة

الاتصال والتباعد في التحكم بالعملية

تستخدم وحدة NFDV157-S00 S2 العزل البصري لجميع قنوات الإخراج الـ 32، مما يضمن الفصل الجلفاني بين دائرة حمل المجال واللوحة الخلفية لمنطق التحكم. يمنع هذا الهيكل العازل انتشار الزيادات المفاجئة في الجهد عبر ناقل اتصالات DCS. تدعم الوحدة التشغيل بجهد 24 فولت تيار مستمر بسعة تيار 0.5 أمبير لكل قناة، وهي مناسبة لتشغيل المشغلات الصناعية ذات الطاقة المنخفضة وواجهات الملفات اللولبية. يتم تسهيل الحفاظ على سلامة الإشارة عبر مؤشرات LED لحالة كل قناة، مما يسمح بتشخيص محلي لظروف حالة الإخراج دون الحاجة إلى معدات اختبار خارجية.

الأسئلة المتكررة

س: هل تدعم هذه الوحدة التبديل السريع أثناء بقاء نظام التحكم المضيف قيد التشغيل؟

ج: تعتمد إمكانية التبديل السريع على تكوين اللوحة الخلفية المحدد لنظام DCS المضيف؛ راجع دليل الأجهزة الخاص بالنظام بخصوص تسلسل طاقة ناقل الإدخال/الإخراج قبل محاولة الإدخال أو الإزالة.

س: هل القنوات الـ 32 معزولة بشكل مستقل، أم أنها تشترك في مسار إرجاع مشترك؟

ج: توفر الوحدة عزلًا بصريًا على مستوى القناة؛ ومع ذلك، يجب على المستخدمين التحقق من الرسم البياني للأسلاك المحدد لتحديد مدى شيوع مسارات إرجاع طاقة الإخراج لمجموعة الحمل المستهدفة.

إرشادات التركيب الميداني

1. الأسلاك والتدريع: استخدم كابلات مجدولة محمية لجميع مخرجات الإشارة الرقمية. قم بتوصيل دروع الكابلات بالطرف الأرضي المخصص لتقليل التداخل الكهرومغناطيسي (EMI) داخل خزانة التحكم.
2. ثبات التركيب: تأكد من أن الوحدة مثبتة بالكامل في موصل اللوحة الخلفية. تحقق من أن ألسنة القفل الميكانيكية متصلة لمنع الاتصال المتقطع بسبب اهتزاز الخزانة.
3. إدارة الحمل: لا تتجاوز حد التيار البالغ 0.5 أمبير لكل قناة. بالنسبة للأحمال الاستقرائية، قم بتركيب صمامات ثنائية خارجية لمنع التدفق العكسي لحماية مكونات التبديل الداخلية من القوة الدافعة الكهربائية العكسية أثناء إزالة الطاقة.
4. الخلوص الحراري: حافظ على مسافة كافية بين الوحدة والمكونات المجاورة عالية الحرارة لضمان التشغيل ضمن نطاق -10 درجة مئوية إلى 60 درجة مئوية.
