وصف المنتج

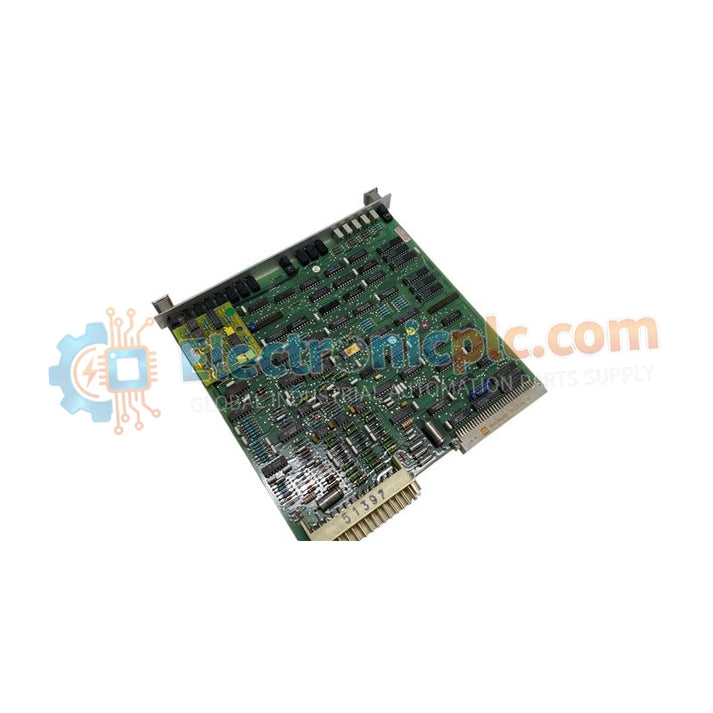

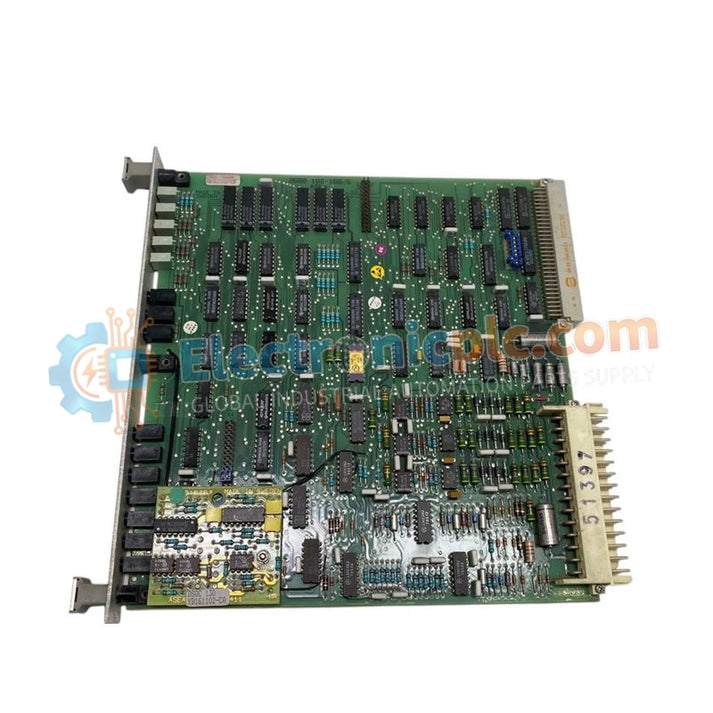

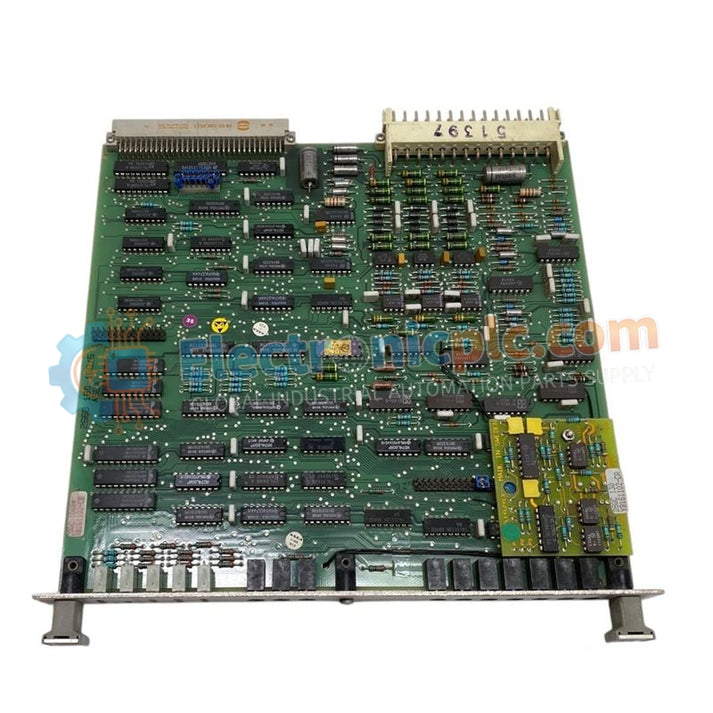

لوحة DSQC104 (6369901-104) هي لوحة واجهة محلل مخصصة مصممة لوحدات التحكم في الروبوتات الصناعية من ABB.

تعمل هذه الوحدة كواجهة تغذية راجعة أساسية بين محركات المؤازرة الخاصة بالروبوت ونظام التحكم، حيث تحول إشارات محلل الإشارات التناظرية الجيبية إلى بيانات موضع رقمية عالية الدقة. وهي تُمكّن من الكشف الدقيق عن الموضع الزاوي لكل محور من محاور الروبوت، مما يضمن تحكمًا دقيقًا في الحركة وتزامنًا تامًا.

صُممت وحدة التحكم DSQC104 خصيصًا للبيئات الروبوتية القاسية، فهي مقاومة للضوضاء الكهربائية والاهتزازات والإجهاد الحراري الشائع في الخلايا الروبوتية. وتلعب دورًا محوريًا في الحفاظ على دقة المسار واستقرار المحاور وسلامة المعايرة ضمن منصات التحكم ABB S3 وS4 المبكرة .

تقوم اللوحة بتحويل البيانات من المحول إلى الرقمي بسرعة عالية (RDC)، مما يسمح بمعالجة الموضع في الوقت الحقيقي وهو أمر ضروري للحركة المنسقة متعددة المحاور.

المواصفات الفنية

سيناريوهات التطبيق

يُستخدم جهاز DSQC104 بشكل أساسي في:

• صيانة روبوتات ABB IRB القديمة

• خلايا اللحام النقطي للسيارات

• أنظمة مناولة المواد

• خطوط التعبئة والتغليف

• خطوط الإنتاج التي تعمل بوحدات تحكم S3 أو وحدات تحكم S4 المبكرة

إنها قطعة غيار أساسية من الشركة المصنعة الأصلية للحفاظ على دقة ردود فعل المحلل وضمان استمرار الموثوقية التشغيلية في أنظمة الروبوتات القديمة.

الأسئلة الشائعة الوظيفية

ما هي الأعراض النموذجية لعطل لوحة DSQC104؟
تشمل المؤشرات الشائعة ما يلي:

• رسائل التنبيه المتعلقة بالمحلل

• حركة محورية غير منتظمة أو غير مستقرة

• فقدان متكرر لعدادات الدوران

• أخطاء التغذية الراجعة المتزامنة على محاور متعددة

إذا أبلغت محاور متعددة عن أعطال في المحلل، فغالبًا ما يكون DSQC104 هو محور التشخيص الأساسي.

هل يلزم إجراء معايرة بعد الاستبدال؟
لا تتطلب اللوحة نفسها معايرة الأجهزة. ومع ذلك، بعد التثبيت، يحتاج الروبوت عادةً إلى معايرة دقيقة أو مزامنة عداد الدوران لمواءمة التغذية الراجعة الإلكترونية مع مواضع الصفر الميكانيكية لكل محور.
