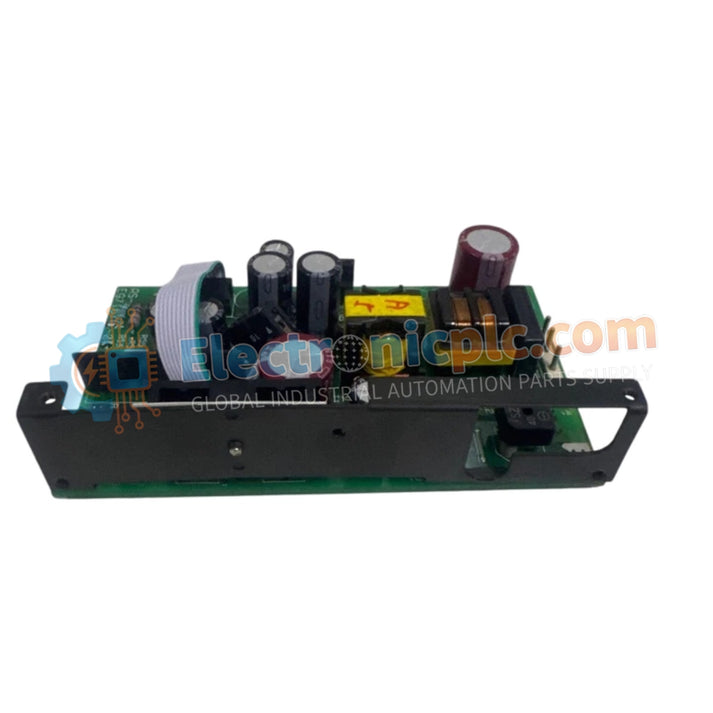

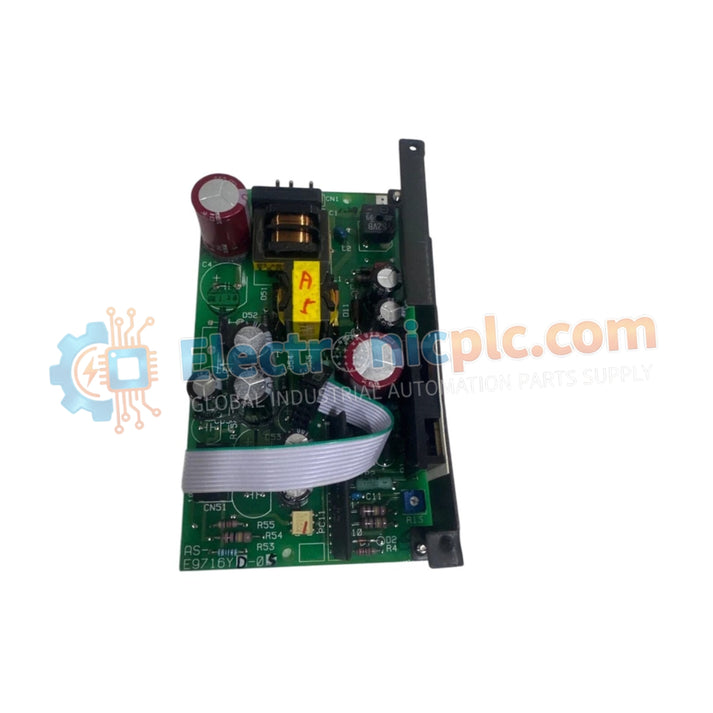

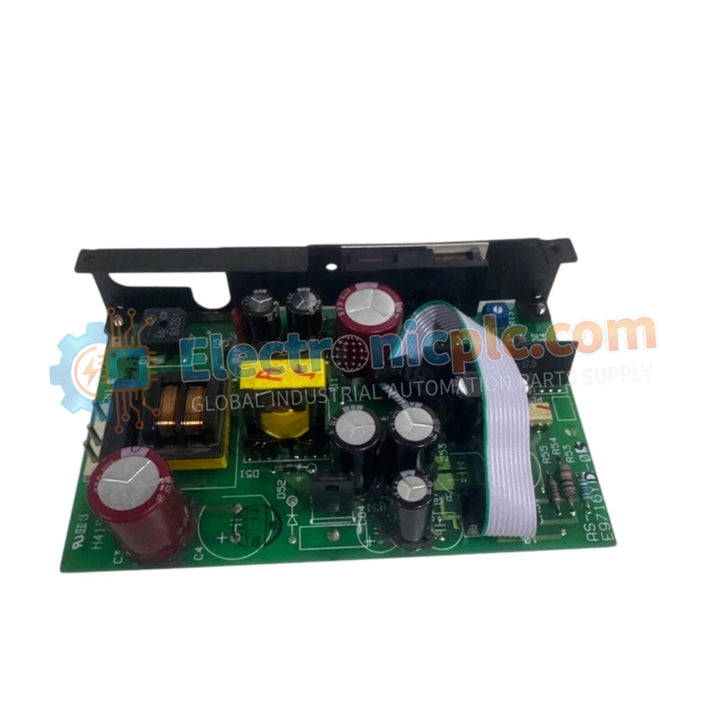

تم تصميم YOKOGAWA E9716YB (وحدة التحكم الصناعية E9716YB) لتكييف الإشارة بدقة واكتساب البيانات الموزعة في منصات شبكة DCS، حيث توفر معالجة فيزيائية مباشرة للإشارة وتنفيذ الإدخال/الإخراج. تدير مكونات الأجهزة هذه تدفقات الإشارات التناظرية والرقمية المختلطة من خلال بروتوكولات الاتصال التسلسلي Modbus RTU المتكاملة لتسهيل حلقات التغذية الراجعة للعمليات عالية السرعة.

تجزئة اللاحقة ومصفوفة النموذج

تُعد E9716YB وحدة تحكم منفصلة توفر تكوينًا ثابتًا لقنوات الإدخال والإخراج. لا توجد لواحق معيارية متغيرة مرتبطة بهذا الإصدار المحدد من الأجهزة. تعمل الوحدة كواجهة مستقلة، حيث تدمج مدخلات المستشعر على مستوى الحقل ومخرجات التحكم المستندة إلى المرحلات مباشرةً في بنية نظام المضيف.

مواصفات الأجهزة

التحكم في العمليات وعزل الإشارة

تستخدم الوحدة مراحل معالجة الإشارة المتكاملة للحفاظ على دقة القياس عبر بروتوكولات حلقة 4-20 مللي أمبير المتصلة. لضمان استقرار النظام أثناء عمليات الإدخال/الإخراج عالية الكثافة، تدعم الوحدة مسارات العزل الجلفاني بين واجهات القناة إلى القناة، مما يمنع التداخل الكهربائي عبر القنوات. يتم تعيين واجهة الاتصال Modbus RTU فعليًا إلى سجلات داخلية، مما يتطلب تكوينًا دقيقًا لمعرف العبد لتسهيل الاستطلاع في الوقت الفعلي من معالج DCS الأساسي.

الأسئلة المتداولة

س: هل يمكن تبديل E9716YB ساخنًا أثناء تشغيل النظام؟

ج: لا. الوحدة مصممة للتركيب الثابت ولا تدعم التبديل الساخن. تأكد من فصل مصدر 24 VDC قبل الإدخال أو الإزالة من سكة DIN لمنع تلف دائرة اللوحة الخلفية المحتمل.

س: كيف يتم الإشارة إلى حلقة 4-20 مللي أمبير في أطراف الإخراج؟

ج: تم تصميم مرحلة الإخراج كتكوين مصدر/مستقبل نشط. تأكد من أن مقاومة الحمل على حلقة 4-20 مللي أمبير تظل ضمن نطاق التشغيل المحدد لبطاقة إدخال DCS لمنع قص الإشارة.

إرشادات التركيب في الموقع

• متطلبات التركيب: قم بتثبيت الوحدة على سكة DIN قياسية 35 مم أو سطح لوحة مخصص. تأكد من وجود خلوص كافٍ (بحد أدنى 50 مم) فوق وتحت الوحدة لتدفق هواء التبريد السلبي للبقاء ضمن نطاق التشغيل من -10 درجة مئوية إلى +60 درجة مئوية.
• التأريض والدرع: قم بتوصيل جميع دروع كابلات الإشارة بحافلة تأريض مخصصة للأجهزة. حافظ على فصل أسلاك الإشارة فعليًا عن قنوات الطاقة المترددة عالية الجهد لتقليل التداخل الكهرومغناطيسي (EMI) على المدخلات التناظرية.
• توصيلات الأطراف: استخدم الحلقات المعدنية لجميع أطراف الأسلاك المجدولة. أحكم ربط أطراف المسمار M4 وفقًا لمواصفات عزم الدوران الصناعية القياسية لضمان مسار منخفض المقاومة لدوائر إشارة المزدوج الحراري و RTD.
