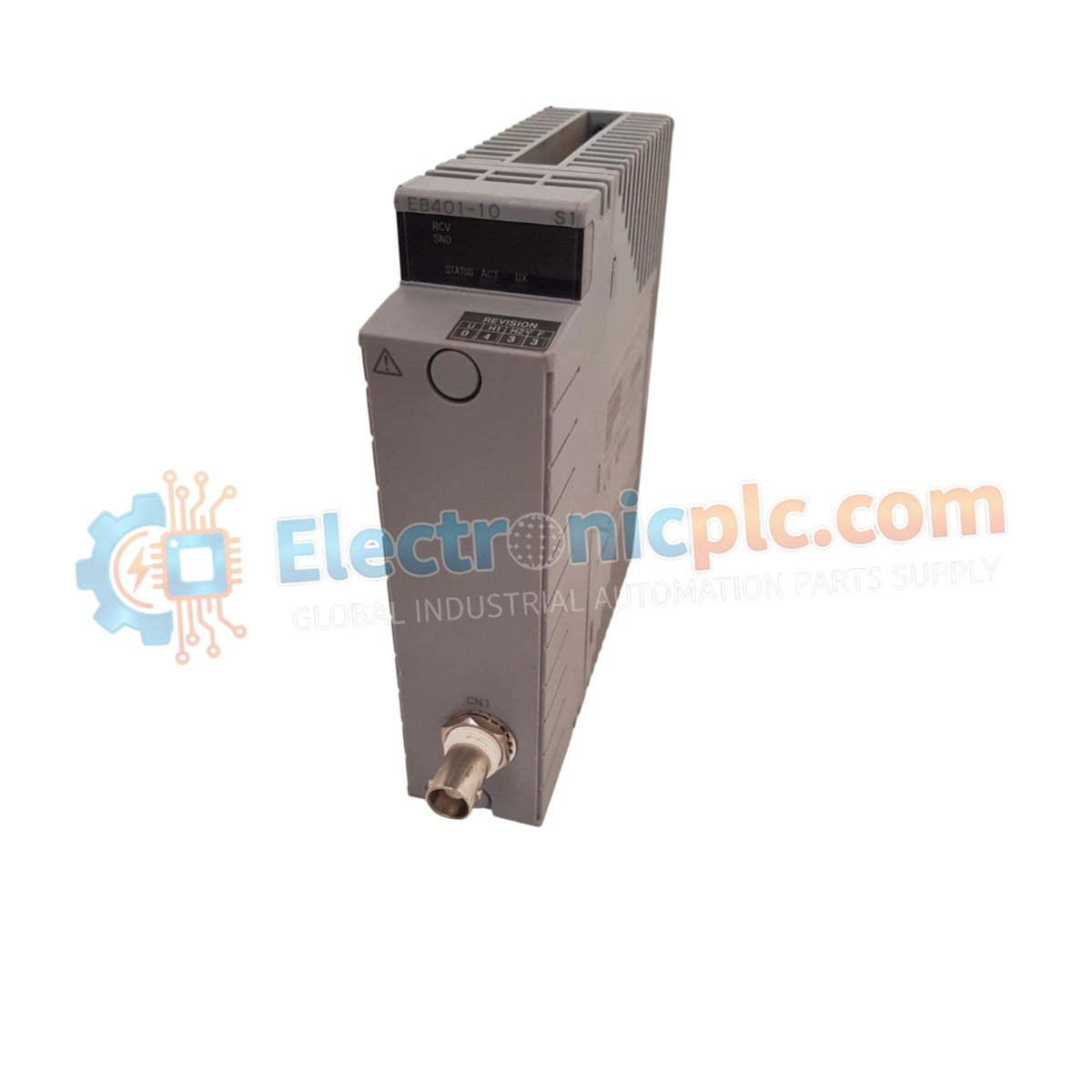

تعمل وحدة الواجهة الناقلة Yokogawa EB401-10، والمفهرسة أيضاً باسم EB401-10، كعنصر أجهزة مخصص لمعالجة حركة مرور شبكة Vnet/IP ضمن نظام Centum CS/VP. توفر هذه الوحدة الاتصال المادي والكهربائي اللازم لتسهيل تبادل بيانات التحكم بين محطات التحكم الموزعة ومحطات المشغل، مما يضمن اتصالاً حتمياً عبر شبكة المصنع.

مواصفات الأجهزة

التحكم في العمليات واتصال DCS

تتعامل وحدة EB401-10 مع بيانات العمليات ذات النطاق الترددي العالي من خلال تكامل بروتوكول حلقة HART 4-20 مللي أمبير المخصص ضمن بنية التحكم. تضمن الدوائر الداخلية سلامة الإشارة باستخدام عزل القنوات، مما يمنع حلقات التأريض ويقلل من تداخل الوضع المشترك في البيئات الكهربائية الصناعية. تدير الوحدة تحويل إشارات المجال التناظرية إلى قيم رقمية معيارية، مما يدعم مزامنة البيانات عبر شبكة التحكم. يتم توفير تعويض الوصلة الباردة (CJC) عبر خوارزميات متكاملة لوحدات إدخال المزدوجات الحرارية المتصلة، مما يحافظ على دقة القياس عبر سلاسل المستشعرات الموزعة.

الأسئلة المتداولة

س: هل تدعم EB401-10 التبديل السريع أثناء تشغيل النظام النشط؟

ج: لا، لا تدعم هذه الوحدة التبديل السريع. يجب إيقاف تشغيل المحطة المحددة أو وضعها في وضع صيانة معتمد قبل استخراج أو إدخال الوحدة لمنع تلف موصلات اللوحة الخلفية أو تلف البيانات على ناقل Vnet/IP.

س: كيف يتم تأريض الوحدة بالهيكل؟

ج: يتم التأريض الصحيح من خلال براغي التثبيت الموجودة على اللوحة الأمامية، والتي تخلق مسارًا منخفض المعاوقة إلى تأريض هيكل الرف. تأكد من إحكام ربط هذه البراغي بالكامل للحفاظ على معايير التوافق الكهرومغناطيسي (EMC).

إرشادات التثبيت في الموقع

• تحقق من فصل مصدر الطاقة عن المحطة المضيفة قبل إجراء التثبيت.
• تأكد من تثبيت الوحدة بشكل مستقيم في فتحة اللوحة الخلفية؛ لا تستخدم قوة مفرطة، فقد يؤدي ذلك إلى اختلال محاذاة المسامير الكهربائية أو تلفها.
• أحكم ربط براغي تثبيت اللوحة الأمامية لضمان الاستمرارية الكهربائية بقضيب تأريض الهيكل.
• مرر كابلات الإشارة عبر قنوات الأسلاك المخصصة، مع الحفاظ على فصل مادي كافٍ عن خطوط طاقة التيار المتردد عالية الجهد للتخفيف من التداخل الكهرومغناطيسي (EMI).
• تأكد من إنهاء جميع دروع الكابلات بشكل صحيح في قضيب التأريض المخصص وفقًا لمعايير أسلاك DCS الخاصة بالموقع.
