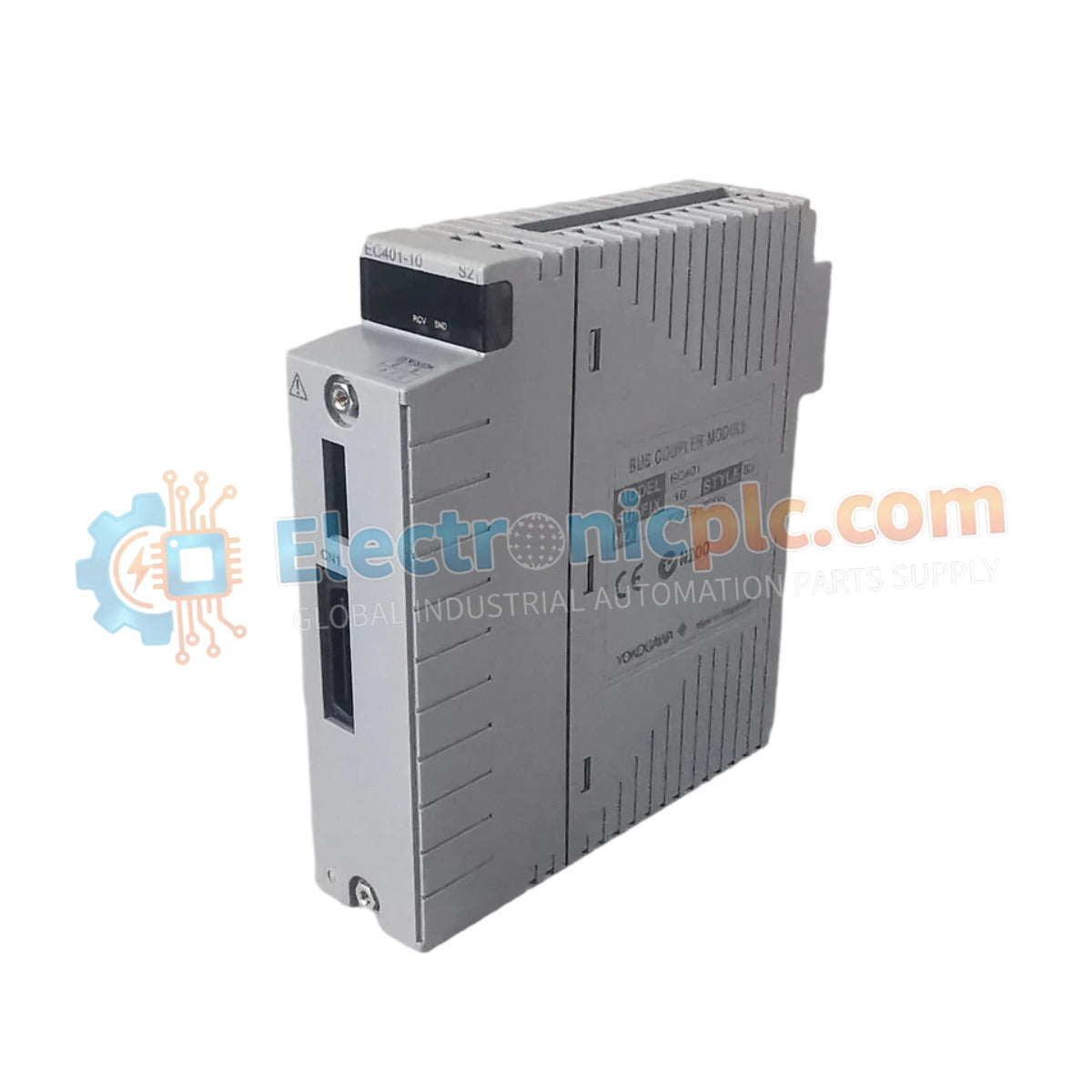

تم تكوين Yokogawa EC401-10 S2 (وحدة اقتران ناقل ESB EC401) لتجميع الإشارات عالية السرعة في أنظمة التحكم CENTUM VP، ويوفر تنفيذًا فعليًا مباشرًا لربط البيانات بين وحدة التحكم الميدانية (FCU) ووحدات العقدة الطرفية.

المواصفات الفنية

التحكم في عملية DCS وسلامة البيانات

تسهل بنية EC401-10 S2 نقل بيانات FIO (خيارات واجهة Fieldbus) عالية السرعة بسرعة 128 ميجابت في الثانية، مما يضمن زمن انتقال حتمي عبر ناقل ESB. تم تصميم الوحدة الهندسية لعزل صارم من قناة إلى قناة، مما يقلل من مخاطر انتشار الضوضاء الكهرومغناطيسية من وحدة العقدة إلى FCU. من خلال الحفاظ على تزامن دقيق للتوقيت، تضمن الوحدة معالجة بيانات العملية الدورية ضمن فترة المسح المطلوبة للنظام، مما يحافظ على موثوقية التشغيل لبنية التحكم الموزعة.

الأسئلة المتداولة

س: هل يمكن تبديل EC401-10 S2 أثناء تشغيل النظام النشط؟

ج: لا، لا تدعم الوحدة التبديل السريع. يجب عزل طاقة وحدة التحكم الميدانية ووحدة العقدة تمامًا قبل إزالة الوحدة لمنع حدوث قوس كهربائي وأخطاء منطقية في اللوحة الخلفية.

س: هل حد مسافة الإرسال البالغ 10 أمتار مطلق لناقل ESB؟

ج: نعم، يتم تحديد حد 10 أمتار من خلال توهين الإشارة وقيود التوقيت لبروتوكول ناقل ESB. سيؤدي تجاوز هذه المسافة إلى زيادة معدلات إعادة إرسال الإطارات وفقدان محتمل لتزامن الاتصالات.

إرشادات التثبيت الميداني

• تحقق من أن كبل ناقل ESB مثبت ومحكم بشكل صحيح داخل منفذ الواجهة المخصص لضمان استمرارية الأرض وسلامة الإشارة.
• حافظ على مسار كبل واضح بعيدًا عن مصادر EMI عالية الطاقة (مثل محركات التردد المتغير أو مرحلات الجهد العالي) لمنع اهتزاز الإشارة على خط بيانات 128 ميجابت في الثانية.
• قبل التهيئة، تأكد من تكوين عنونة وحدة العقدة بشكل صحيح وفقًا لتخطيط النظام، حيث ستتسبب عناوين العقدة المكررة في تعارضات ناقل البيانات.
• افحص بشكل دوري دبابيس موصل اللوحة الخلفية بحثًا عن الأكسدة؛ إذا كانت الظروف البيئية قاسية، ضع كمية قليلة من عامل تنظيف نقاط التلامس للحفاظ على مسارات إشارة منخفضة المقاومة.
