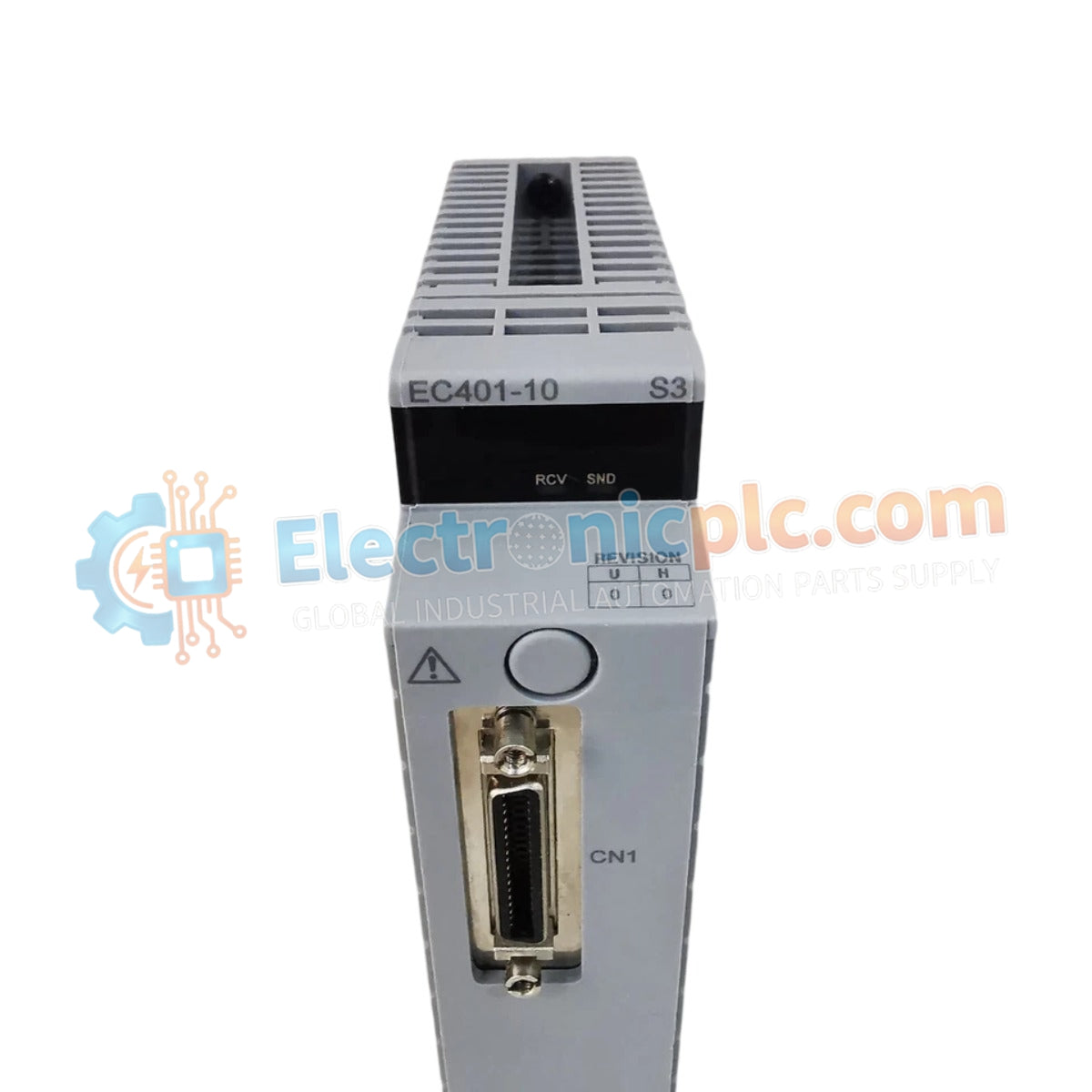

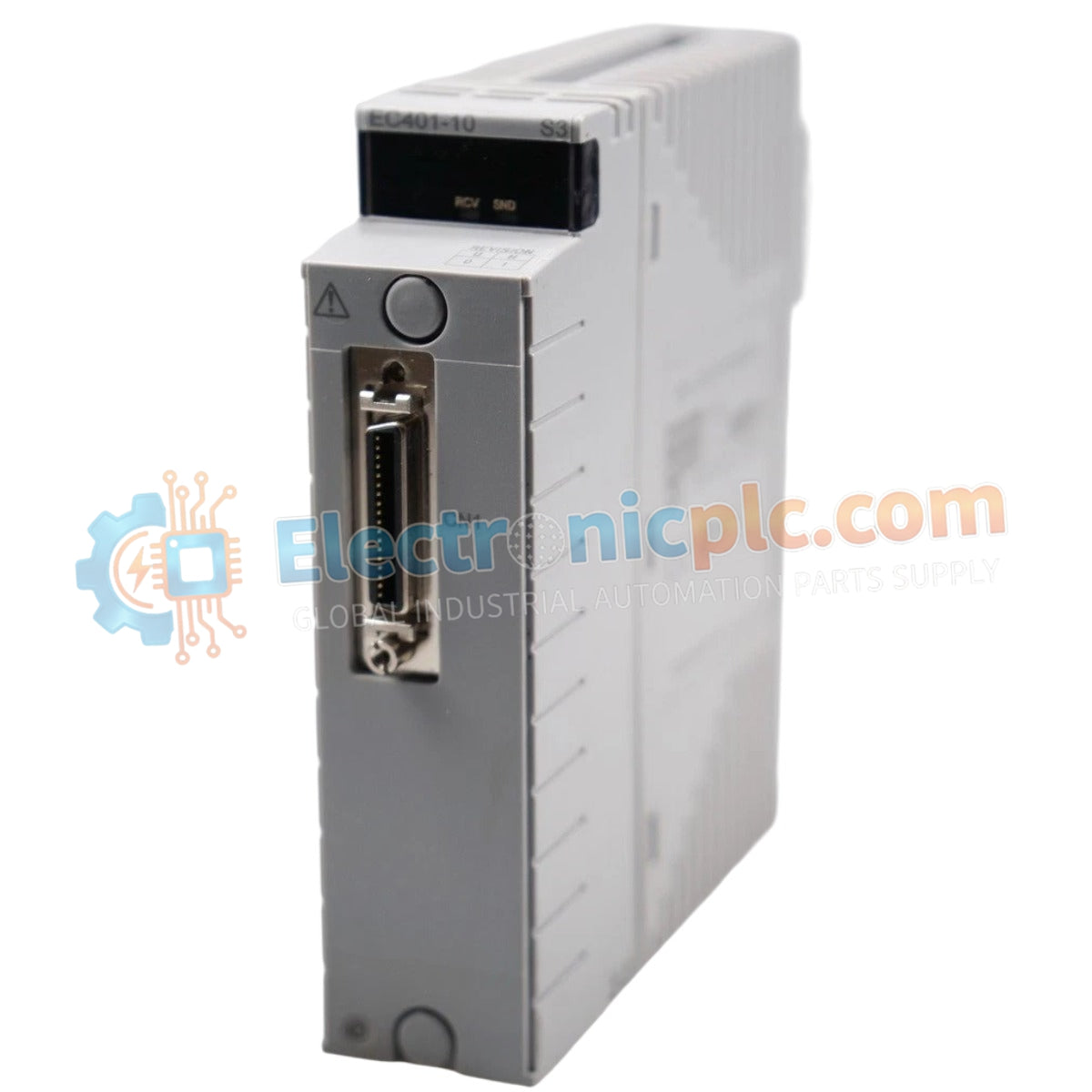

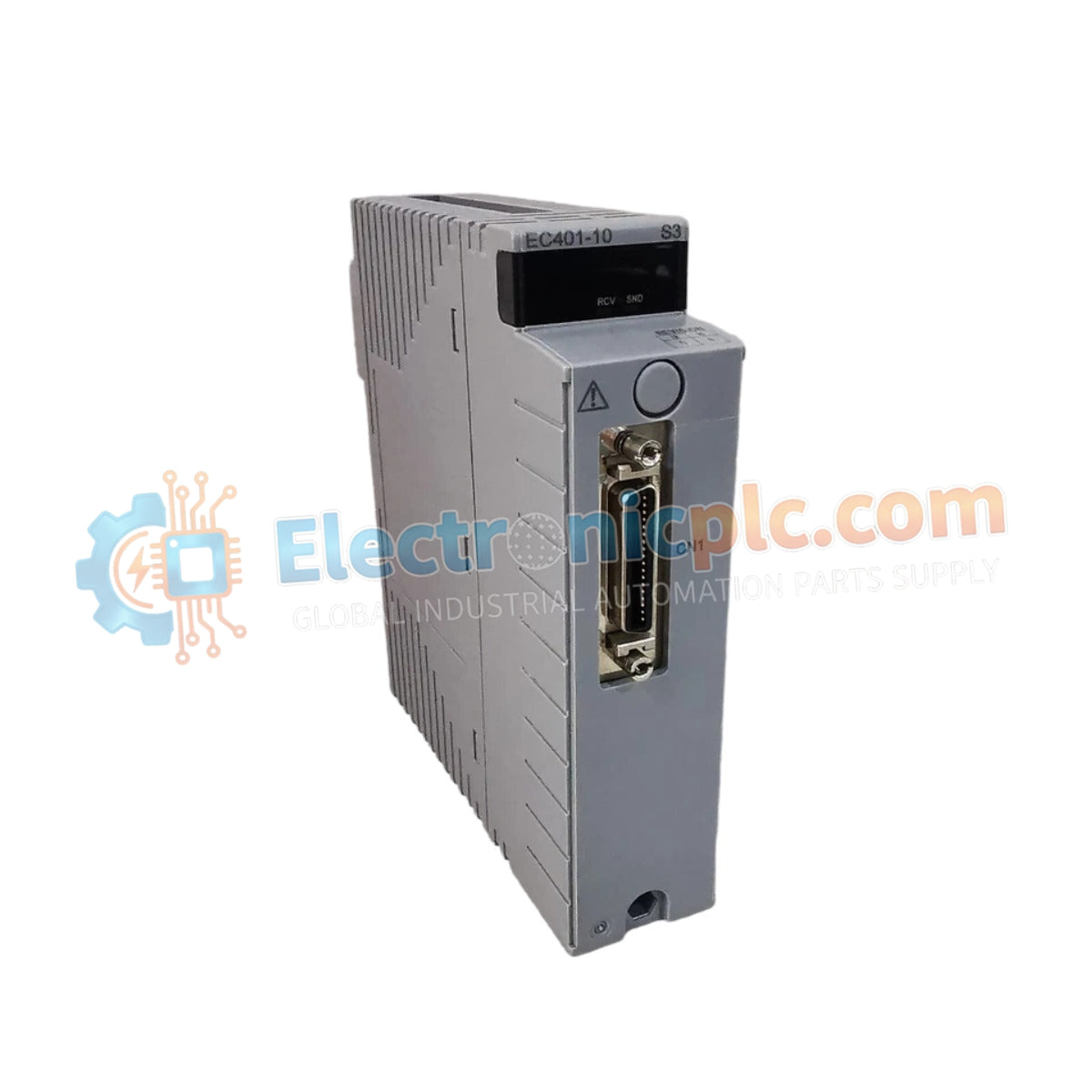

تم تكوين Yokogawa EC401-10 S3 (وحدة اقتران ناقل ESB EC401-10) لتجميع الإشارات عالية السرعة في أنظمة التحكم CENTUM VP، وهي توفر تنفيذًا ماديًا مباشرًا لربط البيانات بين وحدة التحكم الميدانية (FCU) ووحدات العقدة الطرفية.

المواصفات الفنية للأجهزة

التحكم في عملية DCS وسلامة البيانات

تسهل بنية EC401-10 S3 نقل بيانات FIO (خيارات واجهة Fieldbus) عالية السرعة بسرعة 128 ميجابت في الثانية، مما يضمن زمن انتقال حتمي عبر ناقل ESB. تم تصميم الوحدة لتوفير عزل صارم من قناة إلى قناة، مما يقلل من مخاطر انتشار الضوضاء الكهرومغناطيسية من وحدة العقدة إلى وحدة التحكم الميدانية (FCU). من خلال الحفاظ على تزامن دقيق للتوقيت لما يصل إلى 9 عقد متصلة، تضمن الوحدة معالجة بيانات العملية الدورية ضمن فترة الفحص المطلوبة للنظام، مما يحافظ على موثوقية التشغيل لبنية التحكم الموزعة.

الأسئلة الشائعة

س: هل يمكن تبديل EC401-10 S3 على الساخن أثناء تشغيل النظام النشط؟

ج: لا، الوحدة لا تدعم التبديل الساخن. يجب عزل طاقة وحدة التحكم الميدانية (FCU) ووحدة العقدة تمامًا قبل إزالة الوحدة لمنع حدوث قوس كهربائي وأخطاء منطقية في اللوحة الخلفية.

س: هل حد مسافة الإرسال البالغ 10 أمتار مطلق؟

ج: نعم، يتم تحديد حد 10 أمتار بواسطة توهين الإشارة وقيود التوقيت لبروتوكول ناقل ESB. سيؤدي تجاوز هذه المسافة إلى زيادة معدلات إعادة إرسال الإطارات وفقدان محتمل لتزامن الاتصال.

إرشادات التثبيت الميداني

• تحقق من تثبيت كابل ناقل ESB بشكل صحيح وتأمينه داخل منفذ الواجهة المحدد لضمان استمرارية التأريض وسلامة الإشارة.
• حافظ على مسار كابل واضح بعيدًا عن مصادر EMI عالية الطاقة (مثل محركات التردد المتغير أو مرحلات الجهد العالي) لمنع اهتزاز الإشارة على خط البيانات بسرعة 128 ميجابت في الثانية.
• قبل البدء، تأكد من تكوين عنونة وحدة العقدة بشكل صحيح وفقًا لتخطيط النظام، حيث ستتسبب العناوين المكررة للعقد في تعارضات على الناقل.
• افحص بشكل دوري دبابيس موصل اللوحة الخلفية بحثًا عن الأكسدة؛ إذا كانت الظروف البيئية قاسية، استخدم كمية قليلة من عامل تنظيف التلامس للحفاظ على مسارات إشارة منخفضة المقاومة.
