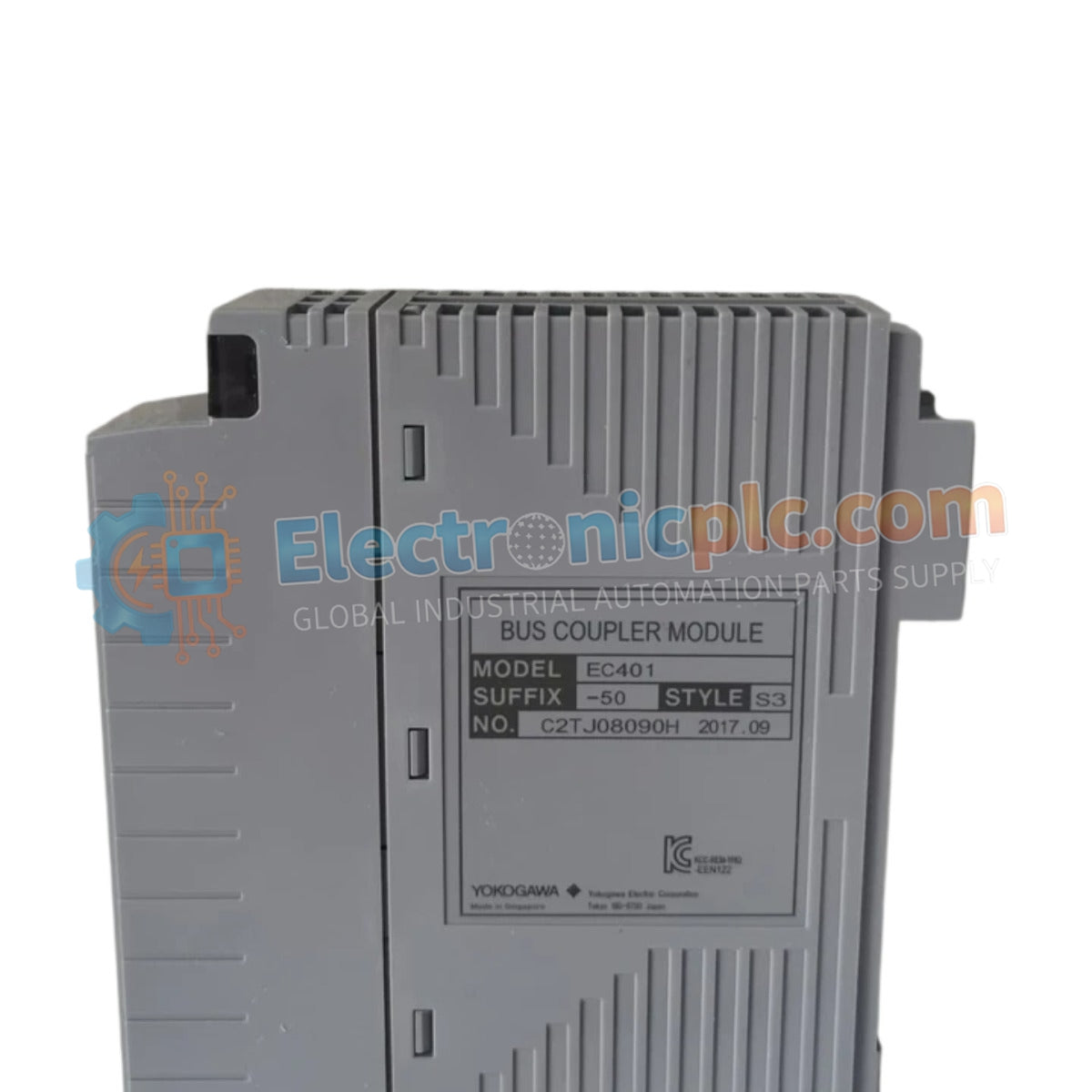

تُعد الوحدة YOKOGAWA EC401-50 (EC401-50) بمثابة وحدة واجهة بالغة الأهمية ضمن بنية تحكم Yokogawa، وهي مصممة خصيصًا لربط ناقل المزامنة الممتد (ESB) عبر العقد الموزعة. تضمن هذه الوحدة تبادلًا عالي السرعة ومحددًا للبيانات بين وحدات التحكم الميداني (FCU) ووحدات عقد الإدخال/الإخراج، مع الحفاظ على التزامن المطلوب لتطبيقات التحكم في العمليات المتطلبة.

المواصفات الفنية للمكونات المادية

اتصال نظام التحكم في العمليات

تعمل الوحدة EC401-50 كجسر للطبقة الفيزيائية لشبكة ناقل ESB. من خلال إدارة توزيع الإشارات بين وحدة التحكم وعقد الإدخال/الإخراج عن بُعد، تضمن نقل بيانات العملية—مثل القياسات التناظرية ومدخلات الحالة—بأقل زمن انتقال وأعلى دقة. وهذا ضروري للحفاظ على استقرار حلقات التحكم وضمان أن عمليات السلامة أو العمليات التنظيمية تلبي متطلبات التوقيت الصارمة.

الأسئلة المتداولة

س: كيف تختلف الوحدة EC401-50 عن مكرر ناقل ESB؟

ج: بينما يستخدم المكرر لإعادة توليد الإشارات لمسافات طويلة، فإن وحدة الموصل (EC401) مسؤولة بشكل أساسي عن ربط شبكة ناقل ESB بالبنية التحتية للعقدة المحددة، لربط أجزاء من شبكة التحكم بشكل فعال.

س: هل هذه الوحدة متوافقة مع تكوينات الناقل المزدوج الحالية؟

ج: نعم، تم تصميم EC401-50 لدعم المتطلبات الفيزيائية والمنطقية لبنى ESB المزدوجة من Yokogawa، شريطة تركيبها وفقًا لإرشادات طوبولوجيا الناقل الخاصة بالنظام.

إرشادات التركيب الميداني

• قبل الإدخال، افحص دبابيس موصل اللوحة الخلفية بحثًا عن أي علامات أكسدة أو انحناء لضمان اتصال كهربائي مستقر.
• تأكد من عزل طاقة النظام بالكامل وأن الخزانة غير موصلة بالكهرباء قبل تركيب الوحدة لمنع حدوث دوائر قصر عرضية على اللوحة الخلفية.
• بمجرد تركيبها، تأكد من أن الوحدة مستوية مع الرف ومؤمَّنة بمسامير التثبيت؛ وهذا أمر حيوي للحفاظ على مسار تأريض الشاسيه.
• وجه أي كابلات إشارة مساعدة بعيدًا عن أسلاك الطاقة عالية الجهد لمنع التداخل الكهرومغناطيسي (EMI) من التأثير على سلامة بيانات الناقل.
• قم بإجراء فحص تشخيصي للنظام باستخدام برنامج محطة هندسة DCS فور التثبيت للتحقق من إنشاء رابط الاتصال بالعقدة واستقراره.
