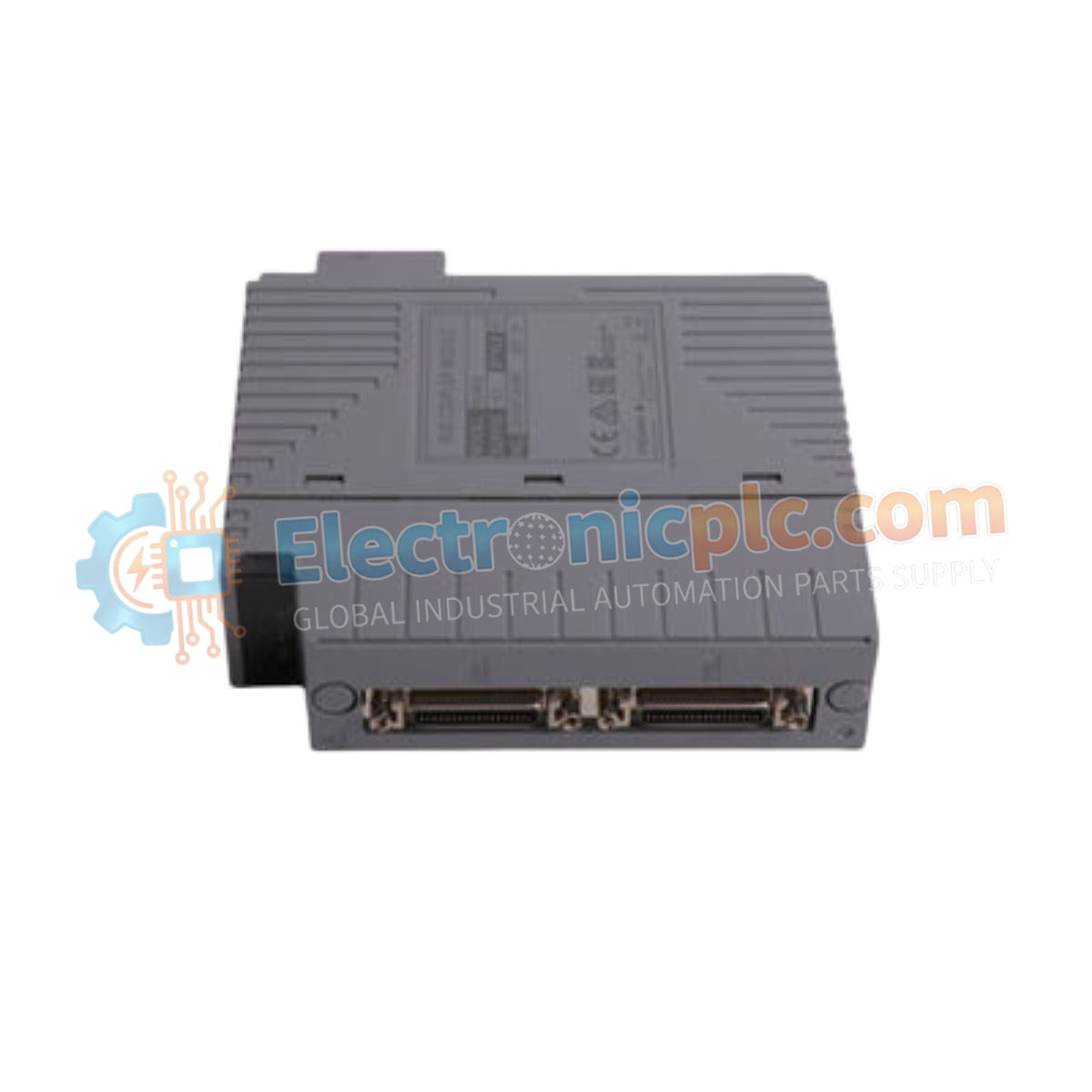

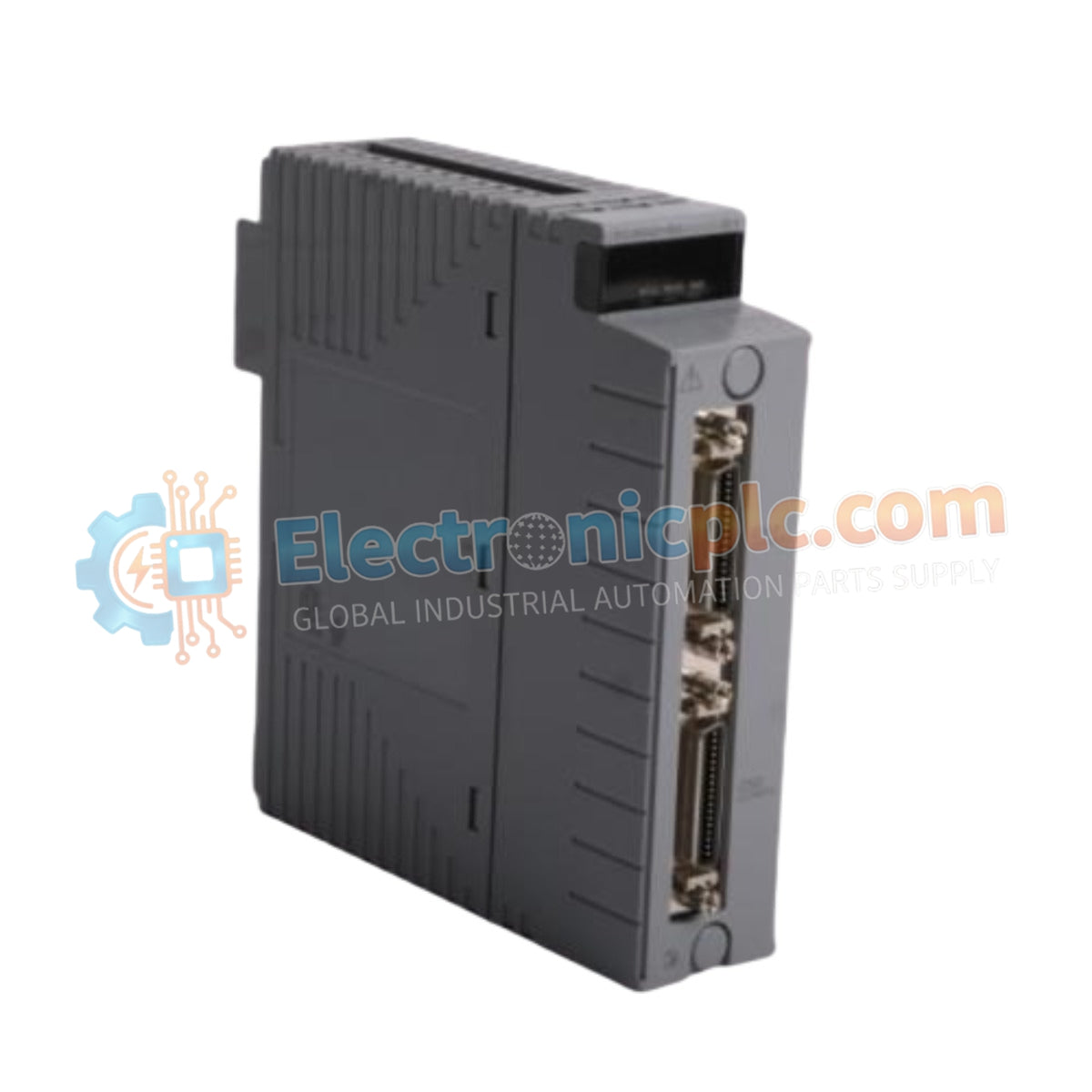

تم تكوين Yokogawa EC402-50 S1 (وحدة مقرن ناقل ESB EC402) للتحكم الرئيسي عالي السرعة في أنظمة التحكم في CENTUM VP، وتوفر هذه الوحدة تنفيذًا فيزيائيًا مباشرًا لوظائف واجهة الناقل الرئيسي لتسهيل تبادل البيانات بين وحدة التحكم الميداني (FCU) والوحدات الطرفية العقدية.

المواصفات الفنية للأجهزة

التحكم في عملية نظام التحكم الموزع (DCS) وسلامة البيانات

تعمل الوحدة EC402-50 S1 كجهاز رئيسي عالي السرعة للناقل، وتدير دورات بيانات الإدخال/الإخراج بمعدل نقل يبلغ 128 ميجابت في الثانية. تتضمن الوحدة عزلًا قويًا للإشارة لحماية لوحة توصيل وحدة التحكم الميدانية (FCU) من التداخل العابر الناشئ على ناقل ESB. من خلال الحفاظ على تزامن دقيق للتوقيت، تضمن الوحدة معالجة بيانات العملية الدورية ضمن فترة المسح المطلوبة للنظام، مما يحافظ على موثوقية التشغيل للبنية المعمارية للتحكم الموزع.

الأسئلة الشائعة

س: هل يمكن تبديل EC402-50 S1 أثناء تشغيل النظام النشط؟

ج: لا، الوحدة لا تدعم التبديل السريع. يجب عزل طاقة وحدة التحكم الميدانية والوحدة العقدية بالكامل قبل إزالة الوحدة لمنع حدوث أقواس كهربائية وأخطاء منطقية في لوحة التوصيل.

س: هل حد مسافة الإرسال البالغ 10 أمتار مطلق بالنسبة لناقل ESB؟

ج: نعم، يتم تحديد حد 10 أمتار من خلال توهين الإشارة وقيود التوقيت لبروتوكول ناقل ESB. تجاوز هذه المسافة سيؤدي إلى زيادة معدلات إعادة إرسال الإطارات وفقدان محتمل لتزامن الاتصال.

إرشادات التركيب الميداني

• تأكد من أن كابل ناقل ESB مثبت ومقفل بشكل صحيح داخل منفذ الواجهة المخصص لضمان استمرارية التأريض وسلامة الإشارة.
• حافظ على مسار كابل واضح بعيدًا عن مصادر EMI عالية الطاقة (مثل محركات التردد المتغير أو المرحلات عالية الجهد) لمنع تذبذب الإشارة على خط بيانات 128 ميجابت في الثانية.
• قبل التهيئة، تأكد من تكوين عنونة الوحدة العقدية بشكل صحيح وفقًا لتصميم النظام، حيث ستتسبب العناوين العقدية المكررة في تعارضات على الناقل.
• افحص دوريًا دبابيس موصل اللوحة الخلفية بحثًا عن الأكسدة؛ إذا كانت الظروف البيئية قاسية، استخدم كمية صغيرة من عامل تنظيف نقاط التلامس للحفاظ على مسارات إشارة منخفضة المقاومة.
