وصف المنتج

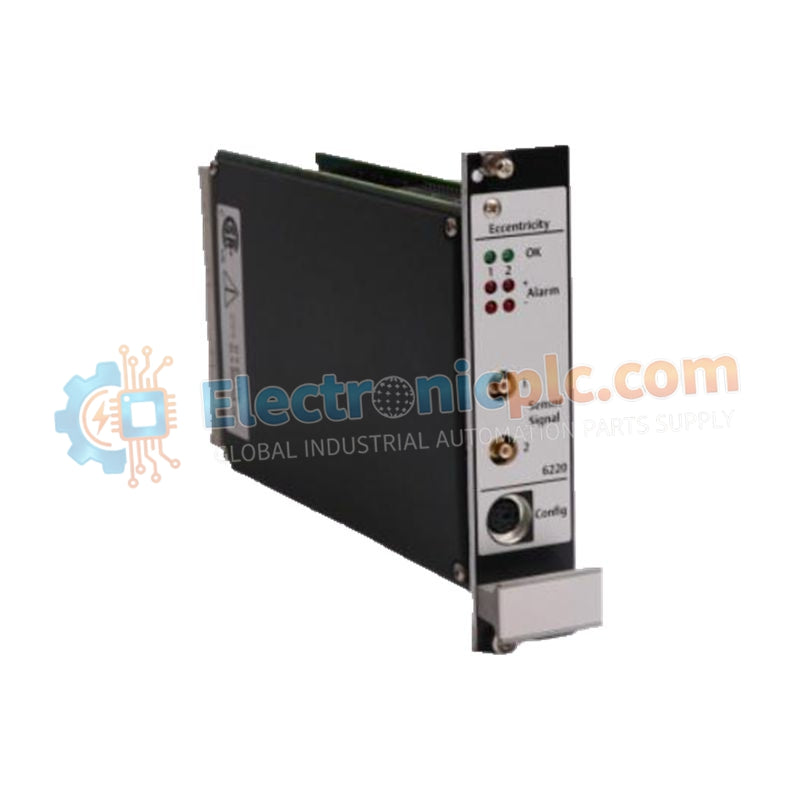

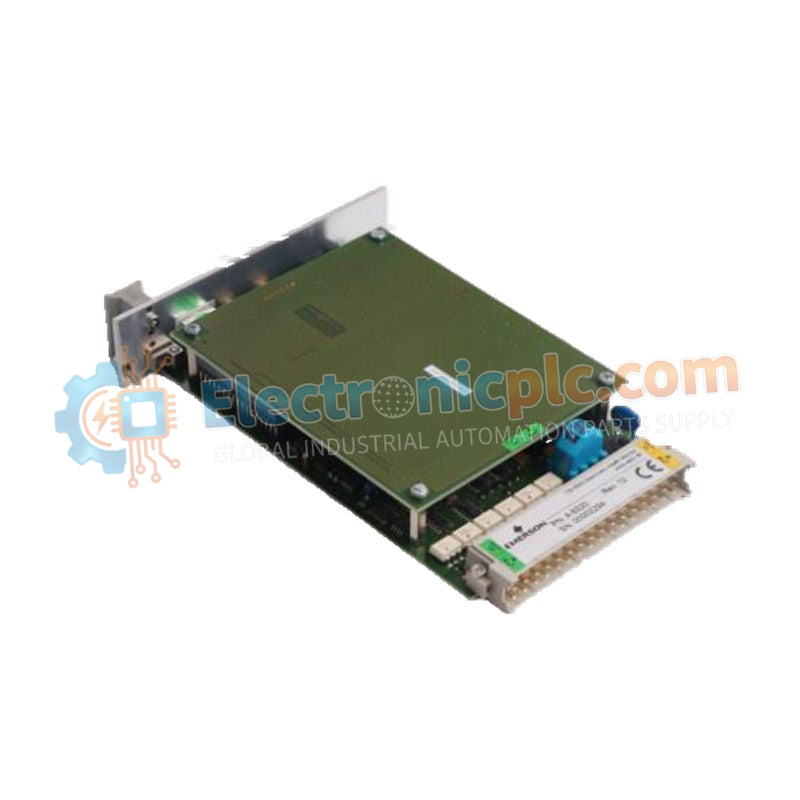

وحدة A6220 هي وحدة اكتساب اهتزازات عالية الدقة مصممة لأنظمة حماية الماكينات Emerson AMS 6500 و MMS 6000. وهي متخصصة في قياس اللا مركزية، وهي معلمة رئيسية لمراقبة انحناء العمود الميكانيكي أو التشوه الحراري (الترنح) أثناء بدء التشغيل و إيقاف التشغيل للتوربينات البخارية والغازية واسعة النطاق. تضمن وحدة A6220 أن يظل الدوار مستقيمًا بدرجة كافية قبل أن تصل التوربينات إلى سرعات التشغيل، مما يمنع حدوث أضرار كارثية مثل تلامس الشفرة بالغلاف الناتج عن التمدد الحراري غير المتساوي.

تعالج الوحدة الإشارات من مسباري تيار دوامي مزدوجين (تقاربيين) لتوفير بيانات الإزاحة من الذروة إلى الذروة. وهي حاسمة لمراقبة ترس الدوران و التسخين، حيث تقوم بتصفية الضوضاء عالية التردد والتركيز على ديناميكيات الدوران منخفضة السرعة الضرورية أثناء مراحل تسخين التوربين.

المواصفات الفنية التفصيلية

سيناريوهات التطبيقات الصناعية

تُستخدم وحدة A6220 بشكل أساسي في توليد الطاقة على نطاق واسع أثناء تشغيل ترس الدوران. وهي تضمن عدم حدوث انحناء مؤقت للدوار بعد التوقف الساخن. إذا تجاوزت اللا مركزية الحدود المحددة مسبقًا، تقوم الوحدة بتشغيل أجهزة التعشيق لمنع التوربين من التسارع، وحماية المكونات الحيوية مثل محامل الدفع و الأختام الداخلية.

الأسئلة الشائعة الهندسية

• كيف يختلف رصد اللا مركزية عن رصد الاهتزازات القياسي؟
  يقيس رصد الاهتزازات القياسي الحركة الديناميكية عالية التردد، بينما تركز وحدة A6220 على انحناء العمود منخفض السرعة (إزاحة شبيهة بالثابت) عند عدد دورات منخفض جدًا في الدقيقة. وهذا ضروري أثناء تسخين التوربين أو عمليات الدوران البطيء حيث قد تقوم وحدات الاهتزاز التقليدية بتصفية الإشارات منخفضة التردد كضوضاء.

• هل يمكن استخدام هذه الوحدة للاهتزازات الشعاعية القياسية؟
  على الرغم من أن وحدة A6220 تشارك بعض أوجه التشابه في الأجهزة مع وحدة الاهتزاز الشعاعي A6110، إلا أنها مضبوطة ومحسنة خصيصًا لرصد اللا مركزية. للاهتزازات الشعاعية عالية السرعة، فإن وحدة A6110 هي الوحدة الموصى بها.

• هل يتم تزويد المستشعرات بالطاقة بواسطة الوحدة؟
  نعم، توفر وحدة A6220 الجهد السالب اللازم (عادة -24 فولت تيار مستمر) لتشغيل محولات التقارب من Emerson/ePRO القياسية.
