الوصف

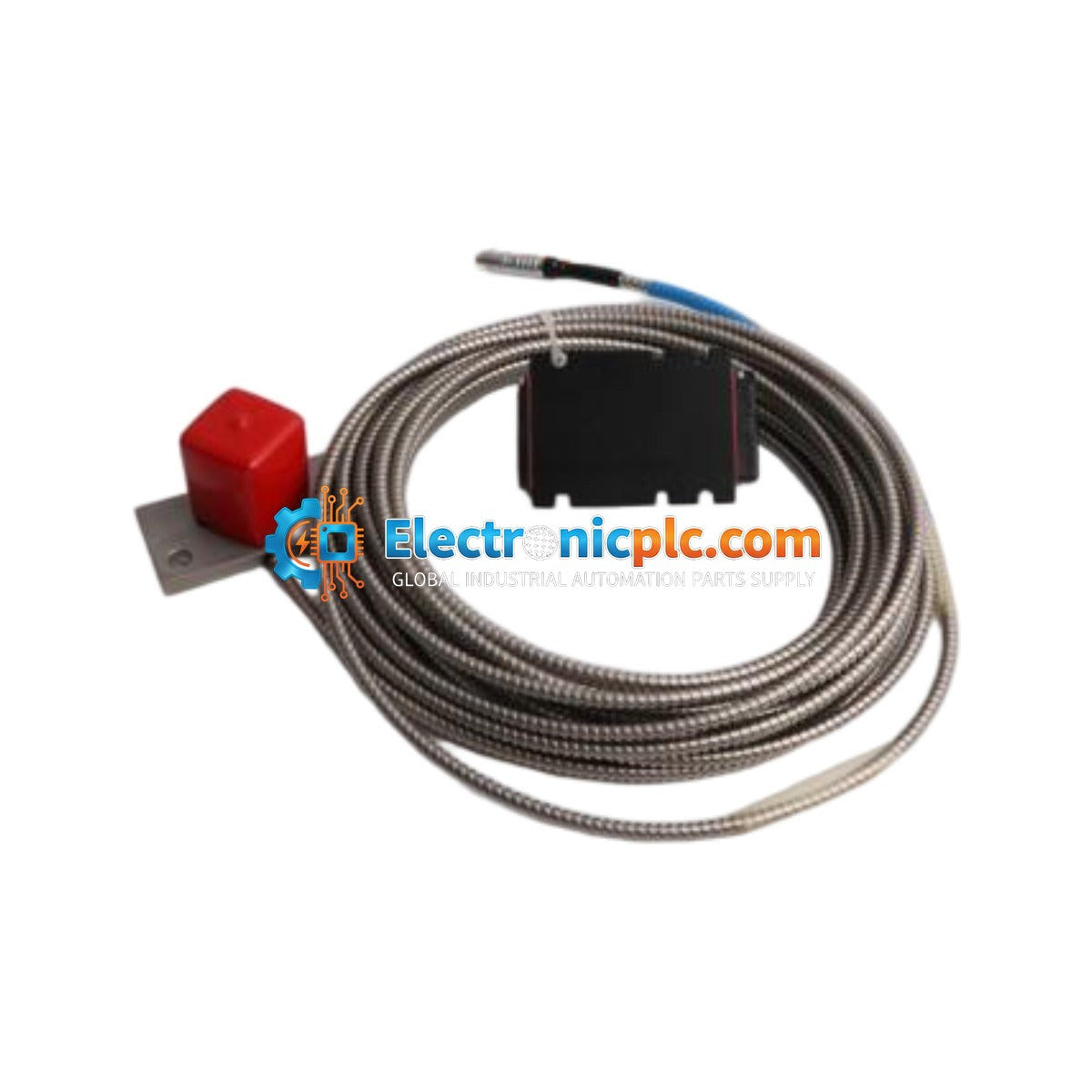

المستشعر Emerson PR6426/010-140 هو مستشعر إزاحة بالتيار الدوامي عالي الدقة وبدون تلامس، مصمم لمراقبة الاهتزاز وموضع العمود في الآلات الدوارة الحيوية. كجزء من محفظة حلول إدارة الأصول (AMS) من Emerson، تم تصميم هذا المحول للبيئات الصعبة مثل التوربينات البخارية والغازية، والضواغط الطاردة المركزية، والمضخات الصناعية. يوفر النظام بيانات إزاحة العمود الشعاعية والمحورية في الوقت الفعلي، مما يسهل الصيانة التنبؤية ويمنع الأعطال الميكانيكية. يقترن المستشعر بمحول CON021/916-240 لضمان خطية الإشارة وتعويض درجة الحرارة.

الميزات

• مبدأ قياس التيار الدوامي بدون تلامس لموثوقية طويلة الأمد.
• مصمم لتطبيقات الضغط العالي والغمر في الزيت.
• هيكل محكم الغلق بتصنيف حماية IP68.
• كابل ثلاثي المحاور مدمج لحصانة الضوضاء وسلامة الإشارة.
• مُحسَّن للأهداف الفولاذية المغناطيسية الحديدية (مثل 42CrMo4).

التطبيقات

• مراقبة توربينات توليد الطاقة.
• تحليل اهتزاز ضواغط البتروكيماويات الطاردة المركزية.
• تتبع موضع عمود المضخة الصناعية.
• أنظمة الصيانة التنبؤية للأصول الدوارة.

المواصفات الفنية

إرشادات التثبيت

• تأكد من تركيب طرف المستشعر بمسافة فجوة صحيحة بالنسبة للمادة المستهدفة للحفاظ على نطاق التشغيل الخطي.
• استخدم الكابلات المحمية وحافظ على فصل مناسب عن خطوط الطاقة عالية الجهد لمنع التداخل الكهرومغناطيسي (EMI).
• تأكد من أن كتيفة التركيب صلبة لمنع الرنين الميكانيكي الذي قد يؤثر على قراءات الاهتزاز.
• تحقق من أن محول CON021 مثبت في بيئة نظيفة وجافة ضمن نطاق درجة الحرارة المحدد.
• قم دائمًا بإيقاف تشغيل نظام المراقبة قبل توصيل أو فصل كابل المستشعر لمنع الارتفاعات الكهربائية المفاجئة.

الأسئلة الشائعة

ما هو الغرض من مكون CON021/916-240؟

إن CON021/916-240 هو محول إشارة يعالج الإشارة عالية التردد من مستشعر PR6426. وهو ضروري لتحويل تخميد التيار الدوامي إلى خرج جهد خطي مناسب لمدخلات PLC أو نظام مراقبة الاهتزاز.

هل يمكن استخدام هذا المستشعر في البيئات المغمورة بالزيت؟

نعم، تم تصميم PR6426/010-140 بهيكل محكم الغلق بتصنيف IP68، مما يجعله مناسبًا للتشغيل المستمر في مبيتات المحامل المدهونة بالزيت والبيئات الصناعية المماثلة.
