الوصف

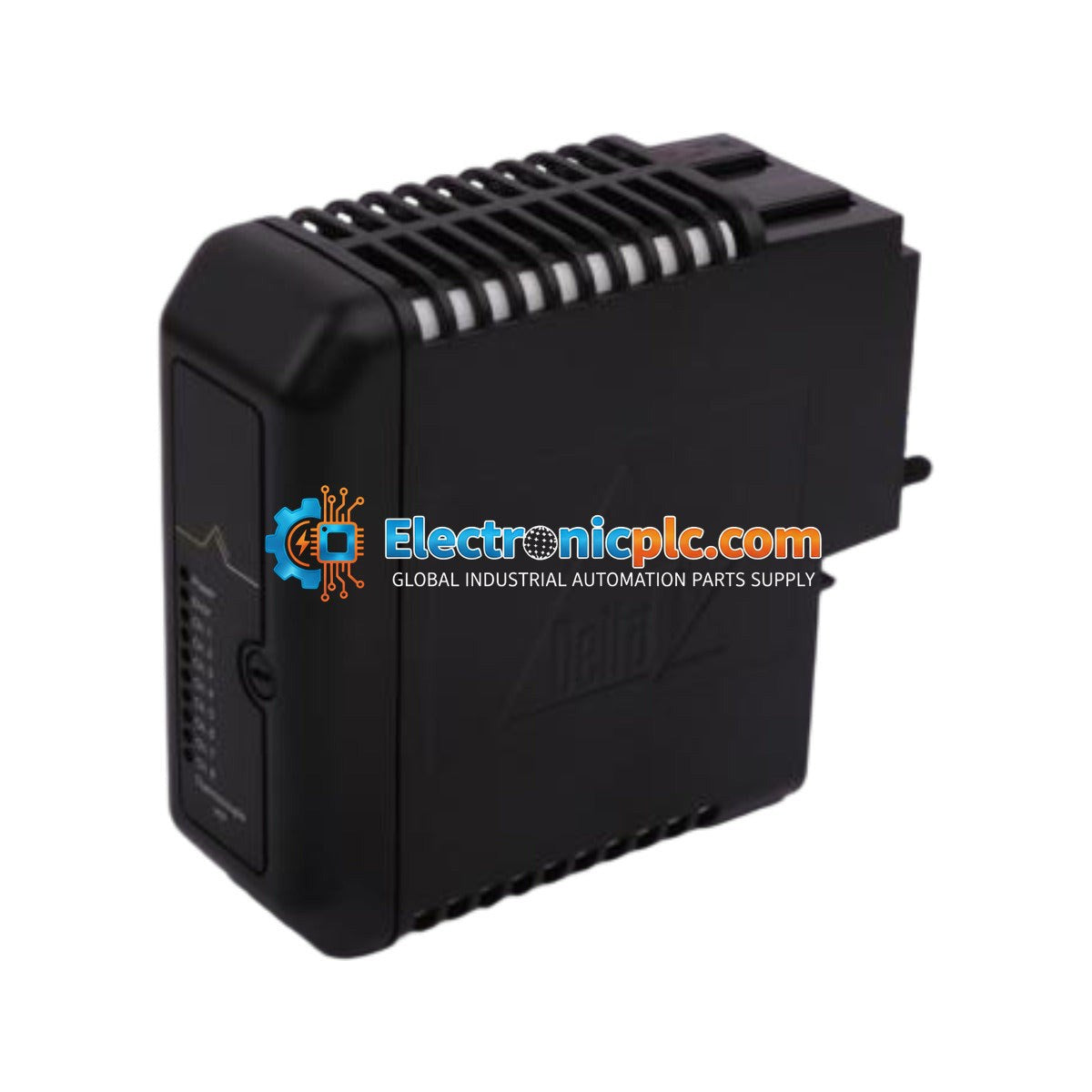

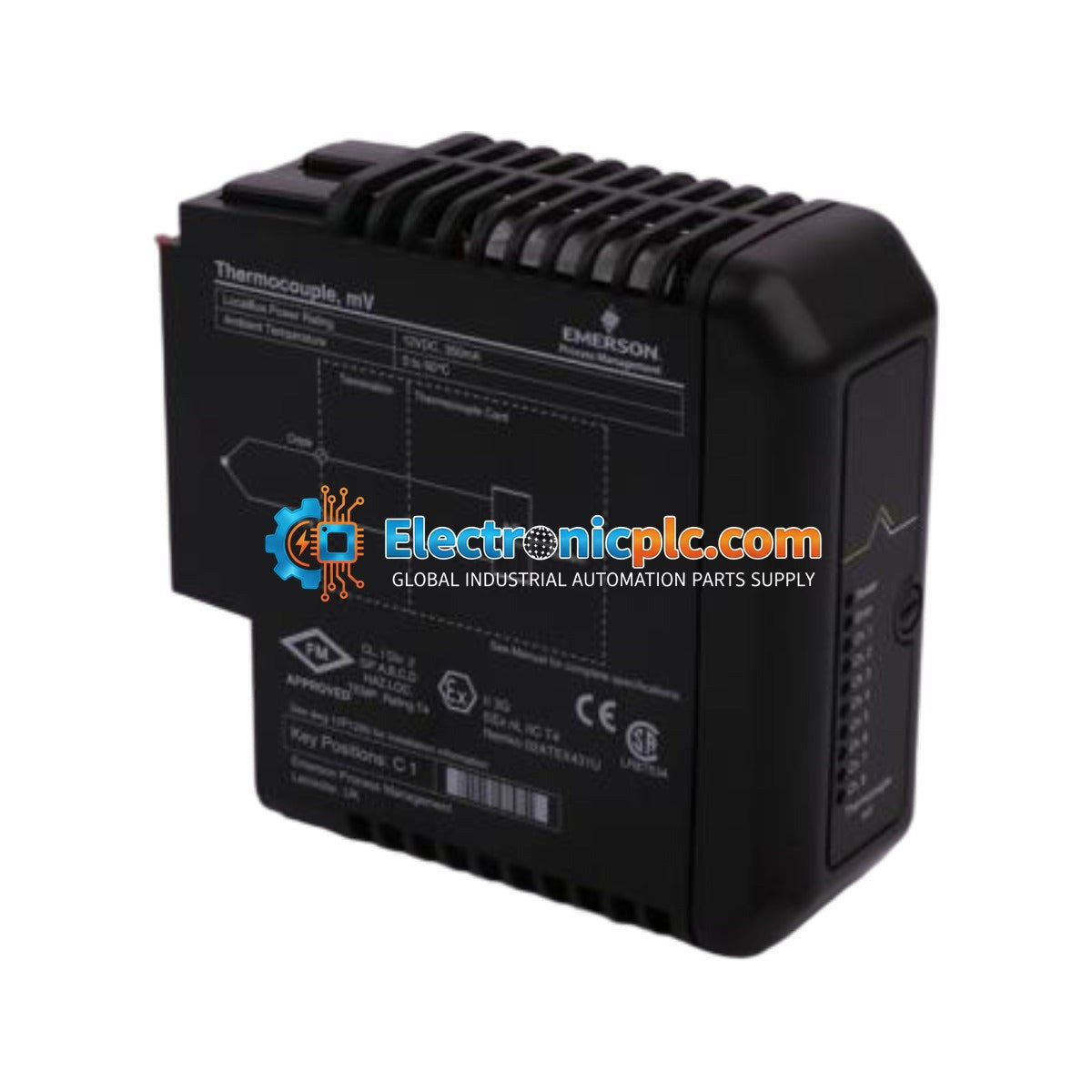

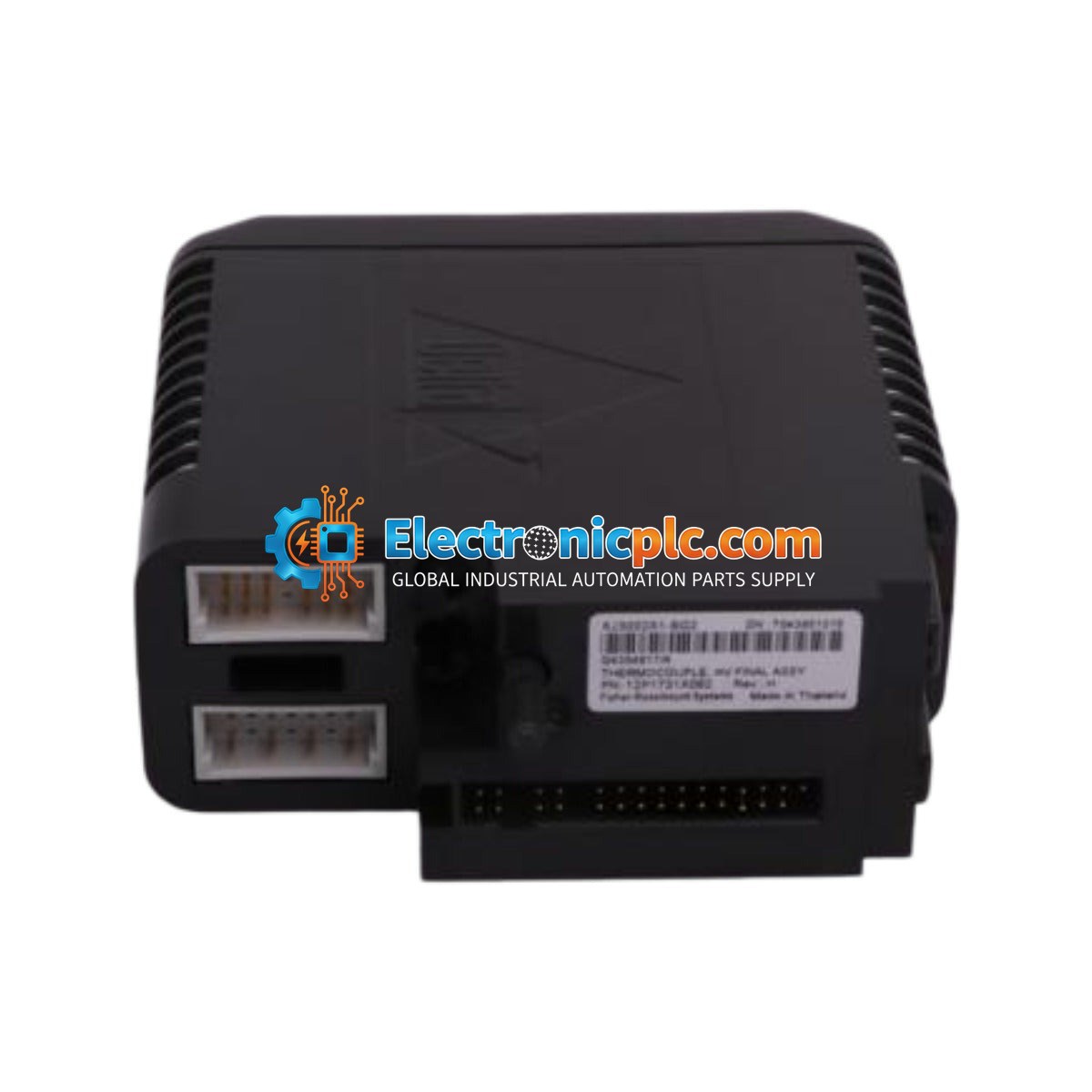

تُعد وحدة Emerson DeltaV KJ3002X1-BG2 (12P1731X082) وحدة إدخال تناظرية عالية الدقة بـ 8 قنوات، مصممة لنظام DeltaV لعمليات المعالجة القابلة للتطوير. صُممت هذه الوحدة خصيصًا للتوصيل بأجهزة استشعار المزدوجات الحرارية والفولطية الملي أمبير (mV)، مما يوفر اكتساب بيانات موثوقًا به لمراقبة العمليات الحيوية في البيئات الصناعية الصعبة، بما في ذلك توليد الطاقة، وتكرير البتروكيماويات، والتعدين. تدعم الوحدة استشعار درجة الحرارة بدقة عالية للمساعدة في الحفاظ على استقرار العملية وتقليل وقت التوقف عن العمل.

واجهة الأجهزة وهندسة السلامة

تتميز وحدة KJ3002X1-BG2 بدارة كهربائية محدودة الطاقة مصممة للاستخدام في الأجواء الخطرة بالمنطقة 2. وتتضمن نظام مفتاح دوار ميكانيكي، يتطلب ضبط الكتلة الطرفية المرتبطة على الوضع B2 لضمان التوافق الصحيح للأجهزة. تدعم الوحدة الإزالة والتركيب تحت الطاقة (RIUP) عند استخدامها مع مصادر طاقة DeltaV المتوافقة، شريطة إدارة حث الدارة الأولية بشكل مناسب. يجب فصل طاقة المجال عند مستوى الطرف قبل الاستخراج المادي للحفاظ على سلامة الدارة.

الميزات

• مدخل معزول بـ 8 قنوات لإشارات المزدوجات الحرارية والفولطية الملي أمبير.
• مصمم ليتوافق مع البيئات القاسية من الفئة G3 وفقًا لمعيار ISA-S71.04-1985.
• يدعم الإزالة والتركيب تحت الطاقة (RIUP) للصيانة المعيارية.
• تأمين ميكانيكي مدمج (الوضع B2) لمنع إدخال الوحدة بشكل خاطئ.
• معايرة مصنعياً بدقة عالية؛ لا تتطلب معايرة ميدانية.

التطبيقات

• مراقبة درجة الحرارة في عمليات البتروكيماويات والكيماويات.
• الحصول على إشارة فولطية ملي أمبير عالية الدقة للأتمتة الصناعية.
• التحكم في العمليات الحرجة في منشآت توليد الطاقة.
• الاستشعار في البيئات القاسية حيث تكون المعدات المصنفة G3 إلزامية.

المواصفات الفنية

إرشادات التركيب

• تأكد من ضبط الكتلة الطرفية على الوضع B2 قبل تركيب الوحدة.
• تحقق من أن مصدر طاقة النظام يدعم وظيفة RIUP لتكوين الحامل المحدد.
• افصل دائمًا طاقة المجال عند مستوى الطرف قبل إزالة الوحدة لضمان السلامة في المناطق الخطرة.
• تعامل بعناية لمنع تلف التفريغ الكهروستاتيكي؛ استخدم حزام معصم مؤرض أثناء التركيب.
• تأكد من التهوية الكافية في الخزانة للحفاظ على درجات الحرارة المحيطة ضمن نطاق 0 إلى 60 درجة مئوية.

الامتثال والشهادات

الوحدة معتمدة للاستخدام في المناطق الخطرة من الفئة 2 (II 3 G, EEx nL IIC T4) وفقًا لـ Nemko 02ATEX431U.

الأسئلة الشائعة

هل تتطلب هذه الوحدة معايرة ميدانية؟
لا، تم معايرة KJ3002X1-BG2 في المصنع ولا تتطلب معايرة ميدانية.

هل يمكن إزالة هذه الوحدة أثناء تشغيل النظام؟
نعم، تدعم الوحدة وظيفة RIUP (الإزالة والتركيب تحت الطاقة)، شريطة فصل طاقة المجال عند الكتلة الطرفية والوفاء بمتطلبات حث النظام.
