الوصف

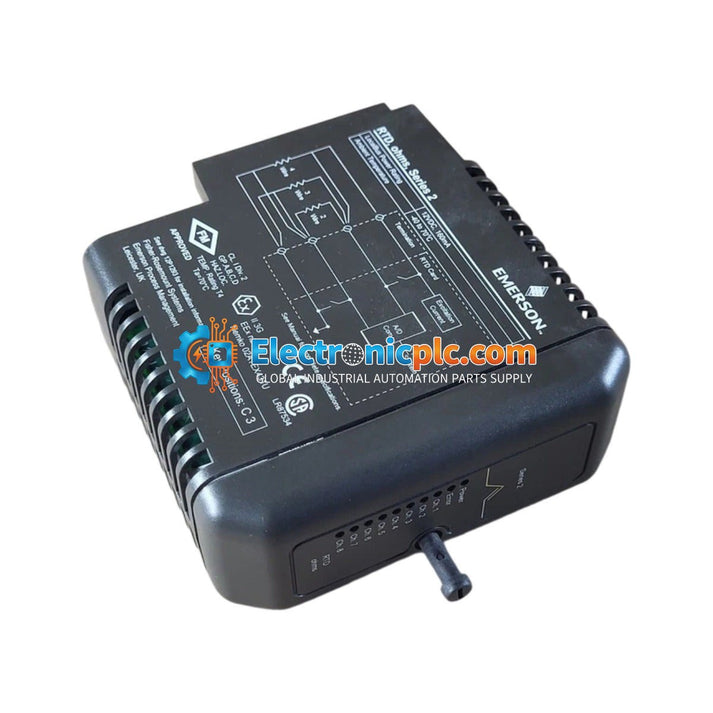

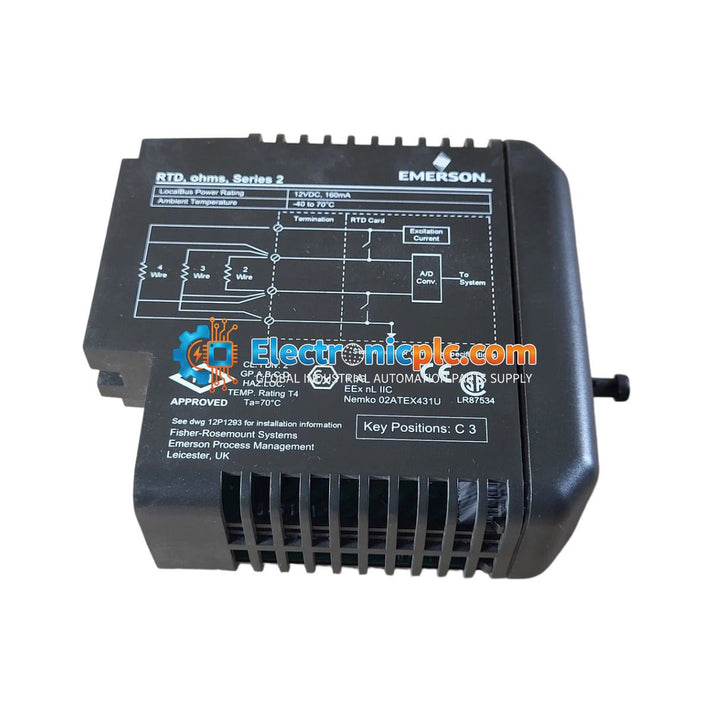

تُعد بطاقة إدخال RTD والمقاومة عالية الكثافة Emerson DeltaV KJ3225X1-BA1 (12P4174X032) مصممة لنظام التحكم الموزع DeltaV. توفر وحدة الإدخال/الإخراج هذه إمكانات قياس دقيقة لمراقبة درجة الحرارة الصناعية وتطبيقات الاستشعار القائمة على المقاومة. وهي مصممة للربط مباشرة مع مستشعرات RTD المركبة في الحقل، وتحويل قيم المقاومة التناظرية إلى بيانات رقمية للمعالجة داخل بيئة وحدة التحكم DeltaV. تدعم الوحدة أنواعًا وتكوينات متعددة للمستشعرات، مما يضمن الحصول على بيانات موثوقة في حلقات أتمتة العمليات الهامة.

الميزات

• تدعم تكوينات RTD القياسية ثنائية وثلاثية ورباعية الأسلاك.
• تحويل تناظري إلى رقمي عالي الدقة لمراقبة دقيقة لدرجة الحرارة.
• عزل متكامل من قناة إلى قناة لتقليل تداخل الإشارة.
• مصممة للاندماج السلس في حوامل الإدخال/الإخراج DeltaV.
• تدعم تشخيصات جانب الحقل للكشف السريع عن الأعطال والصيانة.

التطبيقات

تُستخدم بطاقة الإدخال هذه على نطاق واسع في الصناعات التحويلية بما في ذلك النفط والغاز، ومعالجة المواد الكيميائية، وتوليد الطاقة، ومعالجة المياه. وهي مناسبة بشكل خاص للتطبيقات التي تتطلب تتبعًا عالي الدقة لدرجة الحرارة، مثل مراقبة أوعية المفاعل، وتحليل كفاءة المبادلات الحرارية، وأنظمة التحكم في الغلايات.

المواصفات الفنية

إرشادات التثبيت

• تأكد من إيقاف تشغيل حامل الإدخال/الإخراج DeltaV قبل إدخال الوحدة أو إزالتها.
• تحقق من أن الوحدة مثبتة بشكل صحيح في الفتحة المخصصة في الحامل لضمان الاتصال الصحيح باللوحة الخلفية.
• استخدم كابلات زوجية مجدولة ومحمية لتوصيلات الأسلاك الميدانية لتقليل التداخل الكهرومغناطيسي (EMI).
• تأكد من التأريض الصحيح لأغلفة الكابلات عند كتلة إنهاء الحقل أو وفقًا لما هو محدد في دليل تثبيت DeltaV.
• حافظ على تهوية كافية في الخزانة لمنع تراكم الحرارة، مع الحفاظ على درجة الحرارة المحيطة ضمن نطاق التشغيل المحدد.
• تعامل مع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية لمنع تلف الدوائر الداخلية.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لـ KJ3225X1-BA1؟

KJ3225X1-BA1 هي وحدة إدخال تناظرية مصممة خصيصًا لقراءة مدخلات RTD والمقاومة لنظام Emerson DeltaV، مما يتيح مراقبة دقيقة لدرجة الحرارة والمقاومة في حلقات التحكم في العمليات.

هل هذه الوحدة متوافقة مع جميع أنظمة DeltaV؟

هذه الوحدة مصممة لنظام التحكم الموزع DeltaV. يرجى التحقق من البرامج الثابتة لوحدة التحكم الخاصة بك ومراجعة حامل الإدخال/الإخراج لضمان التوافق الكامل مع بنية نظامك الحالية.
