الوصف

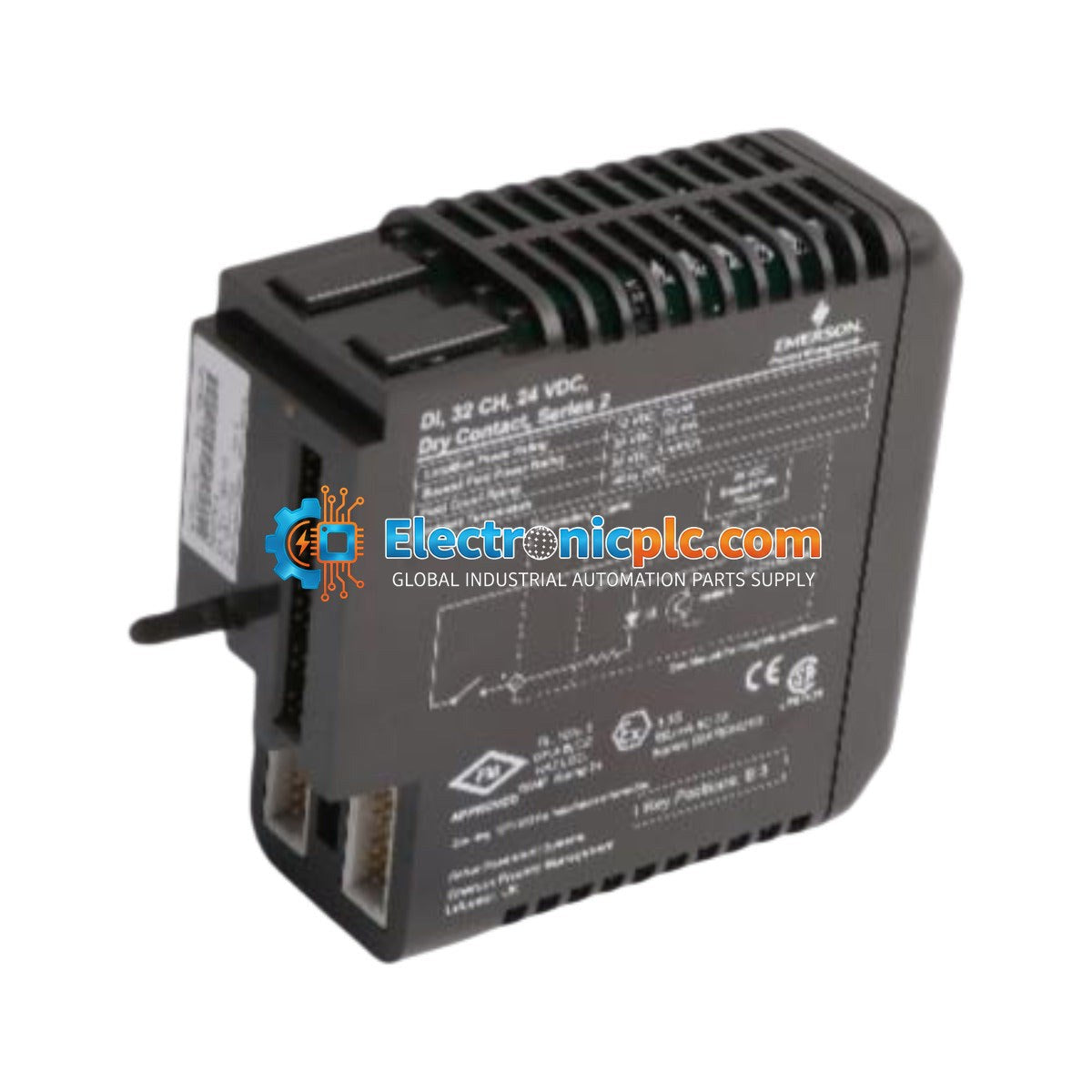

Emerson DeltaV KJ3203X1-BA1 هي وحدة إدخال منفصلة عالية الكثافة مصممة للتكامل داخل نظام التحكم الموزع (DCS) DeltaV. توفر هذه الوحدة 32 قناة إدخال منفصلة 24VDC، مما يسمح بمراقبة المفاتيح وأجهزة الاستشعار والأجهزة الأخرى التي تصدر إشارة ثنائية والمثبتة في الحقل. تم تصميمها لتوفير اكتساب إشارة موثوق به لتطبيقات أتمتة العمليات، مما يضمن اتصالاً سلساً بين الأجهزة الحقلية ووحدة التحكم في نظام التحكم.

الميزات

• سعة إدخال منفصلة 32 قناة لمتطلبات الإدخال/الإخراج عالية الكثافة.
• مصممة لمستويات إشارة 24VDC، متوافقة مع الأجهزة المنفصلة الصناعية القياسية.
• مُحسّنة للاستخدام داخل بنية النظام الفرعي للإدخال/الإخراج DeltaV.
• تدعم إمكانيات التبديل السريع للصيانة دون توقف النظام.
• ميزات تشخيصية متكاملة لمراقبة حالة القناة وصحة الوحدة.

التطبيقات

تُستخدم هذه الوحدة عادةً في الصناعات العملية مثل النفط والغاز، ومعالجة المواد الكيميائية، وتوليد الطاقة، ومعالجة المياه. تُستخدم للاتصال بالأجهزة الميدانية مثل مفاتيح الحد، ومستشعرات التقارب، وجهات الاتصال المساعدة لتوفير تغذية راجعة لحالة الوقت الفعلي لوحدة تحكم DeltaV.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل طاقة النظام قبل تركيب أو إزالة الوحدة من حامل الإدخال/الإخراج.
• تعامل مع الوحدة باستخدام احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة لمنع تلف الدوائر الداخلية.
• تحقق من أن الوحدة مثبتة بالكامل في الفتحة المخصصة على حامل الإدخال/الإخراج DeltaV لضمان اتصال اللوحة الخلفية بشكل صحيح.
• استخدم كابلات محمية لإدخالات الحقل لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
• تأكد من إنهاء جميع الأسلاك الحقلية بشكل صحيح وفقًا لمخططات حلقة النظام والأكواد الكهربائية المحلية.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة KJ3203X1-BA1؟

تعد KJ3203X1-BA1 وحدة إدخال منفصلة بـ 32 قناة تُستخدم لمراقبة الإشارات الثنائية 24VDC من الأجهزة الميدانية ونقل تلك البيانات إلى نظام Emerson DeltaV DCS.

هل هذه الوحدة قابلة للتبديل السريع؟

نعم، تم تصميم وحدات إدخال/إخراج DeltaV لتكون قابلة للتبديل السريع، مما يسمح باستبدالها أثناء تشغيل النظام دون الحاجة إلى إيقاف تشغيل وحدة التحكم بشكل كامل.

ما مستوى الجهد الذي تدعمه هذه الوحدة؟

تم تصميم هذه الوحدة خصيصًا لإشارات الإدخال المنفصلة 24VDC.
