الوصف

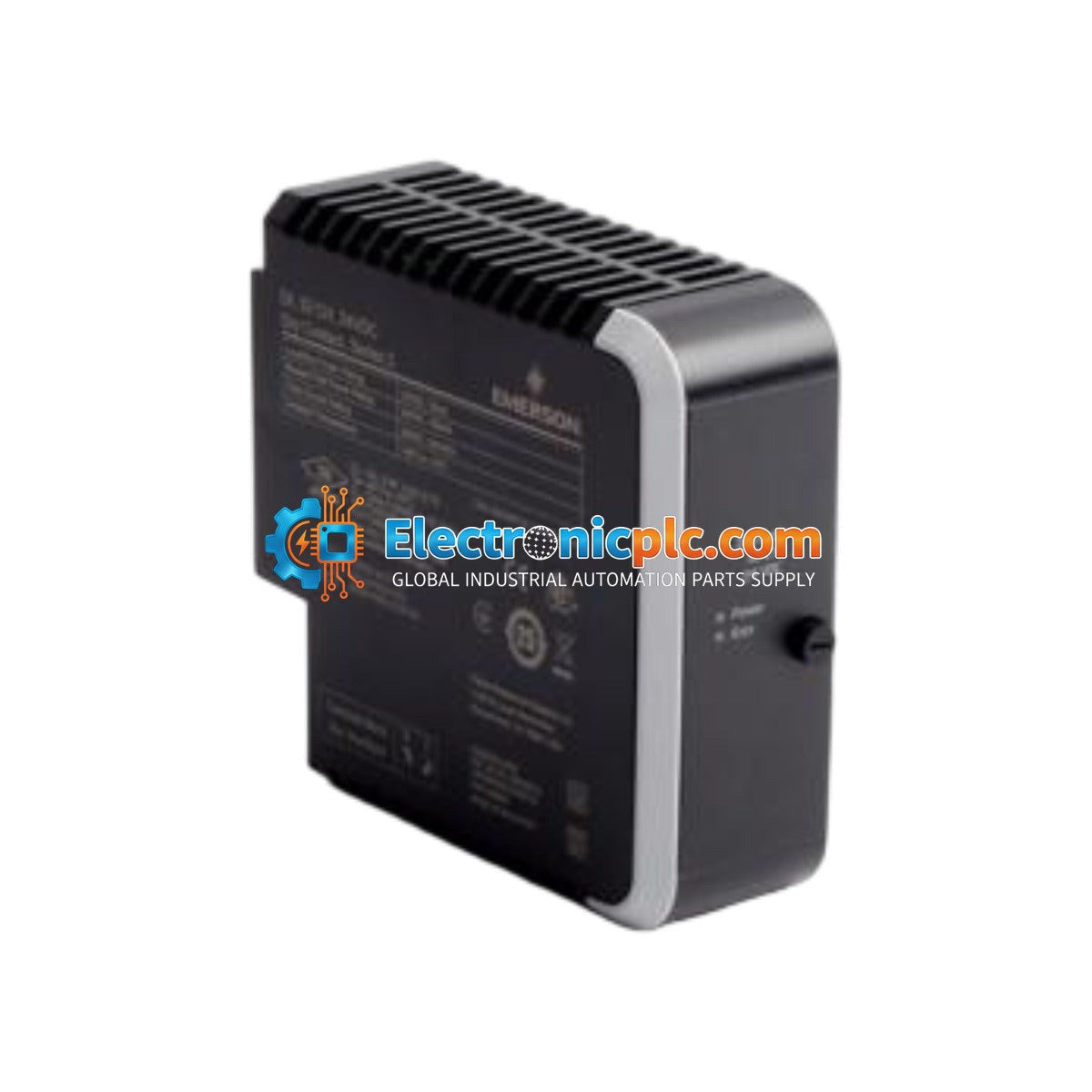

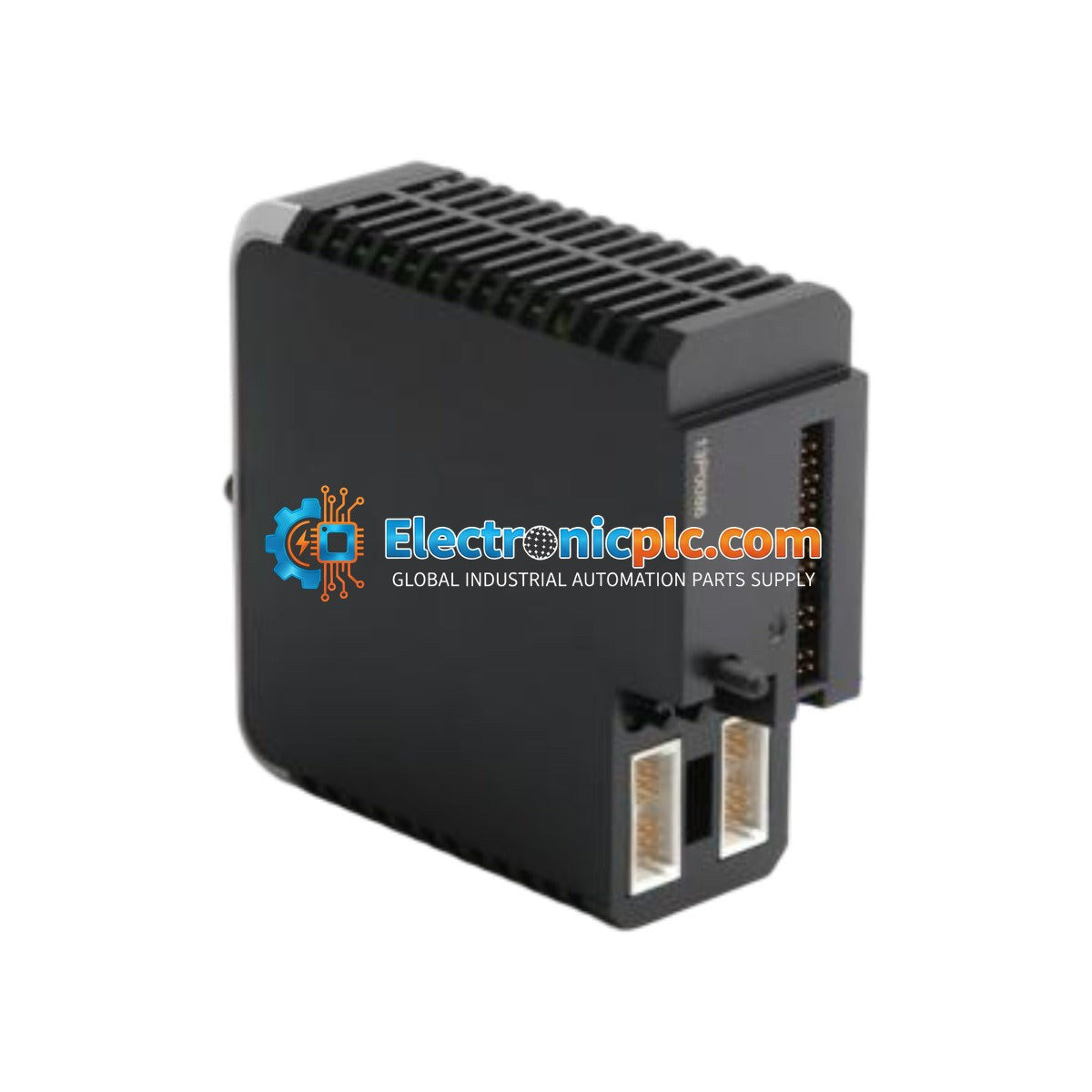

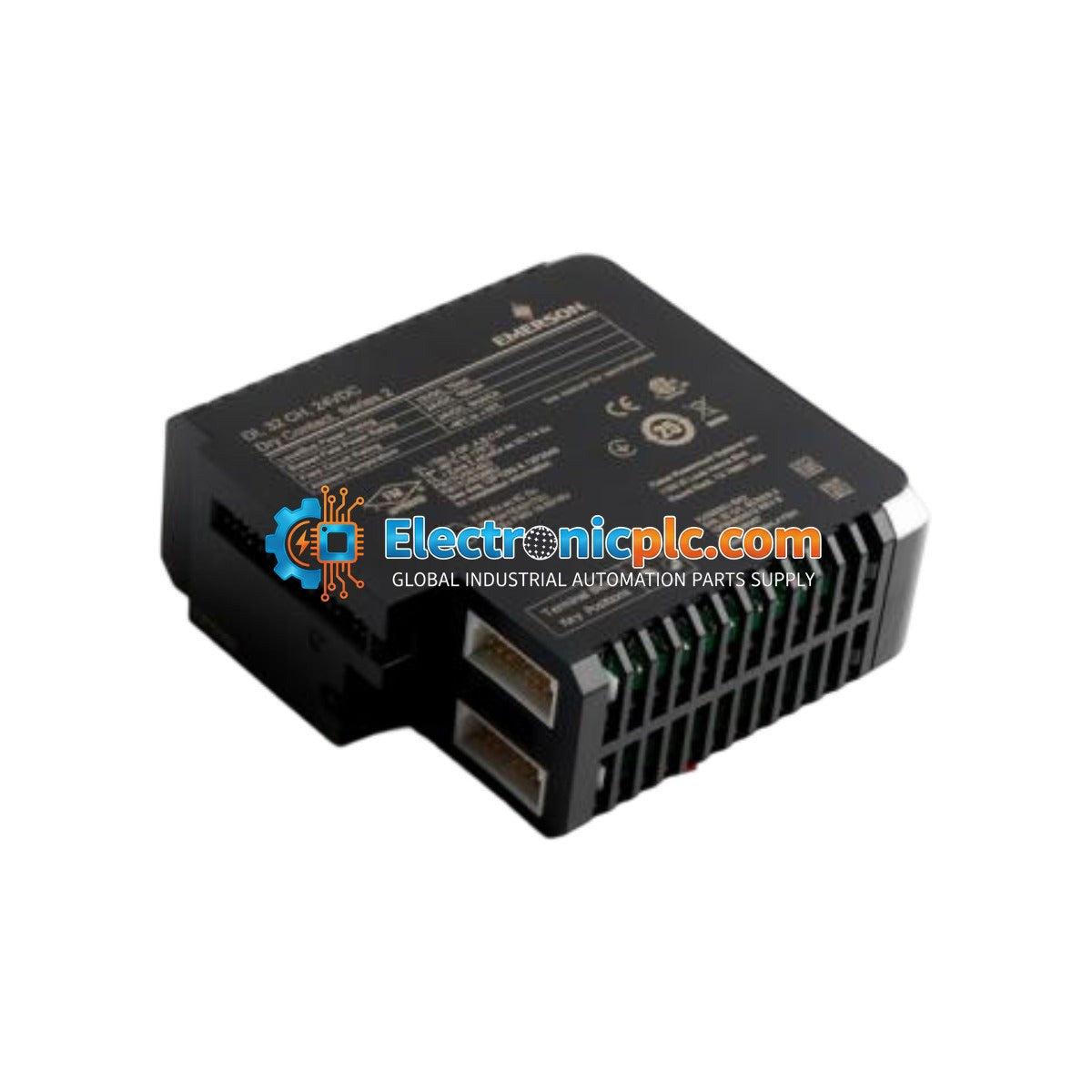

Emerson DeltaV VE4001S2T2B4 هو وحدة إدخال رقمية عالية الكثافة ذات 32 قناة، مصممة للتكامل ضمن منصات أتمتة DeltaV S-Series و M-Series. تم تصميم هذه الوحدة لمراقبة حالة الأجهزة الموجودة في الموقع مثل المفاتيح والأزرار الضاغطة وموصلات المرحلات عن طريق توفير جهد إثارة بقيمة 24 فولت تيار مستمر. وهي مُحسّنة خصيصًا للتطبيقات عالية الكثافة في قطاعات النفط والغاز، ومعالجة المواد الكيميائية، وتوليد الطاقة، حيث تكون كفاءة المساحة والمراقبة الموثوقة للحالة الرقمية أمرًا بالغ الأهمية. تتميز الوحدة بترشيح مدمج وعزل جلفاني للحفاظ على سلامة الإشارة في البيئات الصناعية ذات التداخل الكهرومغناطيسي العالي.

الميزات

• 32 قناة إدخال رقمية مستقلة لكل وحدة.
• تدعم استشعار التلامس الجاف بجهد إثارة 24 فولت تيار مستمر.
• تصميم قابل للتبديل الساخن للصيانة دون توقف النظام.
• تدعم التكوينات المتكررة عند إقرانها بكتل طرفية مناسبة.
• مؤشرات حالة LED مدمجة لكل قناة على اللوحة الأمامية.
• ترشيح رقمي متقدم للتخفيف من ارتداد التلامس والضوضاء.
• عزل جلفاني (250 فولت تيار متردد بين الحقل والمنطق) لتعزيز حماية النظام.

التطبيقات

تستخدم هذه الوحدة على نطاق واسع في أنظمة التحكم بالعمليات لمراقبة التداخلات الحرجة، ومدخلات إيقاف التشغيل في حالات الطوارئ (ESD)، والتغذية الراجعة العامة للحالة الرقمية من أدوات القياس الميدانية. تصميمها عالي الكثافة يجعلها مثالية للخزانات التي يكون فيها عدد المدخلات/المخرجات مرتفعًا والمساحة محدودة.

المواصفات الفنية

إرشادات التركيب

• تأكد من إيقاف تشغيل حامل النظام قبل إدخال أو إزالة الوحدة، ما لم يتم تكوين النظام خصيصًا للتبديل الساخن في بيئة حية.
• استخدم كابلات محمية لمدخلات الحقل لتقليل التداخل الكهرومغناطيسي (EMI).
• تأكد من تأريض حامل DeltaV بشكل صحيح بهيكل الخزانة للحفاظ على سلامة الإشارة والسلامة.
• تأكد من أن الوحدة مثبتة بالكامل في فتحة الحامل وأن آلية القفل تعمل.
• تعامل بعناية لمنع تلف التفريغ الكهروستاتيكي (ESD)؛ استخدم حزام معصم مؤرض عند التعامل مع المكونات الإلكترونية.
• حافظ على تدفق هواء كافٍ داخل الخزانة لضمان عمل الوحدة ضمن نطاق درجة الحرارة المحدد (-40 إلى 70 درجة مئوية).

الأسئلة الشائعة

هل VE4001S2T2B4 متوافق مع أنظمة M-Series القديمة؟
نعم، تم تصميم هذه الوحدة لتكون متوافقة مع كل من منصات أتمتة DeltaV S-Series و M-Series.

هل تدعم هذه الوحدة التكرار؟
نعم، يدعم VE4001S2T2B4 التكوينات المتكررة عند تثبيته على كتلة طرفية متكررة، مما يتيح التشغيل عالي التوافر.

ما هو الغرض من الإثارة بجهد 24 فولت تيار مستمر؟
يتم توفير الإثارة بجهد 24 فولت تيار مستمر بواسطة الوحدة لاكتشاف حالة التلامسات الجافة (المفاتيح أو المرحلات) في الحقل، مما يسمح للنظام بتحديد ما إذا كانت الدائرة مفتوحة أم مغلقة.
