الوصف

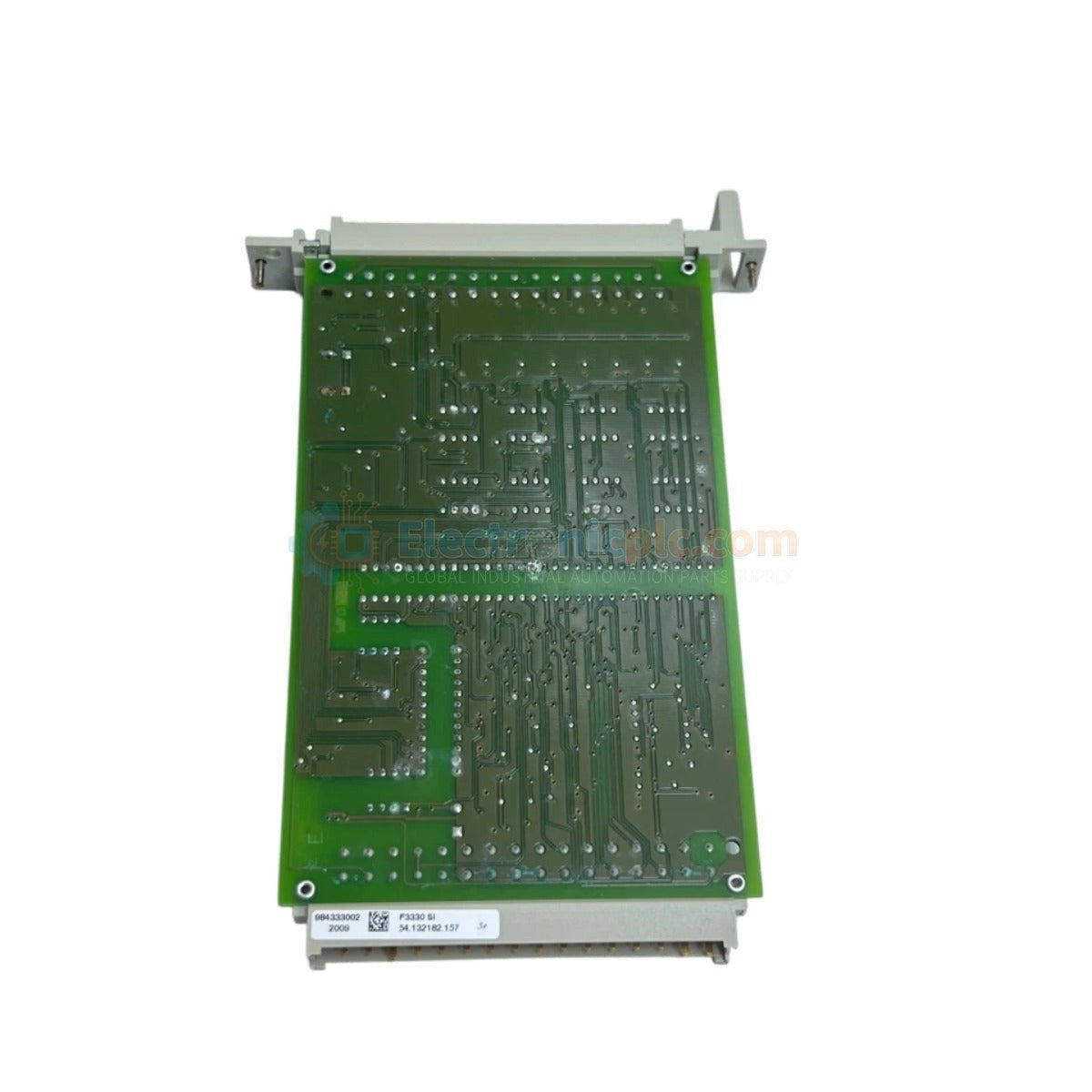

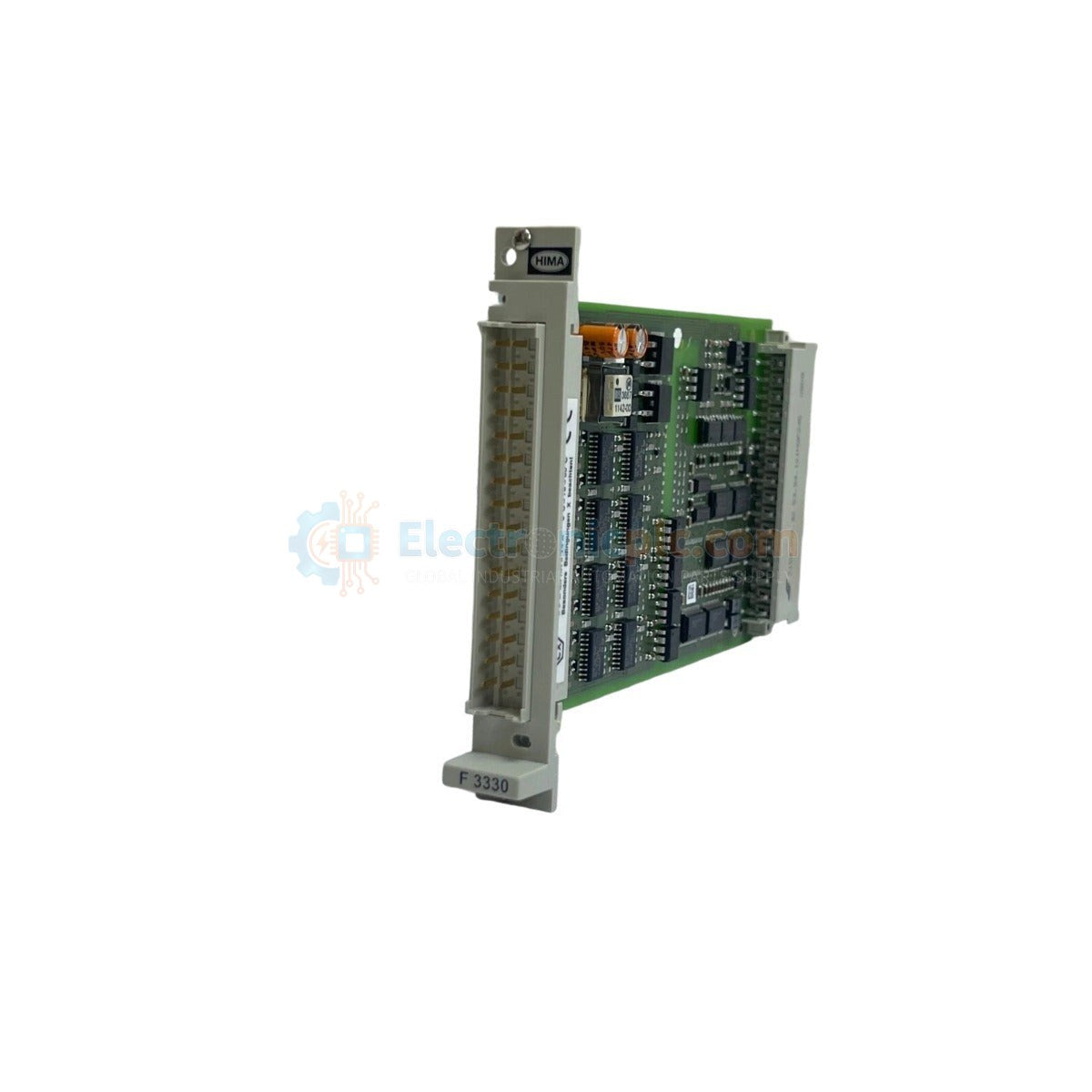

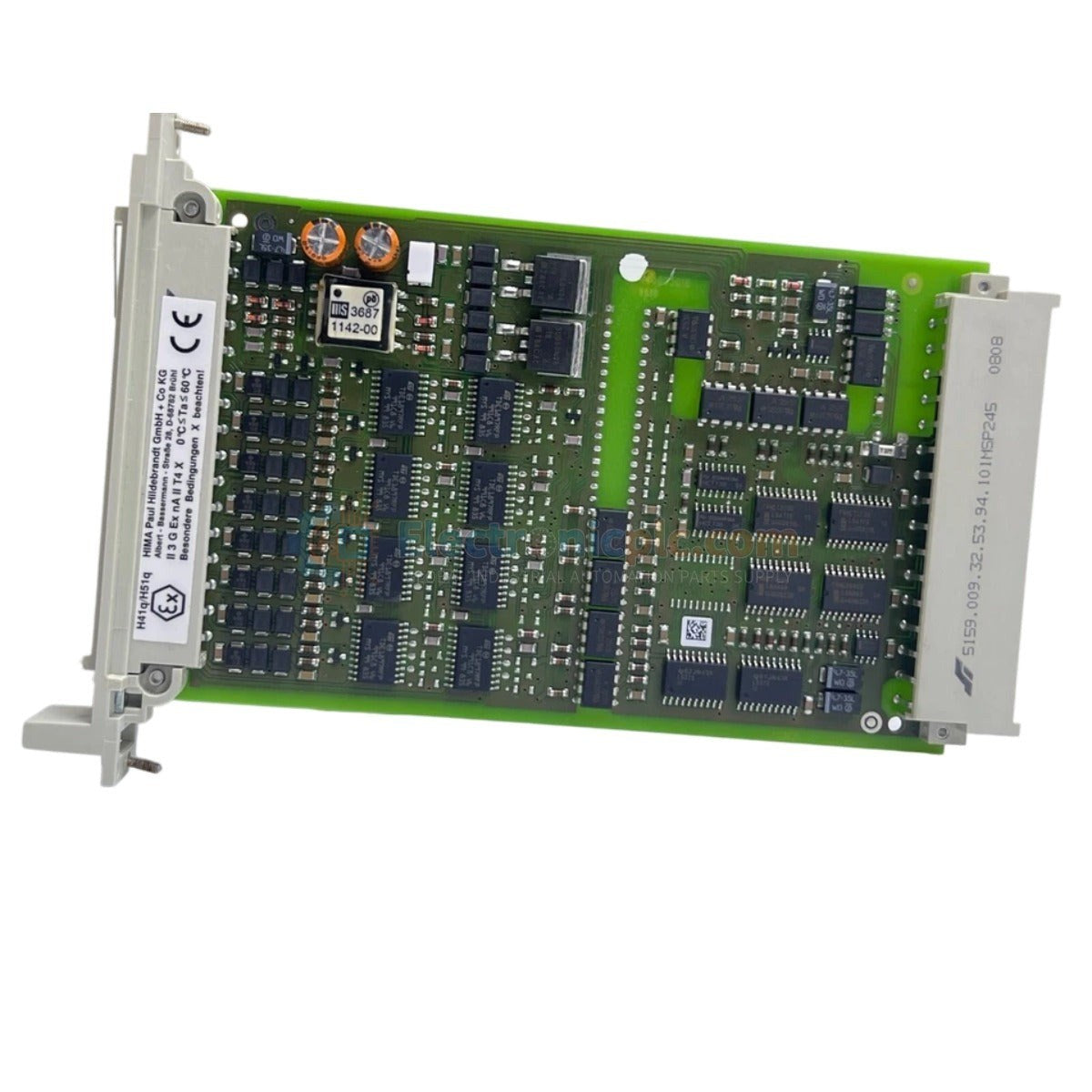

HIMA F 3330 (رقم القطعة 98 4333002) هو وحدة خرج رقمية ذات 8 قنوات مصممة لأنظمة التحكم HIMA المتعلقة بالسلامة. صُممت هذه الوحدة لبيئات التوفر العالي مثل المصافي ومنشآت المعالجة الكيميائية ومحطات الطاقة، وتوفر معالجة إشارات موثوقة ومحددة للمشغلات والمرحلات الحيوية. تم بناؤها لتلبية متطلبات السلامة الصارمة، مما يضمن أداءً ثابتًا في أنظمة السلامة الآلية (SIS).

الميزات

• 8 قنوات مستقلة: توفر ثماني قنوات إخراج منفصلة، كل منها قادر على توفير 0.5 أمبير عند 24 فولت تيار مستمر.
• تصميم مصنف للسلامة: يتميز بدوائر معزولة كلفانيًا لحماية سلامة النظام ومراقبة الأعطال المدمجة لتشخيص محسّن.
• مراقبة الحالة: مزودة بمؤشرات LED في اللوحة الأمامية للتأكيد البصري الفوري لحالة القناة وسلامة الوحدة.
• بناء قوي: مصممة للتركيب القياسي على الرف داخل وحدات التحكم في السلامة HIMA.

المواصفات الفنية

إرشادات التركيب

• المناولة: تحتوي هذه الوحدة على مكونات إلكترونية حساسة. استخدم دائمًا حماية ESD (التفريغ الكهروستاتيكي) المناسبة عند التعامل مع الوحدة.
• الطاقة: تأكد من فصل طاقة النظام قبل إدخال الوحدة أو إزالتها من الرف لمنع القوس الكهربائي أو تلف اللوحة الخلفية.
• التركيب: تأكد من تثبيت الوحدة بالكامل في فتحة الرف المخصصة وتأمينها وفقًا لوثائق نظام HIMA.
• الأسلاك: استخدم كابلات محمية لجميع وصلات الإخراج لتقليل تداخل EMI. تأكد من أن أحمال الإخراج لا تتجاوز 0.5 أمبير لكل قناة لمنع الحمل الحراري الزائد.
• البيئة: حافظ على تهوية كافية داخل الخزانة لضمان عمل الوحدة ضمن نطاق درجة الحرارة المحدد من 0 إلى 60 درجة مئوية.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة HIMA F 3330؟

تعد F 3330 وحدة إخراج رقمية تستخدم في تطبيقات السلامة الحرجة لقيادة الأحمال الخارجية مثل المرحلات أو الملفات اللولبية بناءً على الأوامر الصادرة من وحدة التحكم في السلامة HIMA.

هل هذه الوحدة متوافقة مع رفوف HIMA القياسية؟

نعم، تم تصميم F 3330 لتكوينات التركيب على الرف القياسية لـ HIMA المستخدمة في بنى أنظمة السلامة الخاصة بهم.

هل تتضمن هذه الوحدة مراقبة الأعطال؟

نعم، تتضمن الوحدة مراقبة أعطال مدمجة لاكتشاف المشكلات على مستوى القناة والإبلاغ عنها، وهو أمر ضروري للحفاظ على مستويات سلامة السلامة في العمليات الصناعية.
