الوصف

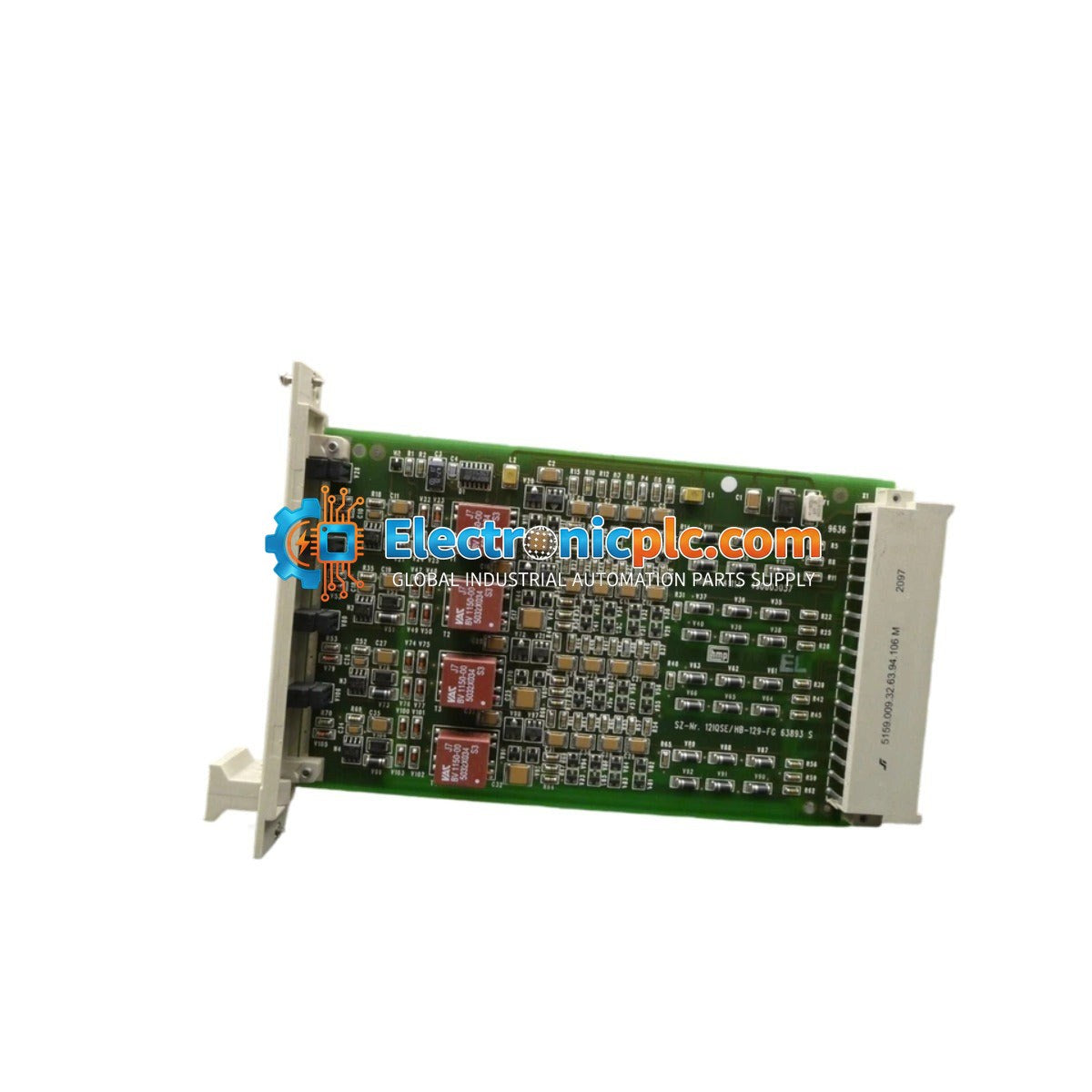

HIMA F 4111A عبارة عن وحدة بوابة AND رباعية آمنة ضد الأعطال، مصممة لهندسة نظام السلامة Planar-F. يقوم مكون وحدة التحكم في السلامة الصلب هذا بتنفيذ عمليات AND منطقية حتمية لإرسال إشارات عالية النزاهة في تطبيقات السلامة الحيوية. من خلال توفير منطق يعتمد على الأجهزة، يضمن F 4111A استيفاء شروط سلامة محددة قبل السماح بتنفيذ العملية، مما يقلل بشكل فعال من مخاطر التعثرات الزائفة وتوقف النظام في البيئات الصناعية الصعبة.

الميزات

• أربع دوائر بوابة AND مستقلة، سلكية صلبة لمنطق السلامة عالي النزاهة.
• تصميم آمن ضد الأعطال: ينتقل إلى حالة عدم التنشيط عند فقدان الإشارة أو فشل المكونات الداخلية.
• محصن ضد الثغرات الأمنية المستندة إلى البرامج وأخطاء المنطق الناتجة عن التداخل الكهرومغناطيسي.
• مصمم للدمج ضمن نظام السلامة HIMA Planar-F القوي.
• تشغيل موثوق به في تطبيقات إيقاف الطوارئ (ESD) ذات المخاطر العالية.

التطبيقات

يستخدم F 4111A بشكل أساسي في القطاعات الحيوية للسلامة التي تتطلب منطقًا حتميًا، بما في ذلك:

• منصات الحفر البحرية وأنظمة السلامة البحرية.
• مصافي البتروكيماويات ومصانع معالجة المواد الكيميائية الخطرة.
• أنظمة إيقاف الطوارئ (ESD) التي تتطلب حماية على المستوى المادي.
• أنظمة الأجهزة المجهزة للسلامة (SIS) حيث يكون المنطق المستقل عن البرامج إلزاميًا.

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل طاقة النظام بالكامل قبل إدخال أو إزالة الوحدة من اللوحة الخلفية لـ Planar-F.
• تعامل مع الوحدة باستخدام ممارسات آمنة ضد التفريغ الكهروستاتيكي لمنع تلف المكونات الداخلية.
• تحقق من أن جميع الأسلاك الميدانية مؤمنة بشكل صحيح بأطراف اللوحة الخلفية للحفاظ على سلامة الإشارة.
• تأكد من وجود تهوية كافية داخل الخزانة للحفاظ على درجة حرارة التشغيل بين 0 و 60 درجة مئوية.
• حافظ على توجيه كابلات الإشارة بعيدًا عن خطوط الطاقة ذات الجهد العالي ومصادر التداخل الكهرومغناطيسي الكبيرة لمنع الضوضاء المستحثة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لـ F 4111A؟

يعمل F 4111A كبوابة AND مبرمجة بالأجهزة. يتطلب أن تكون جميع المدخلات في حالة عالية لإنتاج إخراج عالي، مما يمثل طبقة منطقية حاسمة في أنظمة السلامة المبرمجة.

هل هذه الوحدة قابلة للبرمجة؟

لا، F 4111A جزء من نظام Planar-F، الذي يستخدم بنية سلكية صلبة وغير قابلة للبرمجة. يتم تحديد المنطق من خلال الأسلاك المادية للوحة الخلفية للنظام.

ماذا يحدث إذا فقدت الوحدة الطاقة؟

تم تصميم الوحدة لتكون آمنة ضد الأعطال؛ في حالة فقدان الطاقة أو فشل المكونات الداخلية، تنتقل الوحدة إلى حالة آمنة وغير نشطة.
