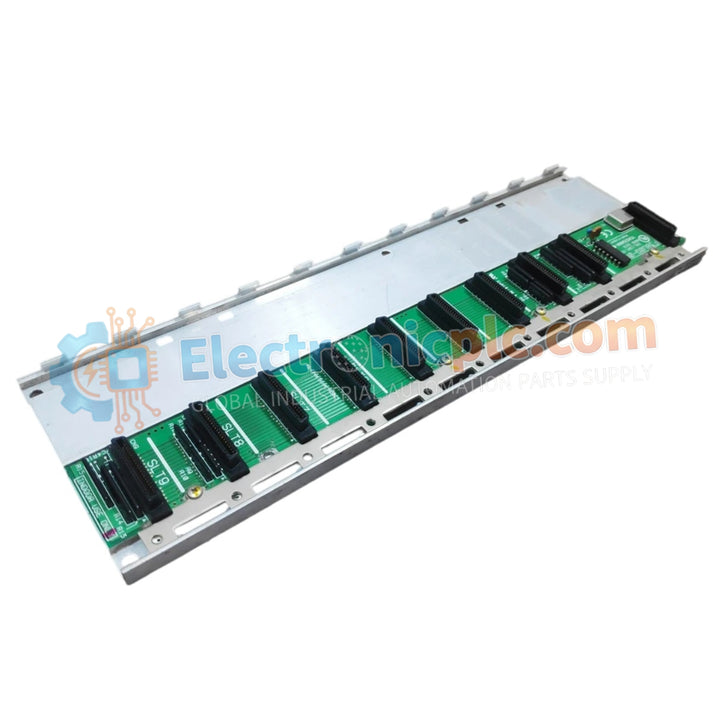

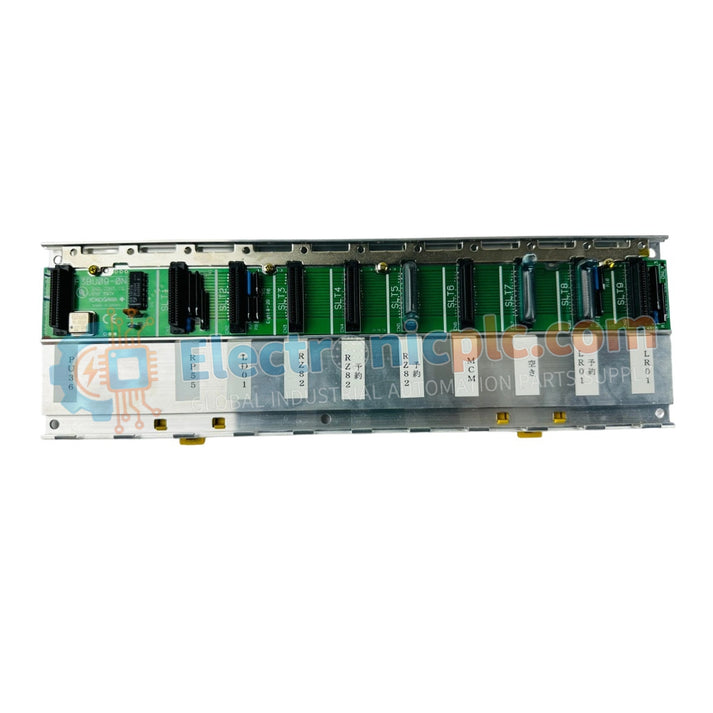

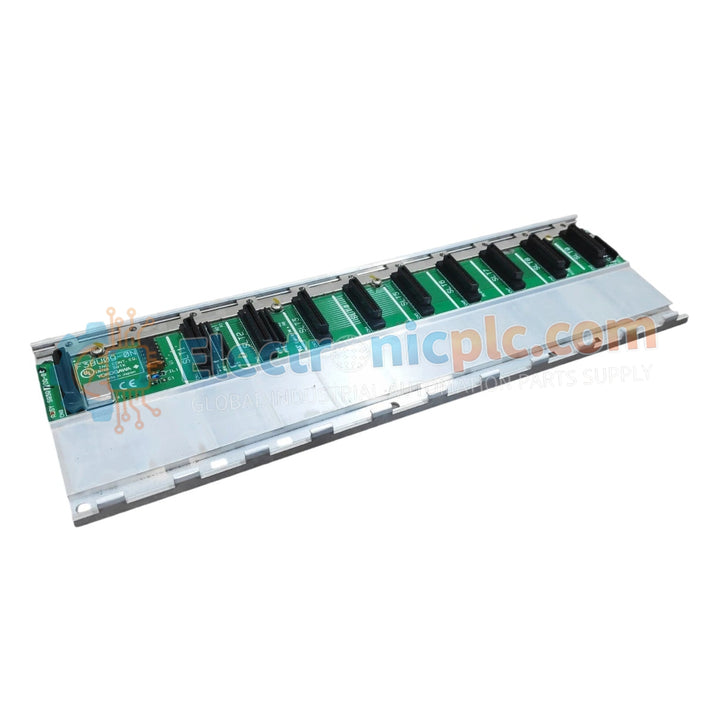

تم تكوينه للتوزيع متعدد الوحدات في شبكات التحكم FA-M3، ويوفر Yokogawa F3BU09-0N (الوحدة الأساسية F3BU09-0N) تنفيذًا كهربائيًا مباشرًا ماديًا ولوحة خلفية لمعالجات النظام ووحدات الطاقة وتكامل الإدخال/الإخراج.

مواصفات الأجهزة

بنية اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) من Yokogawa

تعمل الوحدة F3BU09-0N كدعامة ميكانيكية وكهربائية لنظام PLC من FA-M3. وتسهل سرعة الاتصال بالحافلة الخلفية عالية السرعة، مما يضمن أن الوحدات المثبتة داخل الفتحات التسع تحافظ على تبادل البيانات المتزامن مع وحدة المعالجة المركزية. يعمل التصميم على تحسين قياس كثافة الإدخال/الإخراج من خلال توفير إطار عمل صلب يدعم التثبيت المادي للوحدات ذات العرض المتنوع. ومن خلال توفير أرضية مرجعية مستقرة ومسار لتوزيع الطاقة عبر اللوحة الخلفية، تضمن هذه الوحدة سلامة إشارة متسقة لمعالجة البيانات الرقمية والتناظرية عالية السرعة.

الأسئلة الشائعة

س: هل يمكن تركيب الوحدة الأساسية في أي اتجاه؟

ج: تم تصميم الوحدة الأساسية بشكل أساسي للتركيب الأفقي لضمان تدفق هواء مثالي عبر الوحدات. قد يؤدي التركيب في اتجاهات أخرى إلى تقييد التشتت الحراري ولا يوصى به إلا إذا كان تصميم التبريد البيئي للوحة المضيفة يدعمه صراحةً.

س: هل توجد متطلبات محددة لأجهزة التثبيت؟

ج: تم تصميم الوحدة للتركيب باستخدام مسامير M4 عبر فتحات التثبيت بقطر 5 مم. تأكد من إحكام جميع أجهزة التثبيت بالحد الأقصى للعزم المحدد للحفاظ على الاستقرار الهيكلي ومقاومة الاهتزاز في البيئات الصناعية.

إرشادات التثبيت الميداني

1. تأكد من أن سطح التثبيت مستوٍ وقادر على تحمل الوزن المشترك للوحدة الأساسية وجميع الوحدات المثبتة.
2. حافظ على مسافة لا تقل عن 50 مم حول الوحدة الأساسية لتسهيل التبريد بالحمل الحراري الطبيعي ومنع تراكم الحرارة.
3. قبل التثبيت، تأكد من أن البيئة خالية من الغازات المسببة للتآكل والغبار الزائد، كما هو محدد في متطلبات الغلاف الجوي المحيط.
4. إذا كان التثبيت في بيئة ذات اهتزازات عالية، فاستخدم أقواس دعم ثانوية لتثبيت الوحدة الأساسية ومنع الإجهاد الميكانيكي على موصلات اللوحة الخلفية.
5. بعد تثبيت الوحدة الأساسية، تحقق من أن طرف التأريض متصل بأرضي منخفض المقاومة لتوفير حماية كافية ضد التفريغ الكهروستاتيكي (ESD).
