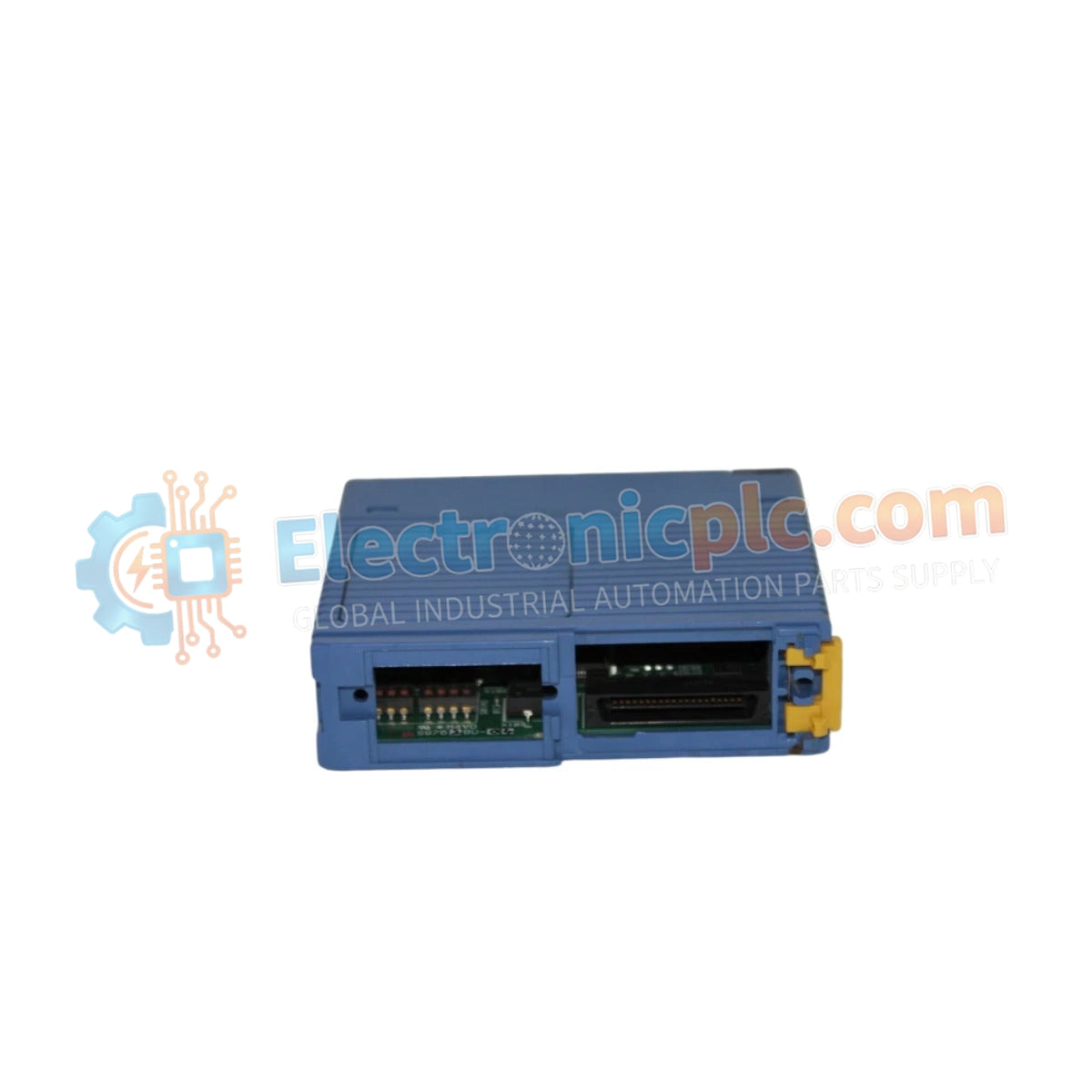

تم تكوينه لتوزيع الإشارة عالي السرعة في شبكات FA-M3، توفر وحدة Yokogawa F3LR02-0N (F3LR02 وحدة الناقل البصري FA-Bus) تنفيذًا ماديًا وكهربائيًا مباشرًا لنقل البيانات لمسافات طويلة باستخدام البروتوكولات البصرية.

مواصفات الأجهزة

التحكم الصناعي واتصال الشبكة

تدير بنية الوحدة سرعة اتصال ناقل اللوحة الخلفية لدعم تبادل البيانات الحتمي عبر محطات التحكم الموزعة. باستخدام واجهة بصرية إرسال/استقبال بمنفذين، تسهل F3LR02-0N زيادة كثافة الإدخال/الإخراج عبر تكوينات الربط المتسلسل (daisy-chain)، مما يسمح بحد أقصى 32 محطة لكل شبكة نظام. يوفر وسيط الإرسال البصري بطبيعته حصانة كاملة ضد التداخل الكهرومغناطيسي، مما يضمن بقاء حزم البيانات خالية من التلف حتى عند توجيهها بالقرب من المعدات الصناعية ذات الجهد العالي أو محركات التردد المتغير واسعة النطاق.

الأسئلة الشائعة

س: هل تتطلب F3LR02-0N أدوات تنظيف الألياف البصرية المتخصصة أثناء التركيب الميداني؟ ج: نعم. يجب تنظيف جميع موصلات الألياف باستخدام مناديل خالية من الوبر وكحول الأيزوبروبيل قبل الإدخال لمنع التوهين الناتج عن الغبار أو الحطام المجهري عند الواجهة البصرية.

س: هل يمكن تمديد مسافة الإرسال القصوى إلى ما بعد 500 متر؟ ج: لا. يتسبب تجاوز 500 متر في توهين إشارة بصرية غير مقبول وأخطاء في مزامنة الإطارات. تتطلب أي متطلبات تمديد استخدام مكررات بصرية وسيطة خارج بنية هذه الوحدة المحددة.

إرشادات التركيب الميداني

• إدارة الكابلات البصرية: قم بتوجيه كابلات الألياف البصرية عبر أنابيب مخصصة لمنع الإجهاد الميكانيكي أو الانحناء الدقيق. حافظ على نصف قطر انحناء لا يقل عن 10 أضعاف قطر الكابل للحفاظ على سلامة الإشارة.
• التركيب: قم بتثبيت الوحدة في فتحة الوحدة الأساسية FA-M3. تأكد من تعشيق آلية قفل الوحدة لمنع الانقطاعات المتقطعة المرتبطة بالاهتزاز للموصلات البصرية.
• التأريض: قم بتوصيل تأريض إطار الوحدة بقضيب التأريض الوقائي (PE) للخزانة. على الرغم من أن الألياف توفر عزلًا كهربائيًا، إلا أن التأريض الصحيح لهيكل الوحدة مطلوب لتقليل الفروق المحتملة وتقليل الضوضاء عالية التردد.
• التحقق من حالة مؤشر LED: عند التشغيل، راقب مؤشرات LED لتأكيد حالة الارتباط. يؤكد مؤشر الارتباط الثابت المزامنة البصرية الناجحة بين المحطات الرئيسية والفرعية في السلسلة المتتالية (daisy-chain).
