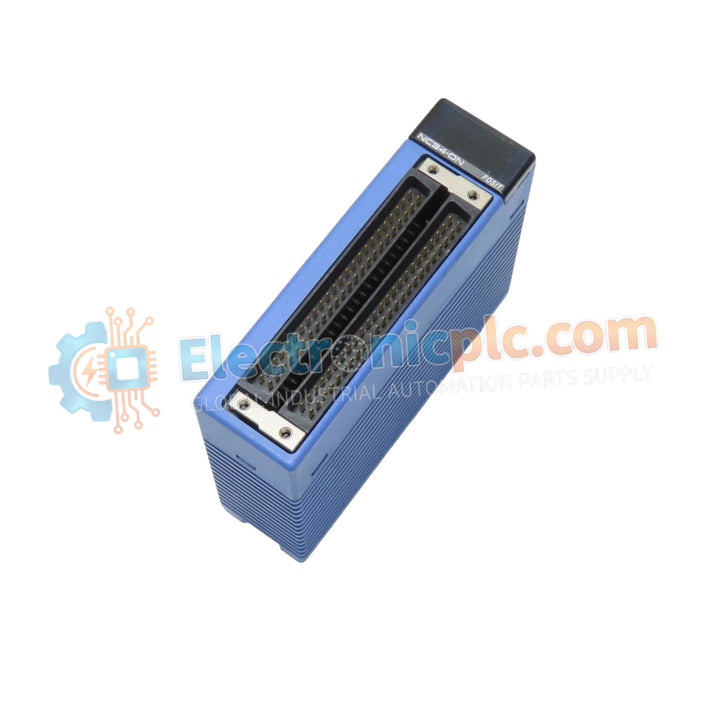

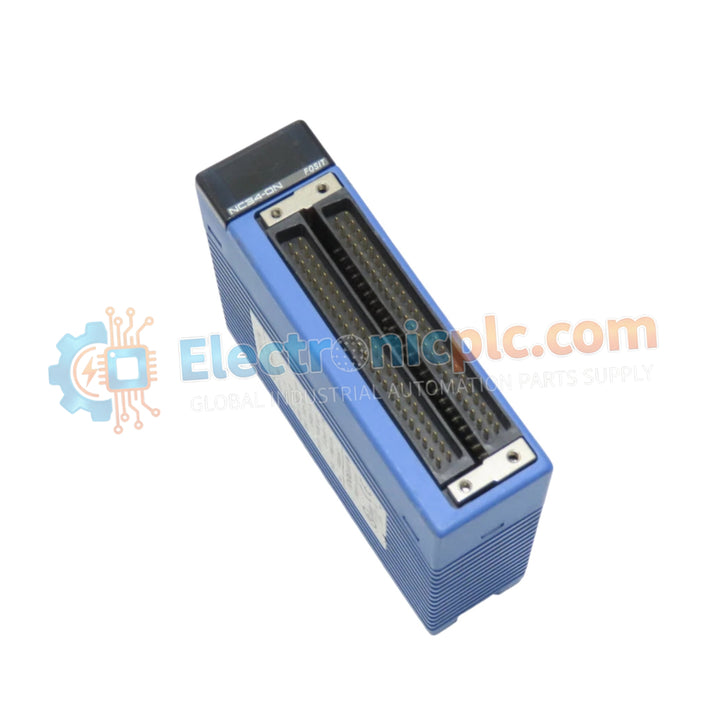

تُستخدم وحدة Yokogawa F3NC34-0N كوحدة تحديد المواقع الأساسية F3NC34-0N المستخدمة لتنفيذ حركة متعددة المحاور والتحكم في إخراج النبض عبر منصات التحكم FA-M3.

تفكيك اللاحقة ومصفوفة النموذج

• F3NC34: تحديد النموذج الأساسي لوحدة التحكم في تحديد المواقع رباعية المحاور المصممة لتطبيقات إخراج قطار النبض.
• -0N: لاحقة مراجعة بناء الأجهزة القياسية تشير إلى تصنيف بيئي صناعي قياسي بدون طلاءات خاصة.

المواصفات الفنية للأجهزة

العزل بين القنوات وتنفيذ إخراج النبض

تولد الوحدة قطارات نبض تفاضلية دقيقة لمحركات السيرفو والمحركات المتدرجة متعددة المحاور مع الحفاظ على العزل الجلفاني بين الدوائر المنطقية الداخلية وخطوط النبض/الاتجاه الجانبية للمجال. يتم الحفاظ على سلامة الإشارة بين القنوات من خلال عزل المقترن الضوئي عالي السرعة، مما يمنع الحلقات الأرضية وانتشار الضوضاء الكهربائية من مضخمات القيادة الخارجية إلى ناقل اللوحة الخلفية FA-M3.

الأسئلة المتداولة

س: هل تدعم وحدة F3NC34-0N التبديل السريع أثناء تنفيذ وحدة التحكم FA-M3 النشطة؟

ج: لا، يجب إيقاف تشغيل الوحدة الأساسية قبل تثبيت أو إزالة وحدات تحديد المواقع لمنع أخطاء ناقل اللوحة الخلفية أو تلف الأجهزة.

س: ما نوع إشارات التحكم التي تخرجها قنوات تحديد المواقع رباعية المحاور؟

توفر كل محور مخرجات نبض واتجاه تفاضلية أو جامع مفتوح مخصصة قادرة على قيادة واجهات التحكم في المحركات المتدرجة والسيرفو الصناعية.

إرشادات التثبيت الميداني

• أدخل الوحدة بإحكام في الفتحات المزدوجة المخصصة لوحدة FA-M3 الأساسية، مع ضمان المحاذاة الصحيحة لموصل اللوحة الخلفية وتثبيت المزلاج الميكانيكي.
• قم بتوصيل كابلات التحكم المحمية من الواجهة متعددة المسامير في اللوحة الأمامية إلى محركات المحركات، مع ضمان تأريض الدرع عند نقطة دخول العلبة لتقليل التداخل الكهرومغناطيسي.
• تأكد من أن درجات حرارة الخزانة المحيطة تظل ضمن النطاق المحدد من 0 إلى 55 درجة مئوية مع خلوص رأسي كافٍ للتبديد الحراري.
