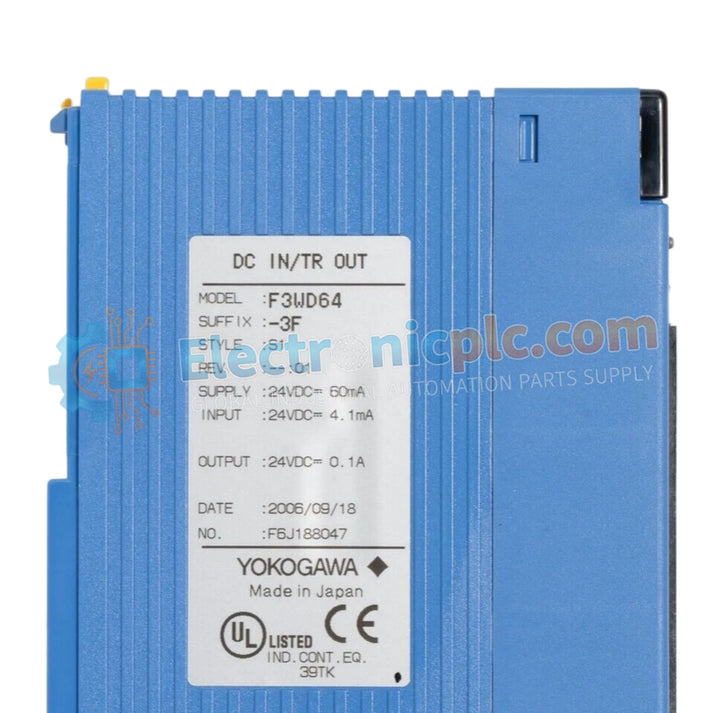

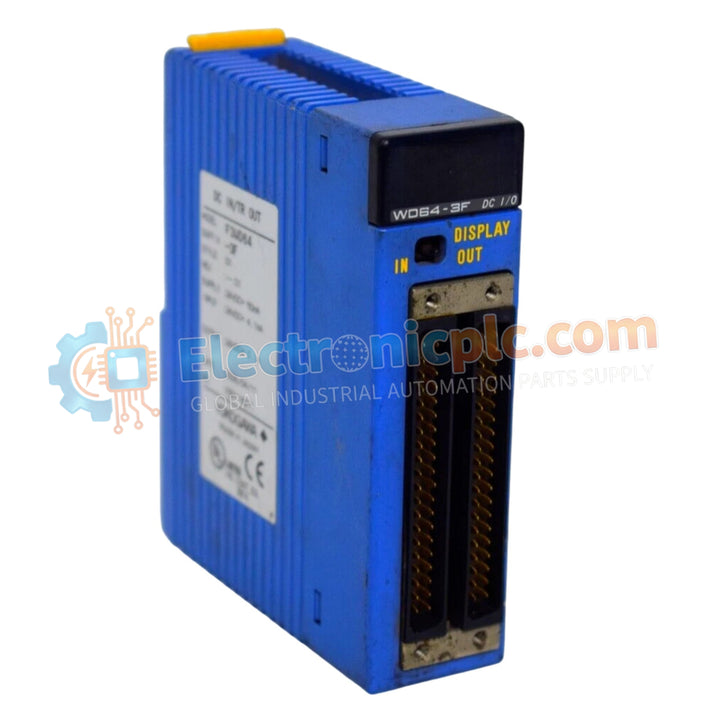

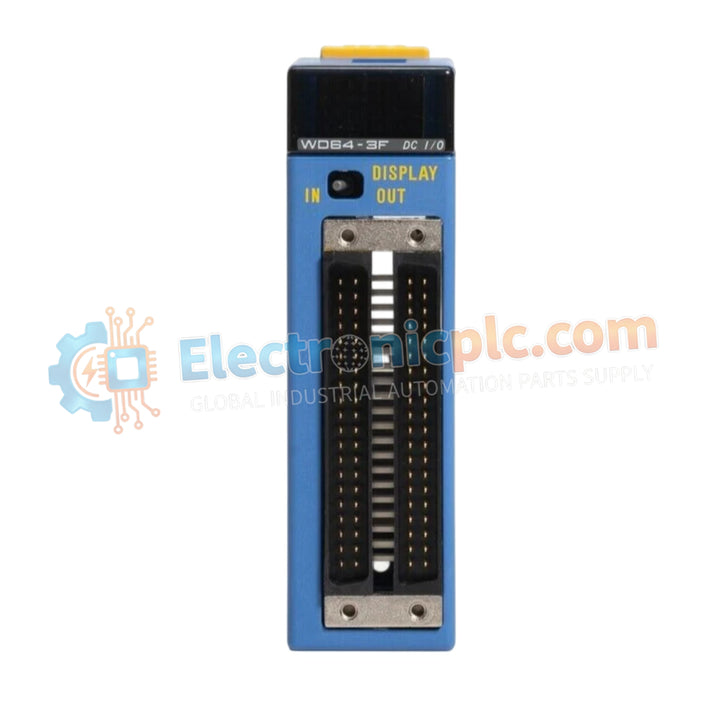

تم تكوين Yokogawa F3WD64-3F (وحدة الإدخال الرقمي F3WD64-3F) للحصول على إشارة عالية الكثافة في شبكات التحكم FA-M3، مما يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لمراقبة منفصلة من 64 نقطة.

تفسير اللاحقة ومصفوفة النموذج

• F3WD64-3F: تحديد الوحدة الأساسية لوحدة إدخال رقمية من 64 نقطة، مصممة لاستشعار العمليات عالية السرعة ضمن منصة وحدة التحكم المعيارية FA-M3.

المواصفات الفنية

التحكم الصناعي وتوسيع كثافة الإدخال/الإخراج

تستخدم وحدة F3WD64-3F بنية إدخال عالية الكثافة لزيادة استخدام مساحة الخزانة إلى أقصى حد مع الحفاظ على الاتصال الحتمي مع اللوحة الخلفية لـ FA-M3. تم تصميم الوحدة لالتقاط الإشارات بشكل موثوق عند مستوى منطق 24 فولت تيار مستمر، مما يضمن تسجيل انتقالات الإدخال بدقة عالية لمهام التحكم المتسلسلة. من خلال استخدام واجهة موصل 40 سنًا، تسهل الوحدة التوصيل الفعال بالأسلاك لتوسيع كثافة الإدخال/الإخراج على نطاق واسع، مما يضمن عدم تأثر سرعة الاتصال بحافلة اللوحة الخلفية بالعدد الكبير من نقاط الإدخال النشطة.

الأسئلة المتداولة

س: هل تدعم وحدة F3WD64-3F التبديل السريع أثناء تشغيل PLC النشط؟

ج: لا. لم يتم تصميم F3WD64-3F للتبديل السريع. يجب فصل طاقة الوحدة الأساسية قبل محاولة تركيب أو إزالة الوحدة لمنع تلف كهربائي لمسارات اتصال اللوحة الخلفية.

س: هل هذه الوحدة متوافقة مع جميع رفوف أساس سلسلة FA-M3؟

ج: تعتمد التوافق على مراجعة اللوحة الخلفية المحددة وسعة مصدر الطاقة؛ يرجى تأكيد متطلبات الفتحة المادية لتكوين موصل 40 سنًا قبل دمج النظام.

إرشادات التثبيت في الموقع

1. ثبت الوحدة بإحكام في فتحة الوحدة الأساسية المخصصة لـ FA-M3، مع التأكد من أن مسامير الموصل متصلة بالكامل باللوحة الخلفية لمنع مشاكل الإشارة المتقطعة.
2. تحقق من أن جهد إشارة الحقل الوارد 24 فولت تيار مستمر مستقر وضمن معلمات تشغيل الوحدة قبل تنشيط حلقات الإدخال.
3. استخدم مجموعة كبلات توصيل 40 سنًا تتوافق مع تكوين مسامير الوحدة، مع التأكد من أن جميع أطراف الأسلاك مجعدة ومثبتة لمنع الانقطاعات الناتجة عن الاهتزاز.
4. افصل كبلات إشارة الإدخال عن خطوط التيار المتردد عالية الجهد لتخفيف التداخل الكهرومغناطيسي، والذي يمكن أن يسبب انتقالات إدخال وهمية.
5. قم بإجراء فحص تشخيصي للحلقة باستخدام برنامج برمجة PLC بعد التثبيت للتحقق من أن جميع نقاط الإدخال الـ 64 معينة بشكل صحيح وتستجيب لحالات إشارة الحقل.
