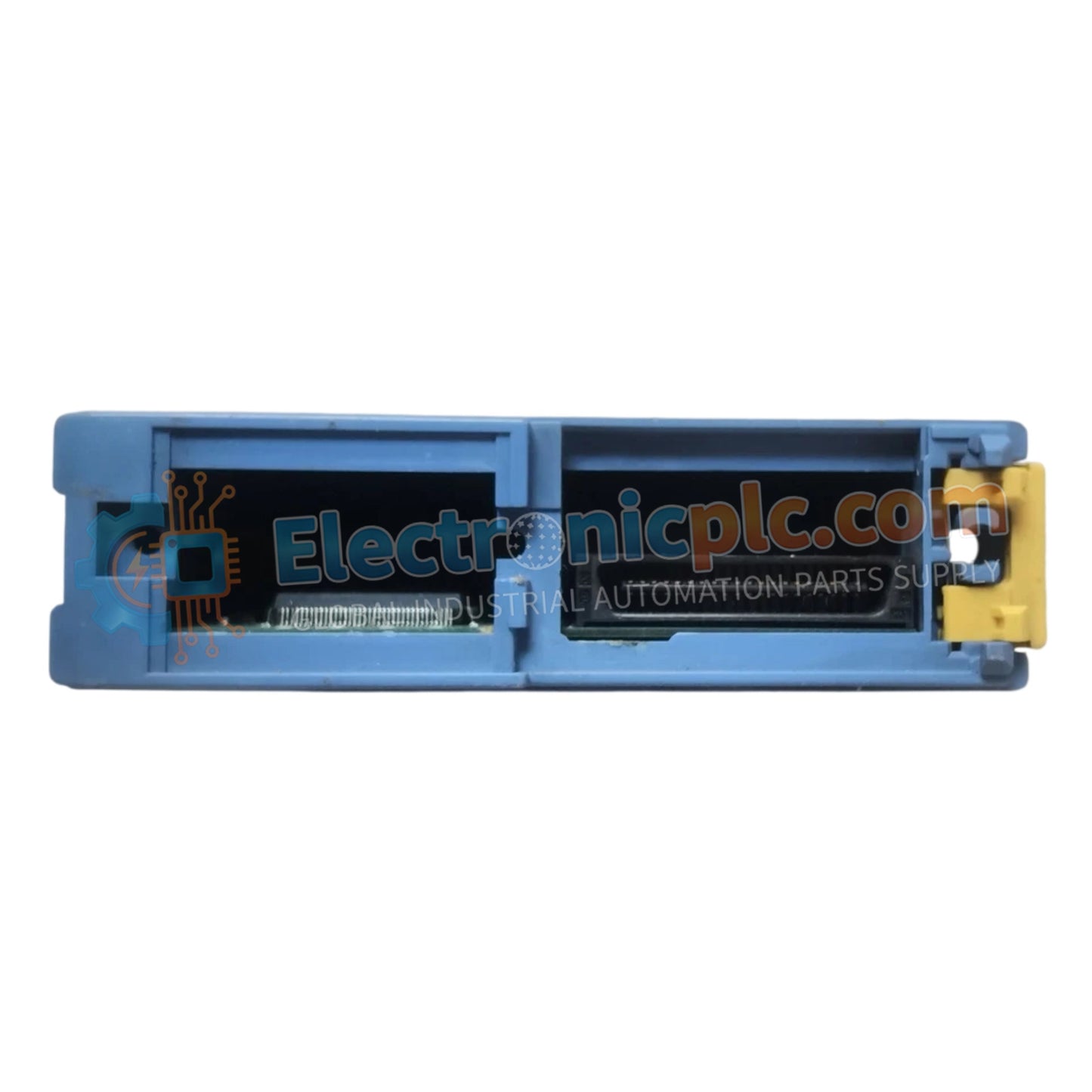

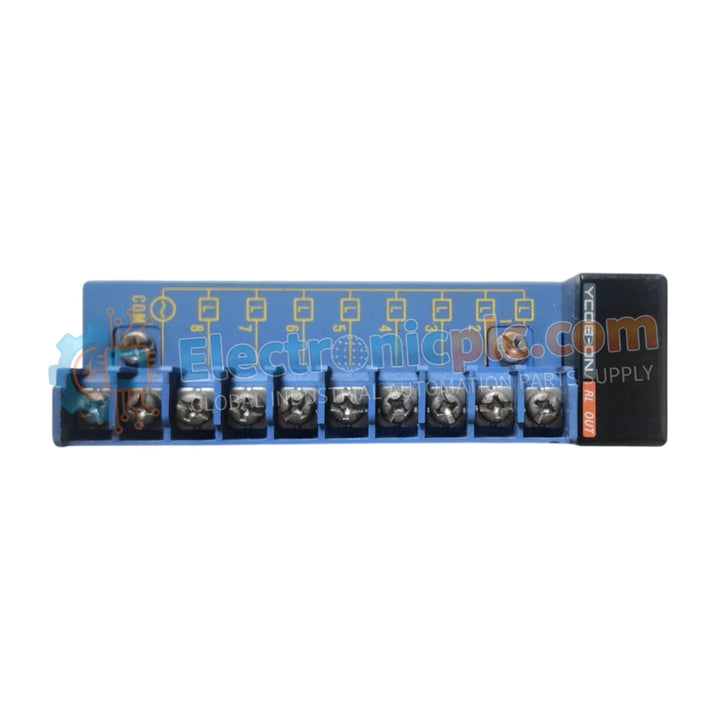

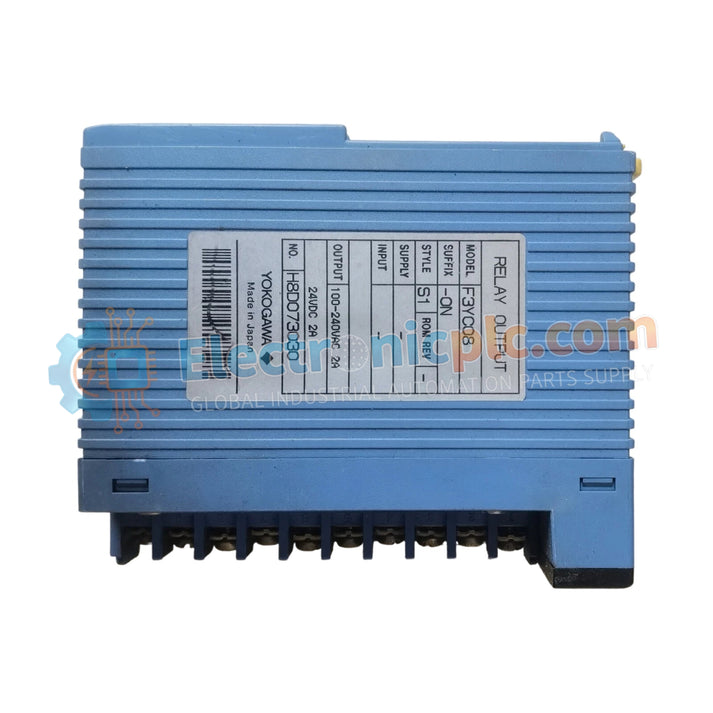

تعمل وحدة خرج المرحل Yokogawa F3YC08-0N، والمفهرسة أيضًا باسم F3YC08-0N، كمكون أجهزة مخصص للتبديل المنفصل والتحكم في الحمل ضمن منصات FA-M3 PLC.

تفسير اللاحقة ومصفوفة النموذج

• F3YC08: تعيين النموذج الأساسي لبنية وحدة خرج المرحل ذات 8 قنوات.
• -0N: لاحقة البناء القياسية تشير إلى توصيلات كتلة طرفية من النوع اللولبي وتصنيفات بيئية قياسية بدون طلاءات مطابقة خاصة.

مواصفات الأجهزة

بروتوكول حلقة HART 4-20 مللي أمبير

توفر الوحدة عزلًا قويًا للمرحلات الميكانيكية بين دوائر منطق PLC الداخلية وأحمال المجال الخارجية، مما يقلل الضوضاء الكهربائية ويمنع تداخل حلقة الأرض عبر المحركات، والصمامات، والمؤشرات المتصلة. على الرغم من أنها وحدة تبديل منفصلة وليست جهاز حلقة تناظرية، فإن حواجز المرحلات الغلفانية تضمن فصلًا موثوقًا للإشارة وقمعًا عابرًا في ظل ظروف التشغيل الصناعية الثقيلة.

الأسئلة المتكررة

س: هل تدعم وحدة F3YC08-0N التبديل السريع أثناء تشغيل وحدة التحكم FA-M3 النشطة؟

ج: لا، يجب إيقاف تشغيل طاقة الوحدة الأساسية قبل إدخال أو إزالة أي وحدات إدخال/إخراج لمنع أخطاء ناقل اللوحة الخلفية أو تلف الدائرة.

س: ما هي سعة التبديل القصوى لكل قناة للمرحلات الميكانيكية؟

ج: تدعم كل قناة من قنوات مرحل SPDT الثمانية جهد خرج مقدر يصل إلى 24 VDC أو 250 VAC بحد أقصى للتيار المستمر يبلغ 2 أمبير لكل قناة.

إرشادات التركيب الميداني

• أدخل الوحدة بإحكام في الفتحة المخصصة على الوحدة الأساسية FA-M3، مع التأكد من التوصيل الصحيح لأطراف اللوحة الخلفية قبل تثبيت الوحدة.
• قم بتوصيل أسلاك الحمل الميداني الخارجية بكتلة الطرف اللولبي، مع التأكد من قياس السلك الصحيح ومواصفات العزم.
• تأكد من بقاء درجات حرارة اللوحة المحيطة بين 0 و 55 درجة مئوية مع التهوية المناسبة لمنع التراكم الحراري.
