الوصف

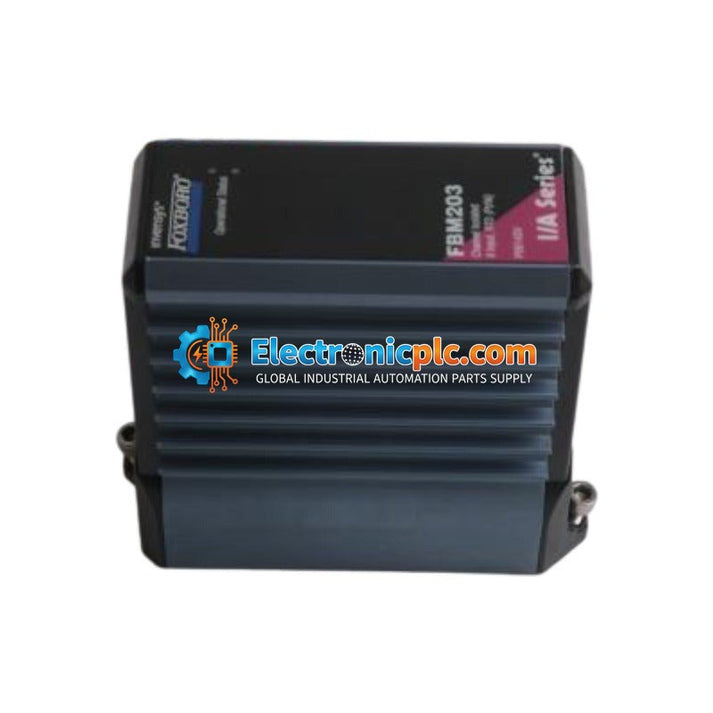

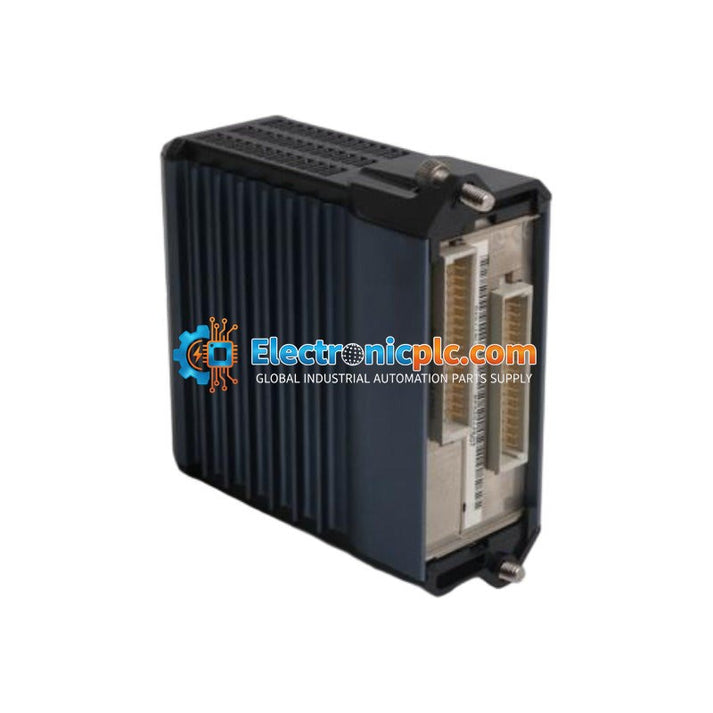

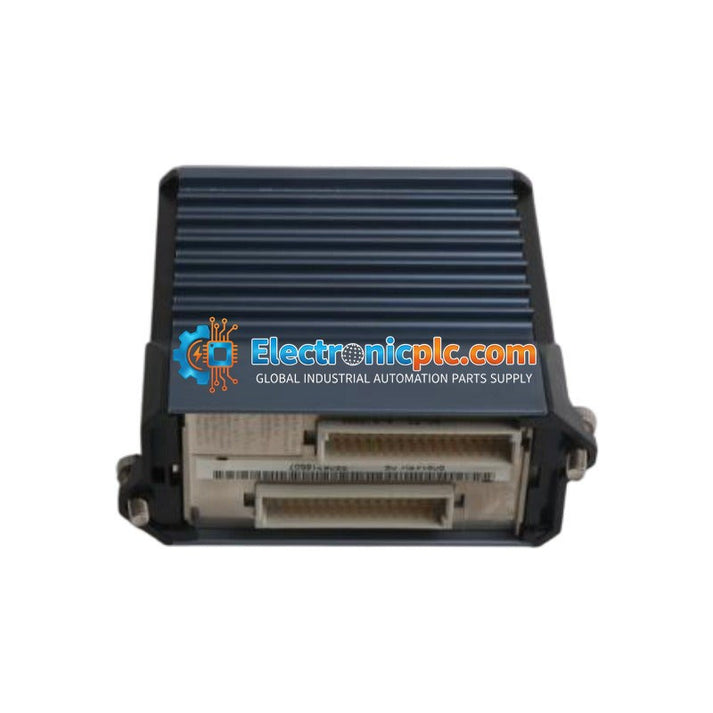

وحدة Foxboro FBM203 هي وحدة إدخال RTD (كاشف درجة حرارة المقاومة) عالية الدقة ذات 8 قنوات مصممة لنظام التحكم الموزع من الفئة I/A. توفر هذه الوحدة استشعارًا موثوقًا لدرجة الحرارة من خلال الربط مباشرة مع مستشعرات RTD ذات السلكين أو الثلاثة أسلاك أو الأربعة أسلاك، بالإضافة إلى المدخلات القائمة على المقاومة. وهي مصممة للصناعات العملياتية الحيوية، بما في ذلك توليد الطاقة، وتصنيع الأدوية، وتجهيز الأغذية والمشروبات، حيث تكون القياسات المستقرة والقابلة للتكرار ضرورية. تتميز FBM203 بعزل فردي من قناة إلى قناة لمنع حلقات التأريض وتداخل الإشارات، مما يضمن سلامة عالية للبيانات في البيئات الصناعية التي تعج بالضوضاء الكهربائية.

الميزات

• استشعار عالي الدقة: يدعم مجموعة واسعة من أنواع RTD، بما في ذلك Pt 100، Pt 200، Pt 500، Pt 1000، Ni 120، وCu 10.
• تعويض متقدم للكابل: يعوض تلقائيًا مقاومة أسلاك التوصيل في تكوينات الأسلاك الثلاثة والأربعة للحفاظ على الدقة على مسافات الكابل الطويلة.
• تصميم قابل للتبديل الساخن: يسمح باستبدال الوحدة دون إيقاف تشغيل اللوحة الأساسية، مما يقلل من وقت توقف العملية أثناء الصيانة.
• رفض الضوضاء القابل للتكوين: أوقات تكامل قابلة للبرمجة (50 هرتز أو 60 هرتز) لتصفية تداخل خطوط الطاقة المترددة بفعالية.
• تشخيصات قوية: تشخيصات ذاتية داخلية مستمرة والتحقق من الأجهزة مع إعداد تقارير عن احتراق المستشعر أو فشل الوحدة.
• متانة بيئية: مصنفة لبيئات G3 القاسية، مما يضمن موثوقية طويلة الأمد في الظروف الصناعية الصعبة.

المواصفات الفنية

إرشادات التثبيت

• التعامل مع ESD: استخدم دائمًا حزام معصم مضاد للكهرباء الساكنة واتبع احتياطات ESD المناسبة عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
• التركيب: مصممة للتركيب في اللوحة الأساسية من الفئة I/A. تأكد من أن الوحدة مثبتة بالكامل وأن آلية القفل تعمل.
• الأسلاك: استخدم كابلات مجدولة محمية للمدخلات الميدانية للحفاظ على سلامة الإشارة. تأكد من التأريض الصحيح لأغطية الكابلات عند نقطة دخول الخزانة.
• الطاقة: تدعم الوحدة التبديل الساخن؛ ومع ذلك، تأكد من أن اللوحة الأساسية مزودة بالطاقة بشكل صحيح وأن النظام في حالة تسمح باستبدال وحدة الإدخال/الإخراج.
• البيئة: على الرغم من تصنيفها لبيئات G3، تأكد من أن خزانة التحكم خالية من الغبار الزائد والرطوبة والغازات المسببة للتآكل لزيادة عمر الجهاز.

الأسئلة الشائعة

س: هل يمكن استبدال FBM203 أثناء تشغيل النظام؟
ج: نعم، FBM203 قابلة للتبديل الساخن، مما يسمح بالاستبدال دون إيقاف تشغيل اللوحة الأساسية أو مقاطعة الوحدات الأخرى في الرف.

س: هل تدعم هذه الوحدة مستشعرات RTD ذات السلكين؟
ج: نعم، تدعم FBM203 تكوينات RTD ذات السلكين وثلاثة أسلاك وأربعة أسلاك.

س: ما هو الغرض من تصنيف G3؟
ج: يشير تصنيف G3 إلى أن الوحدة مصممة لتحمل البيئات الصناعية القاسية والمسببة للتآكل، مما يوفر موثوقية أعلى من المكونات التجارية القياسية.
