الوصف

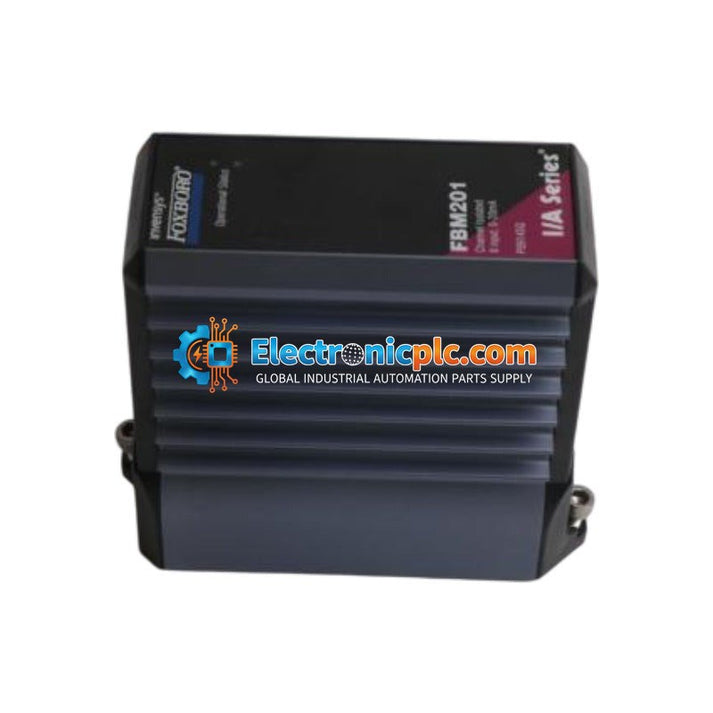

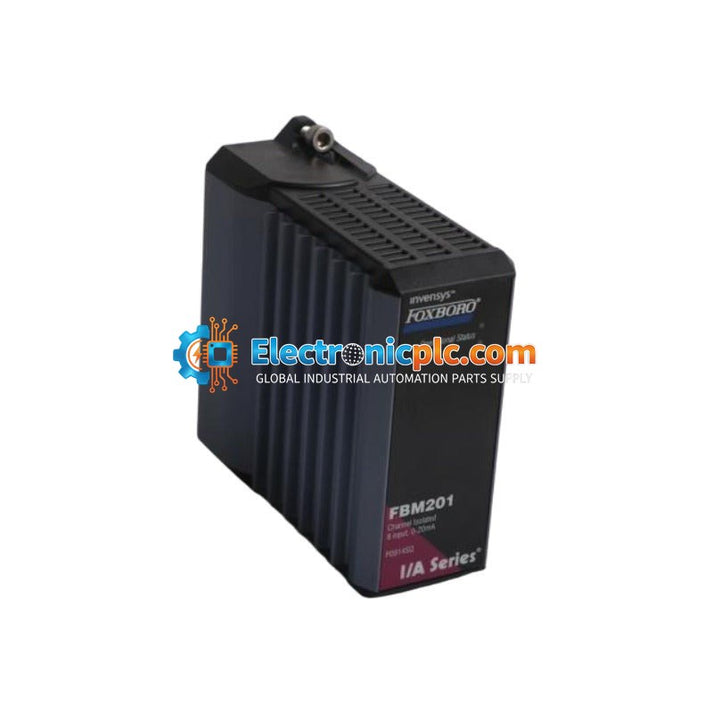

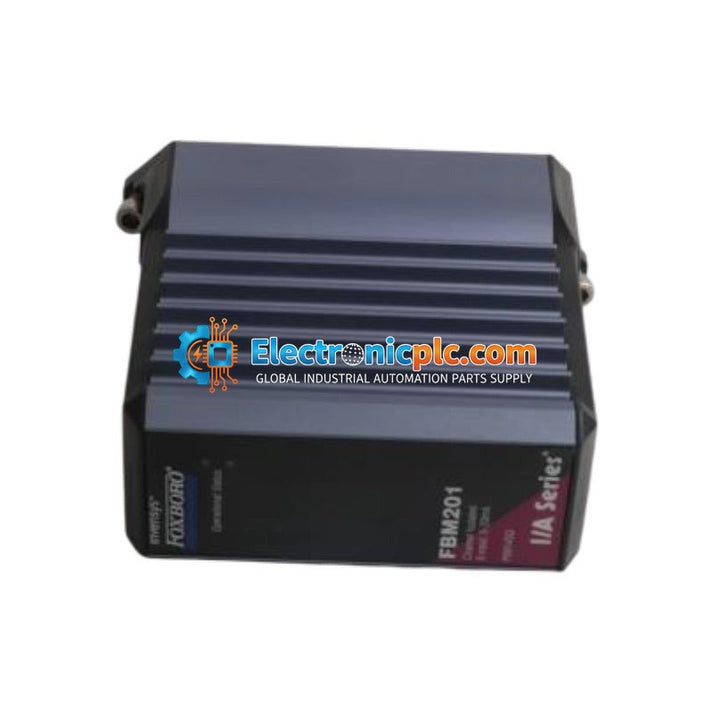

وحدة Foxboro FBM201 (P0914SQ) هي وحدة واجهة إدخال تناظري عالية الكثافة 0 إلى 20 مللي أمبير مصممة لنظام التحكم الموزع (DCS) من سلسلة I/A. تعمل هذه الوحدة كواجهة حاسمة لتوصيل ما يصل إلى ثماني إشارات إدخال تناظرية غير معزولة من أجهزة الإرسال الميدانية إلى الناقل الميداني عالي السرعة. تُستخدم وحدة FBM201 بشكل أساسي في الصناعات الثقيلة مثل المعالجة الكيميائية والتعدين والنفط والغاز، وتضمن الحصول على بيانات دقيقة لمتغيرات العملية مثل الضغط والتدفق ودرجة الحرارة. من خلال توفير تحويل إشارة موثوق به ودمجها في منطق التحكم، تلعب هذه المكونة دورًا حيويًا في الحفاظ على استقرار النظام، وتحسين كفاءة العملية، وتقليل وقت التوقف التشغيلي من خلال أداء الأجهزة المتسق.

هندسة الأجهزة

تتمحور هندسة FBM201 حول تحويل البيانات عالي السرعة ودمج النظام الفرعي القوي. تتميز بثماني قنوات إدخال تناظرية تشترك في أرضية مشتركة. تقوم الوحدة بإجراء تحويل تناظري إلى رقمي لكل قناة، وتصفية الإشارات والتحقق منها قبل إرسالها إلى وحدات الناقل الميداني أو معالجات التحكم. وهي مصممة للوجود على لوحة أساسية قياسية لـ FBM، والتي توفر مسارات الطاقة والاتصال الزائدة الضرورية. تدعم الأجهزة أوقات تكامل قابلة للتهيئة برمجيًا، مما يسمح للمهندسين بالموازنة بين رفض الضوضاء وسرعة الاستجابة بناءً على متطلبات التطبيق المحددة.

الميزات

• واجهة إدخال تناظري 8 قنوات (0 إلى 20 مللي أمبير تيار مستمر).
• تحويل تناظري إلى رقمي عالي الدقة 15 بت.
• عامل شكل مدمج مُحسَّن لتركيبات الخزائن عالية الكثافة.
• أوقات تكامل قابلة للتهيئة برمجيًا لتصفية الضوضاء.
• متوافقة مع لوحات قاعدة FBM القياسية لسلسلة I/A.

التطبيقات

تُستخدم FBM201 على نطاق واسع في بيئات أتمتة العمليات، بما في ذلك مصافي النفط والغاز، ومحطات التصنيع الكيميائي، ومرافق توليد الطاقة. إنها مثالية لمراقبة متغيرات العمليات الحرجة حيث تُستخدم حلقات التيار القياسية 0-20 مللي أمبير لتغذية الارتداد لأجهزة القياس.

المواصفات الفنية

إرشادات التركيب

• تأكد من إيقاف تشغيل النظام قبل إدخال أو إزالة الوحدة من اللوحة الأساسية.
• تعامل مع الوحدة باستخدام احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة لمنع تلف الدوائر الداخلية.
• تأكد من أن الوحدة مثبتة بالكامل في فتحة اللوحة الأساسية لضمان الاتصال الصحيح وتوصيل الطاقة.
• وجّه كابلات الإشارة بعيدًا عن خطوط الجهد العالي ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
• تأكد من أن البيئة تفي بتقييمات درجة الحرارة والرطوبة المحددة للتشغيل الموثوق به على المدى الطويل.

الامتثال والشهادات

تفي FBM201 (P0914SQ) بالمعايير الصناعية الصارمة، بما في ذلك شهادة CSA وموافقة FM وعلامة CE، مما يضمن ملاءمتها لبيئات غرف التحكم والخزائن الميدانية الصعبة.

الأسئلة الشائعة

هل FBM201 معزولة؟ لا، تتميز FBM201 بثماني قنوات إدخال تناظرية تشترك في أرضية مشتركة.

ما هي الوظيفة الأساسية لهذه الوحدة؟ تعمل كواجهة بين أجهزة الإرسال التناظرية المثبتة في الحقل ونظام Foxboro I/A Series DCS، حيث تحول إشارات 0-20 مللي أمبير إلى بيانات رقمية لنظام التحكم.
