الوصف

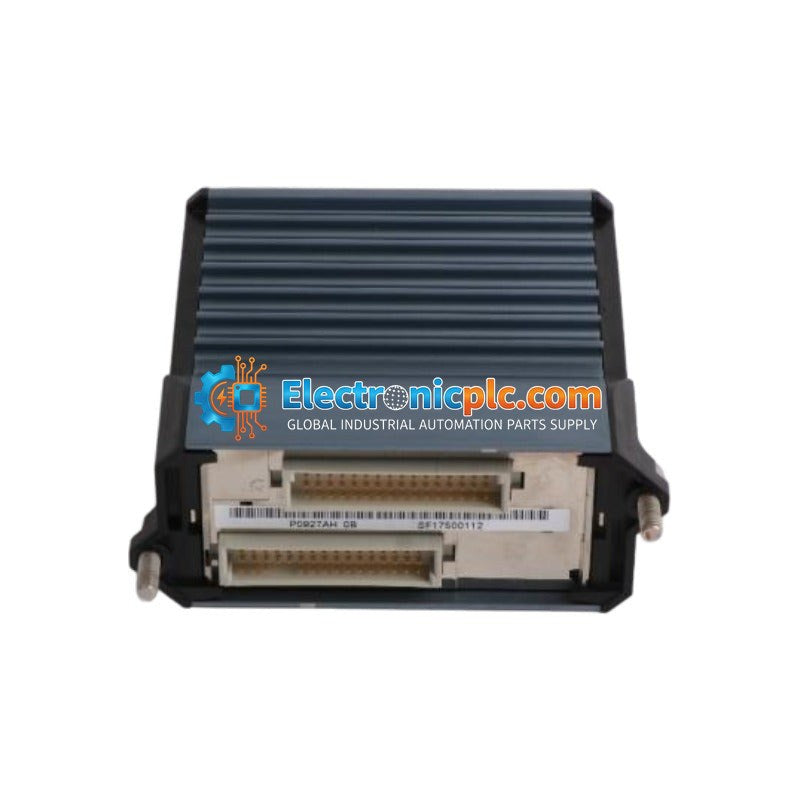

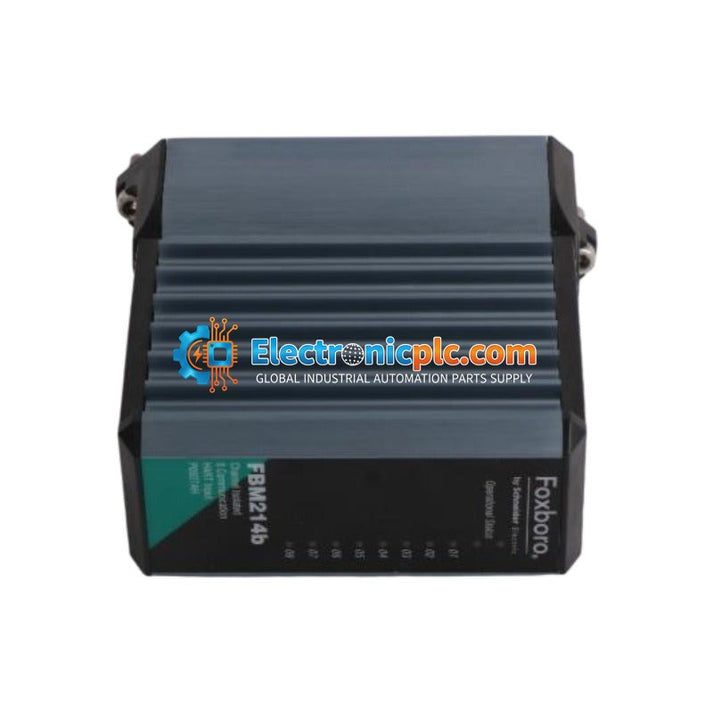

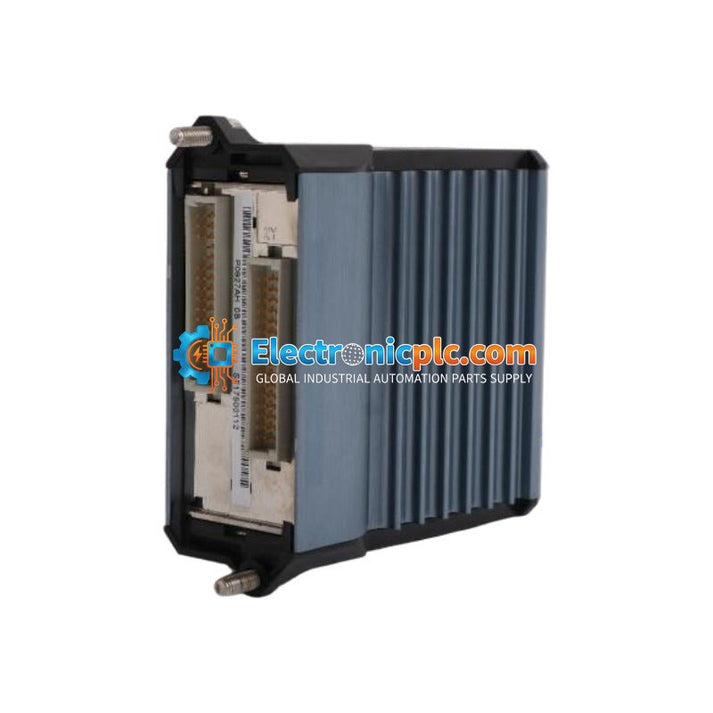

وحدة FBM214b (P0927AH) هي وحدة واجهة إدخال تناظرية عالية الأداء مصممة لنظام التحكم الموزع (DCS) من سلسلة Foxboro I/A. توفر ثماني قنوات إدخال معزولة، تدعم كل منها إشارات تناظرية من 4 إلى 20 مللي أمبير تيار مستمر، مع تمكين الاتصال الرقمي ثنائي الاتجاه في نفس الوقت مع الأجهزة الميدانية المتوافقة مع HART. ومن خلال تسهيل الوصول المباشر إلى المتغيرات الثانوية وبيانات التشخيص من أجهزة الإرسال الذكية، تدعم وحدة FBM214b استراتيجيات الصيانة التنبؤية وتعزز موثوقية النظام في البيئات الصناعية ذات المهام الحرجة.

الميزات

• ثماني قنوات إدخال مستقلة ومعزولة كهربائيًا.
• مودم HART مدمج لكل قناة لإرسال البيانات التناظرية والرقمية في نفس الوقت.
• يعمل كوحدة تحكم رئيسية HART للتكوين والمعايرة وتشخيص الأجهزة عن بعد.
• اتصال ناقل بيانات ميداني HDLC زائد عن الحاجة بسرعة 2 ميجابت في الثانية لتوفر عالٍ.
• دقة محول تناظري رقمي 15 بت لقياس متغيرات العملية بدقة.
• مناعة فائقة ضد الضوضاء مع عزل من 600 فولت تيار متردد بين القناة والأرض وبين القنوات.

التطبيقات

تم تصميم وحدة FBM214b لبيئات أتمتة العمليات المتطلبة، بما في ذلك مصافي النفط والغاز، ومنشآت توليد الطاقة، ومصانع المعالجة الكيميائية. إنها مثالية للتطبيقات التي تتطلب تكامل HART عالي الكثافة، مثل مراقبة أجهزة إرسال الضغط ودرجة الحرارة والتدفق الذكية حيث تكون التشخيصات الصحية في الوقت الفعلي ضرورية لمنع وقت التوقف غير المخطط له.

المواصفات الفنية

إرشادات التثبيت

• تأكد من تأريض اللوحة الأساسية لسلسلة I/A بشكل صحيح قبل إدخال الوحدة.
• تم تصميم وحدة FBM214b لنظام الإدخال/الإخراج من السلسلة 200؛ تحقق من توافق الفتحات قبل التثبيت.
• تعامل مع الوحدة باستخدام إجراءات آمنة ضد التفريغ الكهروستاتيكي لمنع تلف الدوائر الداخلية.
• تأكد من أن جميع أسلاك الحقل محمية بشكل صحيح وموجهة بعيدًا عن خطوط التيار المتردد عالية الجهد لتقليل التداخل الكهرومغناطيسي.
• أوقف تشغيل حامل الإدخال/الإخراج أو اتبع إجراءات التبديل السريع المحددة بواسطة وثائق نظام Foxboro قبل إزالة الوحدة أو تثبيتها.
• تحقق من أن مقاومة حلقة اتصال HART ضمن النطاق المحدد للأجهزة الميدانية المتصلة.

الأسئلة الشائعة

هل تتطلب وحدة FBM214b طاقة خارجية لحلقة HART؟

توفر وحدة FBM214b طاقة للحلقة لإشارة 4-20 مللي أمبير. تأكد من توافق متطلبات الجهاز الميداني مع مواصفات خرج الوحدة.

هل هذه الوحدة متوافقة مع أنظمة I/A Series الحالية؟

نعم، وحدة FBM214b هي مكون قياسي لنظام الإدخال/الإخراج من السلسلة 200 لنظام Foxboro I/A Series DCS. يرجى الرجوع إلى وثائق النظام الخاصة بك لتأكيد توافق البرامج الثابتة لوحدة التحكم المركزية الخاصة بك.
