الوصف

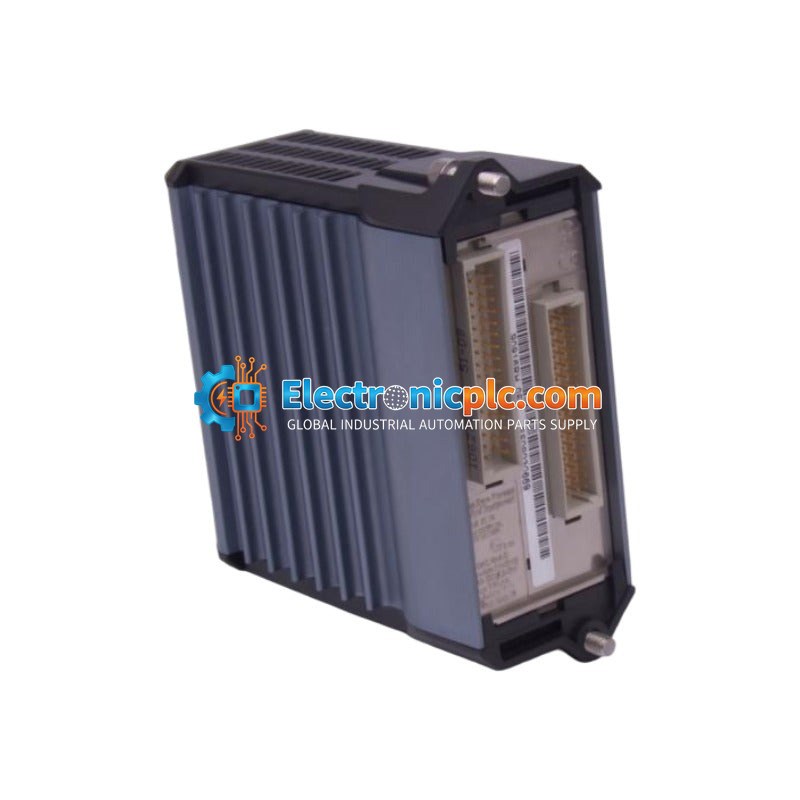

وحدة Foxboro FBM219 (P0916RH) هي وحدة إدخال/إخراج منفصلة مدمجة عالية الكثافة ومصممة لنظام التحكم الموزع (DCS) من سلسلة I/A. تتميز بـ 24 قناة إدخال منفصلة و 8 قنوات إخراج منفصلة، مما يوفر حلاً متعدد الاستخدامات لمراقبة والتحكم في المعدات الصناعية. تُستخدم هذه الوحدة على نطاق واسع في محطات توليد الطاقة، ومعالجة المواد الكيميائية، وعمليات التعدين لإدارة بادئات المحركات، والصمامات اللولبية، ومؤشرات الحالة. من خلال دمج وظائف الإدخال والإخراج في وحدة جهاز واحدة، تعمل FBM219 على تحسين مساحة الخزانة وتقليل تعقيد النظام. يسهل تصميمها القوي معالجة الإشارات عالية السرعة والعزل الجلفاني، وهما أمران حاسمان لحماية شبكة التحكم من التداخل الكهربائي على جانب المجال وضمان توفر العملية المستمر.

الميزات

• إدخال/إخراج عالي الكثافة: 24 قناة إدخال منفصلة و 8 قنوات إخراج منفصلة في وحدة واحدة.
• عزل جلفاني: عزل 1500 فولت تيار متردد بين الأسلاك الميدانية ومنطق النظام الداخلي لمنع التداخل.
• اتصال زائد عن الحاجة: يتصل بنظام I/A Series Fieldbus بسرعة 2 ميجابت في الثانية المتعددة لتحقيق توفر عالٍ.
• تصفية قابلة للتكوين: يدعم التصفية الرقمية القابلة للتكوين برمجيًا للمدخلات للتخفيف من ارتداد التلامس.
• منطق آمن من الفشل: تدعم المخرجات حالات فشل آمنة محددة مسبقًا عند فقدان الاتصال.

التطبيقات

صُممت FBM219 لبيئات التحكم في العمليات الحرجة، بما في ذلك:

• التحكم في المحركات وإدارة البادئات.
• تفعيل ومراقبة صمامات السولونويد.
• الإشارة إلى الحالة ومراقبة الإنذارات.
• معالجة الإشارات المنفصلة للأغراض العامة في بنى DCS.

المواصفات الفنية

إرشادات التركيب

• احتياطات التفريغ الكهروستاتيكي (ESD): استخدم دائمًا حزام معصم مؤرضًا عند التعامل مع الوحدة لمنع تلف التفريغ الكهروستاتيكي.
• تركيب اللوحة الأساسية: تأكد من تثبيت الوحدة بالكامل في فتحة اللوحة الأساسية المخصصة لسلسلة I/A قبل التثبيت.
• حالة الطاقة: تأكد من إيقاف تشغيل طاقة النظام أو أن الوحدة قابلة للتبديل الساخن (وفقًا لإصدار I/A Series المحدد) قبل الإدخال أو الإزالة.
• الأسلاك: استخدم الكابلات المحمية للتوصيلات الميدانية لتقليل تداخل EMI/RFI. تأكد من التأريض الصحيح لأغطية الكابلات عند نقطة دخول الخزانة.
• البيئة: حافظ على تهوية كافية داخل خزانة التحكم للبقاء ضمن نطاق التشغيل من 0 إلى 60 درجة مئوية.

الامتثال والشهادات

تم تصميم وحدة FBM219 لتلبية المعايير الدولية لمعدات التحكم الصناعية، بما في ذلك علامة CE، وشهادة CSA، وموافقة FM للمواقع الخطرة من الفئة 1، القسم 2.

الأسئلة الشائعة

هل FBM219 متوافق مع أنظمة I/A Series الأقدم؟

تم تصميم FBM219 لبيئات I/A Series DCS. تعتمد التوافقية على مراجعة البرنامج المحددة ونوع اللوحة الأساسية؛ يرجى التحقق من قائمة توافق الأجهزة (HCL) لنظامك قبل التثبيت.

هل تدعم هذه الوحدة التبديل الساخن؟

نعم، تم تصميم FBM219 للتبديل الساخن ضمن بنية رف I/A Series، مما يسمح باستبدال الوحدة دون إيقاف تشغيل معالج التحكم بالكامل.
