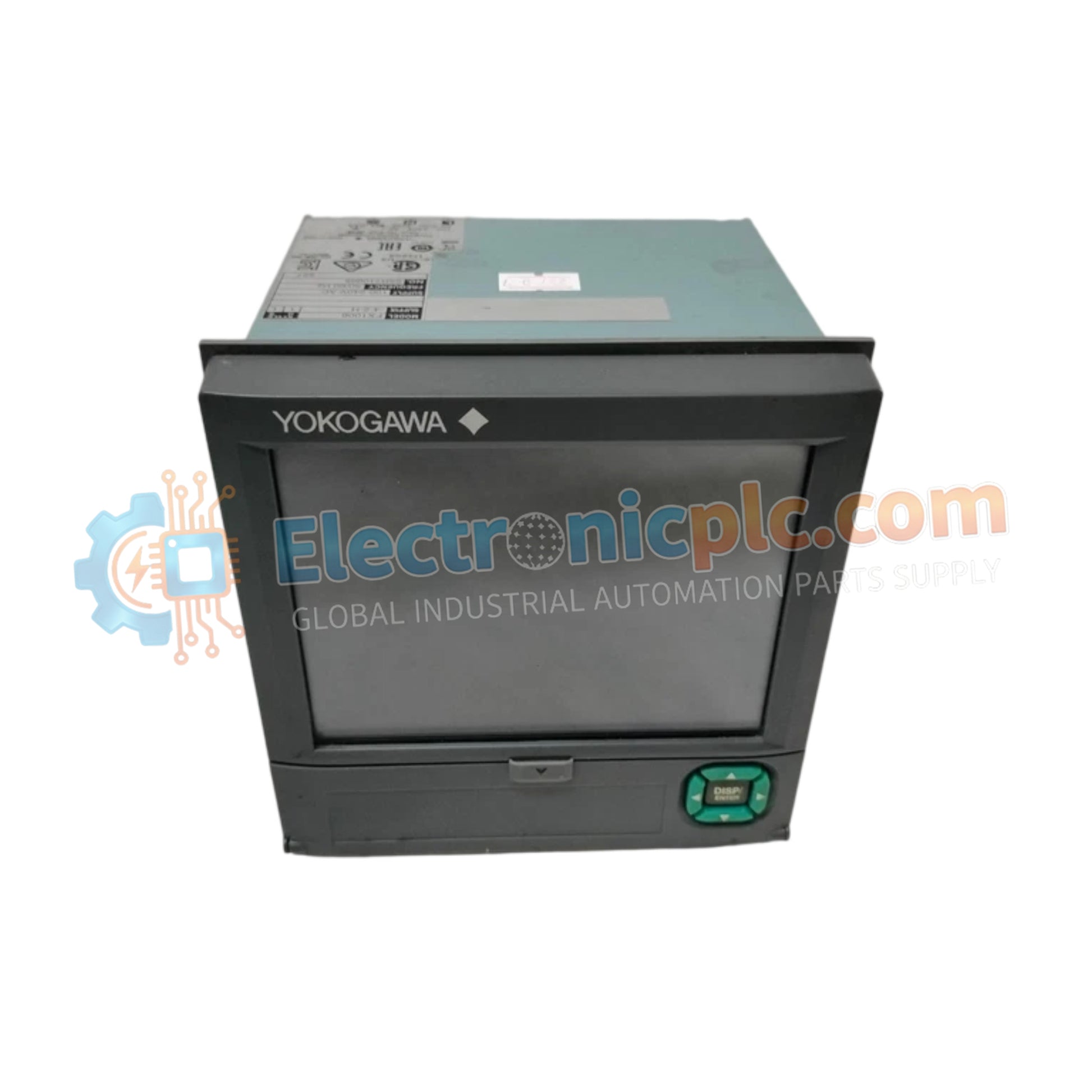

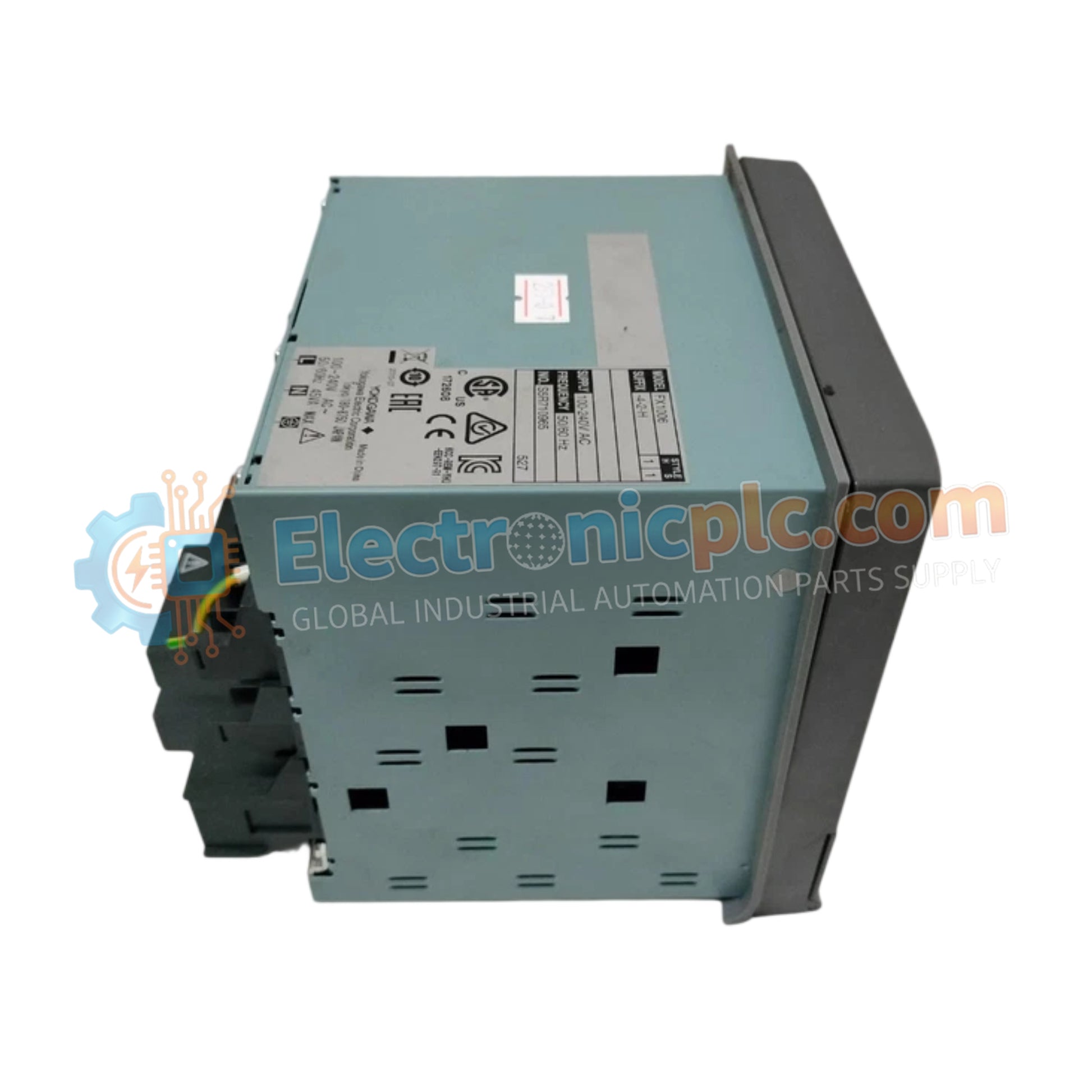

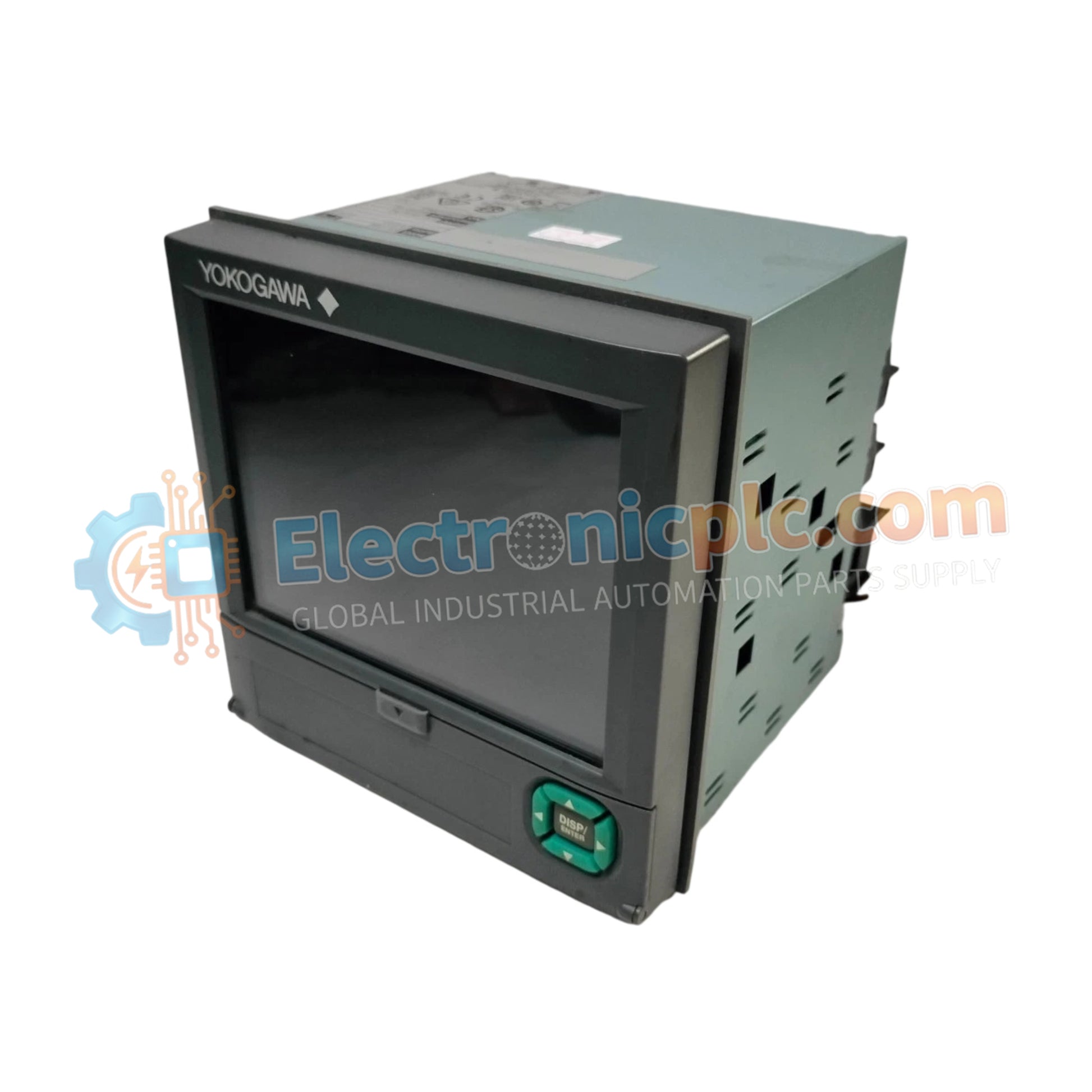

يعمل جهاز YOKOGAWA FX1006، والمفهرس أيضاً باسم المسجل اللاورقي FX1006، كعنصر أجهزة مخصص لمراقبة متغيرات العملية متعددة القنوات وتسجيل البيانات داخل منصات التحكم في العمليات CENTUM أو المنصات المستقلة.

مواصفات الأجهزة

اتصال حلقة عملية نظام التحكم الموزع (DCS)

يتكامل FX1006 مع بيئات التحكم الصناعية من خلال توفير اكتساب إشارة عالي الدقة عبر حلقات DCV وTC وRTD. تضمن بنية الوحدة عزل القناة عن القناة، مما يمنع تداخل الإشارة والحلقات الأرضية المحتملة عند التوصيل بأجهزة استشعار ميدانية متباينة. يتم تسهيل تكرار البيانات من خلال اتصال الشبكة، مما يسمح بالتخزين المتزامن لتدفقات القياس الثنائية عبر عقد نظام التحكم الموزع، مع الحفاظ على الامتثال لمتطلبات التسجيل الصناعية القياسية.

الأسئلة الشائعة

س: ما هي السعة القصوى المدعومة لتسجيل البيانات الخارجية؟

ج: يدعم الجهاز بطاقات SD أو CF خارجية بسعة تخزين تصل إلى 32 جيجابايت. تأكد من تهيئة الوسائط إلى نظام الملفات الذي يتعرف عليه النظام قبل النشر لضمان تسجيل بيانات ثنائية دون انقطاع.

س: هل يمكن تعديل فترة المسح الضوئي أثناء التسجيل النشط؟

ج: فترة المسح الضوئي قابلة للتكوين بين 1 ثانية و 125 مللي ثانية. بينما يمكن تعديل الإعدادات، تحقق من أن سرعة كتابة وسائط التخزين متوافقة مع أخذ العينات عالي التردد 125 مللي ثانية لتجنب تجاوزات المخزن المؤقت أو فقدان البيانات.

إرشادات التثبيت الميداني

• التركيب: الوحدة مصممة للتركيب في رف مقاس 19 بوصة. تأكد من تأريض قضبان الرف بشكل صحيح بإطار الخزانة للتخفيف من التداخل الكهرومغناطيسي مع شاشة TFT LCD عالية الدقة مقاس 5.7 بوصة.
• توصيل الطاقة: قم بالتوصيل بمصدر تيار متردد 100-120 فولت. استخدم دائرة محمية من الاندفاع للحماية الداخلية للذاكرة ومنطق المعالج من ارتفاعات الجهد العابرة الشائعة في شبكات الطاقة الصناعية.
• التأريض: قم بإنشاء اتصال منخفض المقاومة بالناقل الأرضي الواقي للمنشأة (PE) باستخدام طرف الهيكل المتوفر. التأريض الصحيح ضروري لتحقيق دقة DCV المحددة +/- 0.05%.
• التحكم البيئي: قم بتشغيل المسجل في بيئة ذات درجات حرارة محيطة تتراوح بين 0 درجة مئوية و 55 درجة مئوية. تأكد من التهوية الكافية داخل الرف لمنع التراكم الحراري الداخلي أثناء التشغيل المستمر.
