الوصف

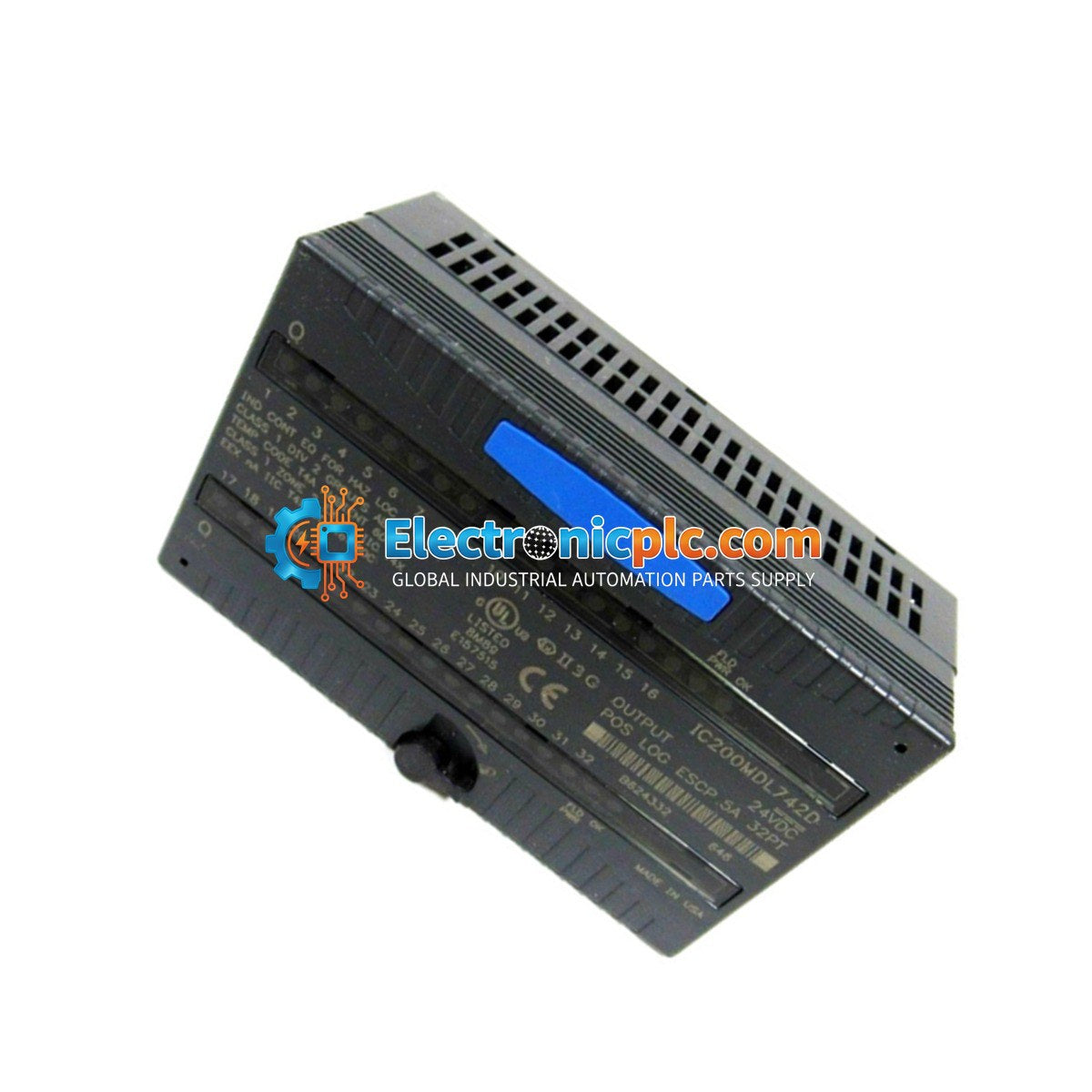

وحدة General Electric IC200MDL742 هي وحدة إخراج منفصلة عالية الكثافة مصممة لنظام I/O والتحكم VersaMax. تتميز هذه الوحدة بـ 32 نقطة إخراج، منظمة في مجموعتين معزولتين من 16 نقطة لكل منهما. وهي مصممة لتطبيقات المنطق الإيجابي بجهد 24 فولت تيار مستمر، مما يوفر تبديلًا موثوقًا به للأحمال الصناعية. ومن السمات الرئيسية لهذه الوحدة حمايتها المتكاملة من الدوائر القصيرة الإلكترونية (ESCP)، التي تراقب كل نقطة إخراج لاكتشاف والإبلاغ عن حالات الدائرة القصيرة أو التيار الزائد، مما يعزز سلامة النظام وقدراته التشخيصية.

الميزات

• 32 نقطة إخراج منفصلة مرتبة في مجموعتين من 16.
• نوع الإخراج 24 فولت تيار مستمر منطق إيجابي (إمداد).
• تصنيف تيار مستمر 0.5 أمبير لكل نقطة.
• حماية متكاملة من الدوائر القصيرة الإلكترونية (ESCP) لكل نقطة.
• الإبلاغ عن الأعطال للتيار الزائد وأحداث الدائرة القصيرة.
• إمكانية التوصيل الساخن للصيانة الفعالة وتوسيع النظام.
• متوافق مع حوامل VersaMax القياسية للتثبيت على سكة DIN.

التطبيقات

• آلات التعبئة والتغليف: التحكم في الملفات اللولبية للتيار المتردد، وأجهزة إغلاق العبوات، ورؤوس وضع الملصقات.
• معالجة المواد: تنشيط مشغلات المحركات، والمرحلات، ومؤشرات الحالة على خطوط النقل.
• التدفئة والتهوية وتكييف الهواء والضخ: إدارة الموصلات للمراوح الكبيرة، والمضخات، وعناصر التسخين.
• محطات التجميع: تشغيل مصابيح المؤشرات، ولوحات واجهة المشغل، والمشابك الصغيرة.
• الأدوات الصناعية: التحكم في الصمامات الهيدروليكية ومعدات التشغيل الآلي الصناعية القياسية.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل طاقة النظام قبل تركيب أو إزالة الوحدة من الحامل.
• تدعم الوحدة التوصيل الساخن؛ ومع ذلك، تحقق من أن الحامل مؤرض بشكل صحيح قبل تثبيت الوحدة.
• يتم التركيب على سكة DIN قياسية باستخدام حامل VersaMax المناسب.
• تأكد من أن مصدر الطاقة الخارجي بجهد 24 فولت تيار مستمر قادر على توفير تيار كافٍ لجميع الأحمال النشطة، خاصة أثناء أحداث الدائرة القصيرة، لمنع انخفاض الجهد.
• قم بتوجيه أسلاك الإشارة بعيدًا عن مصادر الجهد العالي أو التداخل الكهرومغناطيسي العالي للحفاظ على سلامة الإشارة.
• تحقق من توصيل مصدر الطاقة الميداني بشكل صحيح بأطراف DC+ و DC- لكل مجموعة.

الأسئلة الشائعة

ما هو IC200MDL742؟

هي وحدة إخراج منفصلة من عائلة VersaMax تتميز بـ 32 نقطة إخراج مرتبة في مجموعتين من 16 نقطة.

ما هو نوع المنطق الذي تستخدمه؟

تستخدم الوحدة منطقًا إيجابيًا، حيث توفر التيار للحمل، مع عودة التيار عبر طرف مشترك.

ما هو جهد التشغيل؟

تعمل الوحدة في نطاق يتراوح من 18 إلى 30 فولت تيار مستمر، بجهد تشغيل اسمي يبلغ 24 فولت تيار مستمر.

ما هو استهلاك الطاقة لـ IC200MDL742؟

الحد الأقصى للتيار هو 150 مللي أمبير عند الاتصال بلوحة خلفية بجهد 5 فولت.

ما هي سعة الحمل؟

يدعم تيار حمل مقاومة يبلغ 0.5 أمبير لكل نقطة، أو 2.0 أمبير لمدة 100 مللي ثانية لتيار البدء.
