الوصف

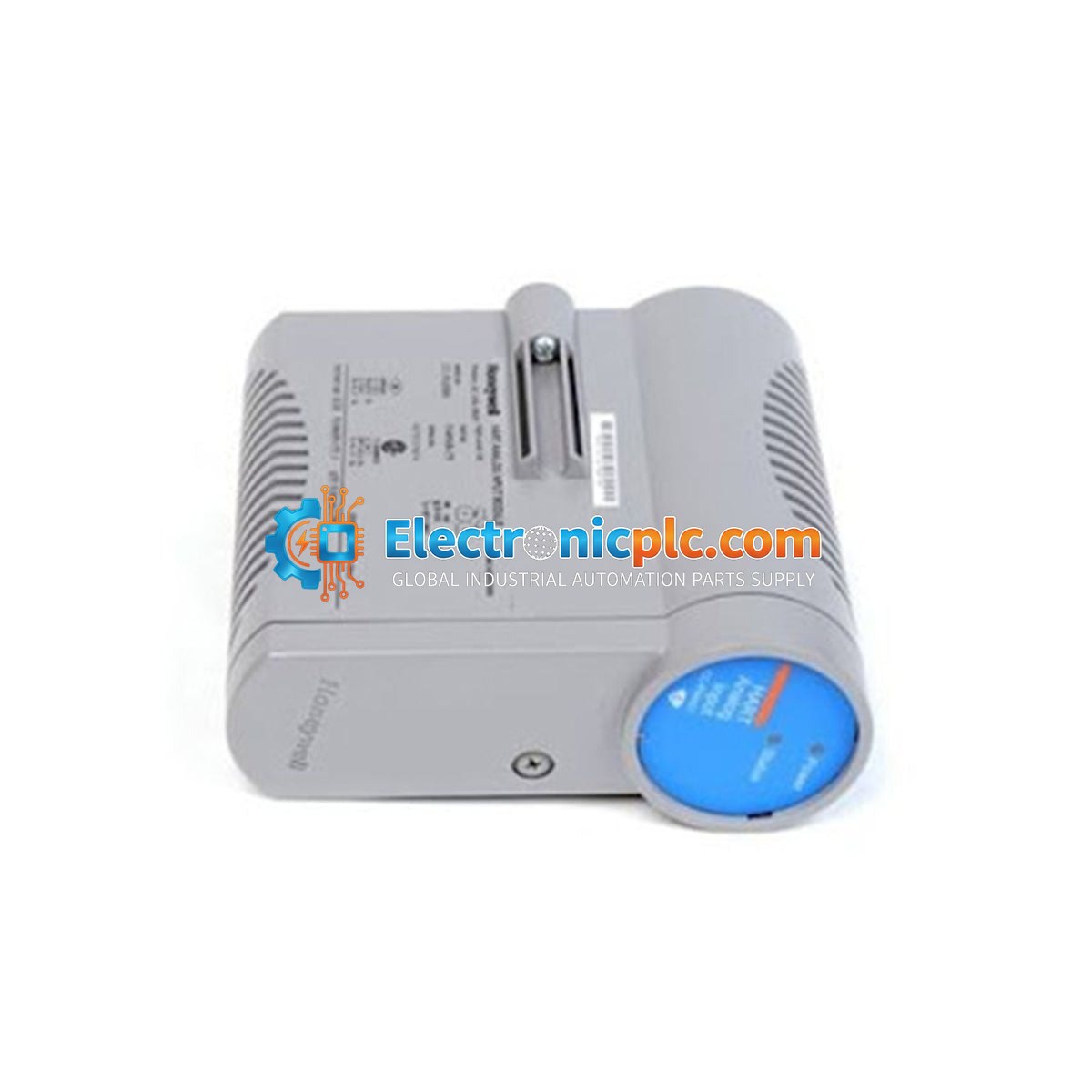

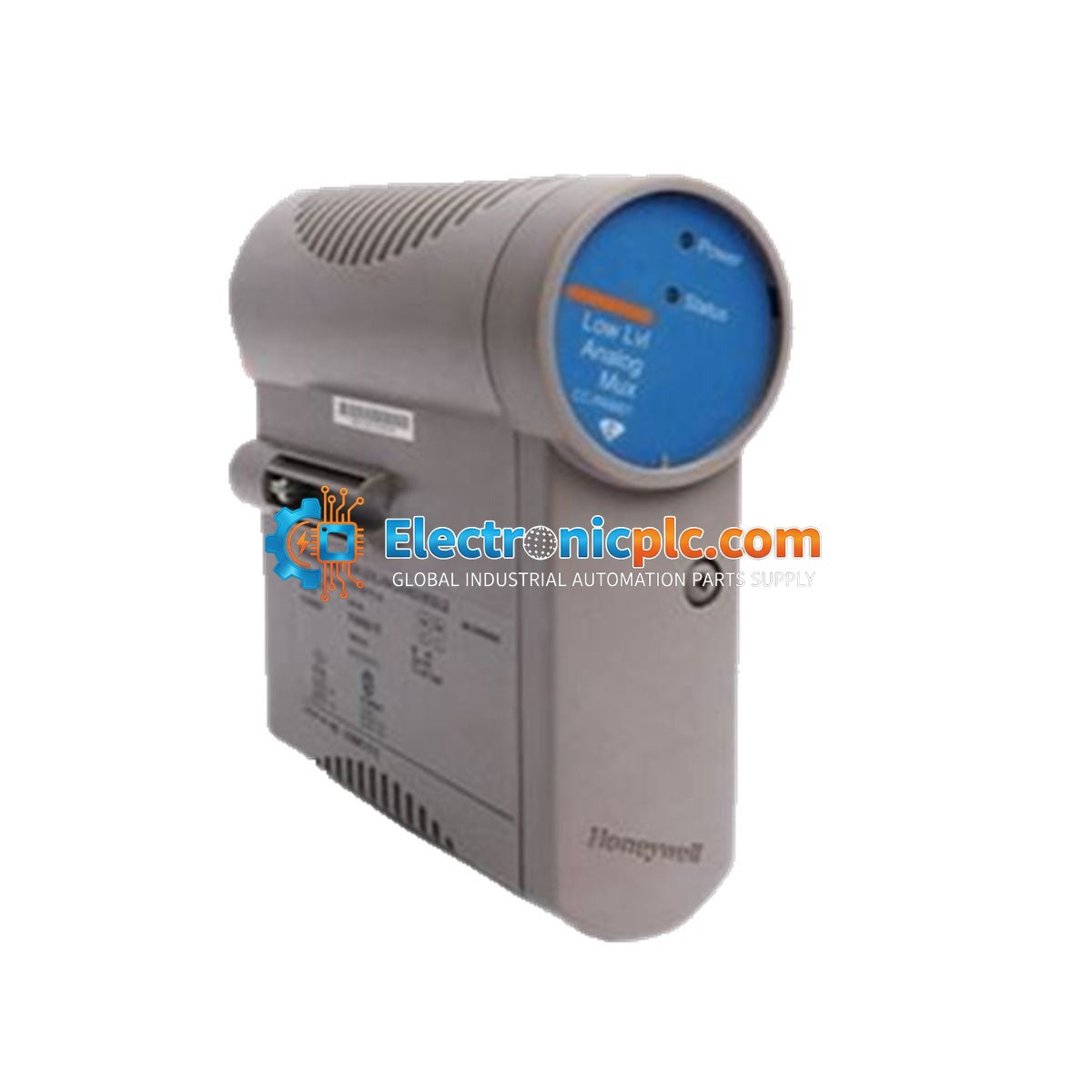

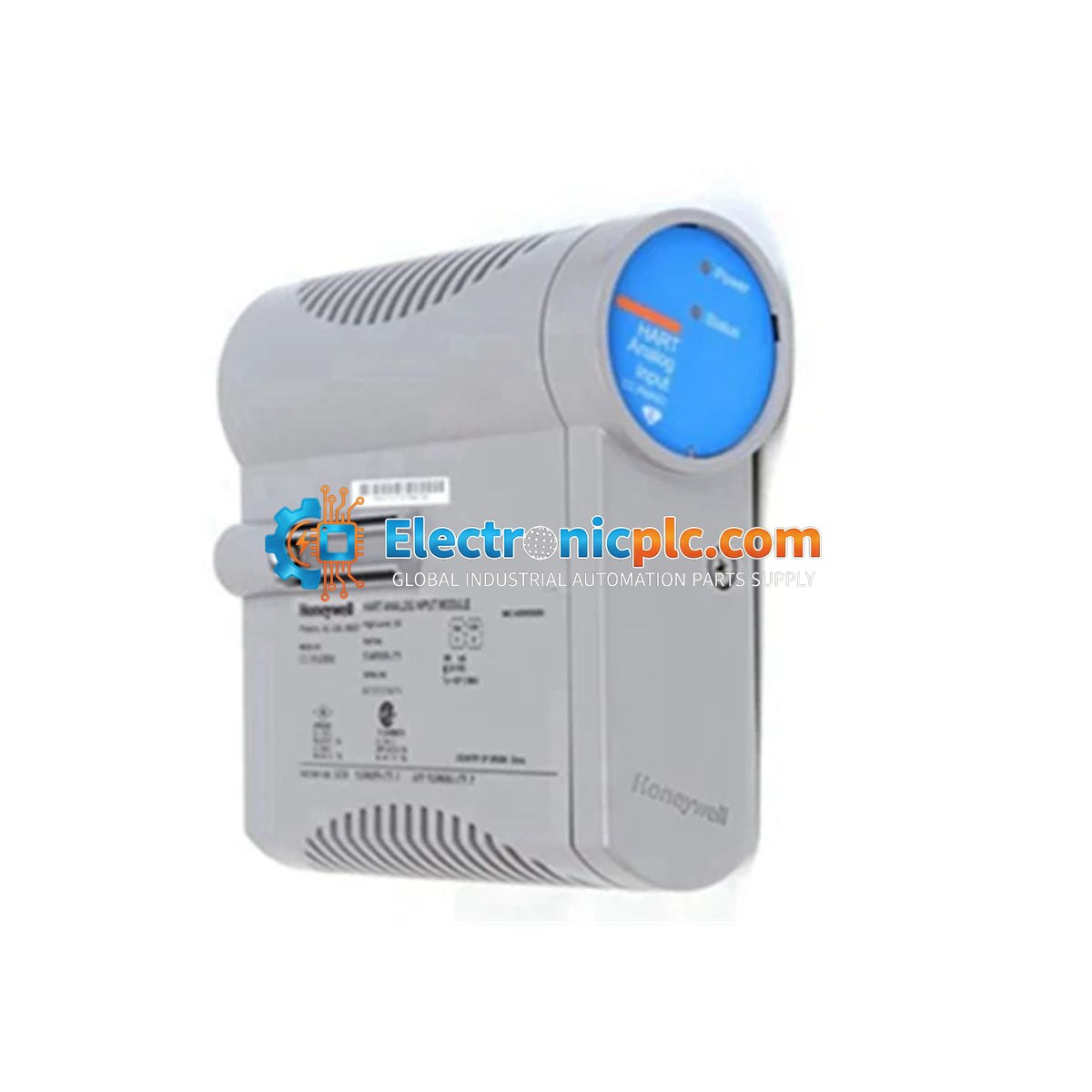

وحدة Honeywell 8U-TAIDA1 هي مجموعة إنهاء الإدخال/الإخراج عالية الكثافة (IOTA) مصممة لمنصة Experion PKS Series 8. تعمل هذه الوحدة غير الاحتياطية وغير المطلية كواجهة فعلية لـ 16 قناة إدخال تناظري تفاضلي، مما يسهل تحويل إشارات المجال من أجهزة الإرسال والمستشعرات إلى بيانات رقمية لوحدة التحكم C300. تم تصميم 8U-TAIDA1 للحصول على إشارات عالية الدقة، وهي مناسبة للبيئات الصناعية الصعبة بما في ذلك مصافي النفط والغاز وتوليد الطاقة والتصنيع على نطاق واسع. يدعم تصميمها المعياري الاستبدال السريع للأجهزة والأسلاك الميدانية المبسطة لتقليل وقت توقف النظام.

الميزات

• تكوين إدخال تناظري تفاضلي بـ 16 قناة لرفض الضوضاء بشكل ممتاز.
• مصمم للتكامل السلس مع بنية الإدخال/الإخراج لسلسلة Experion PKS Series 8.
• نسخة لوحة غير مطلية (غير مطابقة) محسنة لبيئات غرف التحكم القياسية.
• عامل شكل مدمج بحجم 9 بوصات لتركيب الخزانة عالية الكثافة.
• يدعم اتصال رابط الإدخال/الإخراج الاحتياطي لتكامل شبكة الإشراف الموثوق به.

التطبيقات

يستخدم 8U-TAIDA1 بشكل أساسي في تطبيقات التحكم في العمليات التي تتطلب مراقبة موثوقة للإشارات التناظرية. تشمل التركيبات النموذجية ما يلي:

• مرافق معالجة النفط والغاز.
• أنظمة التحكم في توليد وتوزيع الطاقة.
• مصانع التصنيع الكيميائية والبتروكيماوية على نطاق واسع.
• حلقات العمليات الحيوية التي تتطلب الحصول على بيانات عالية الدقة.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل طاقة الخزانة قبل تركيب أو إزالة وحدة IOTA.
• قم بتركيب الوحدة في بيئة نظيفة وجافة؛ تأكد من التهوية الكافية للحفاظ على درجات حرارة التشغيل ضمن النطاق 0 إلى 60 درجة مئوية.
• استخدم كابلات زوجية مجدولة محمية لجميع إشارات الإدخال التناظرية للحفاظ على سلامة الإشارة وتقليل التداخل الكهرومغناطيسي.
• تأكد من التأريض الصحيح لهيكل IOTA إلى قضيب التأريض بالخزانة لمنع حلقات التأريض والضوضاء الكهربائية.
• تعامل مع الوحدة باستخدام ممارسات حماية التفريغ الكهروستاتيكي (ESD) القياسية لمنع تلف الدوائر الداخلية.
• تحقق من أن جميع الأسلاك الميدانية مؤمنة بشكل محكم في كتل طرف IOTA قبل تشغيل النظام.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة 8U-TAIDA1؟

وحدة 8U-TAIDA1 هي IOTA توفر الإنهاء المادي وواجهة تكييف الإشارة لـ 16 إدخالًا تناظريًا تفاضليًا، تربط أجهزة القياس الميدانية بنظام التحكم Honeywell Experion PKS Series 8.

هل هذه الوحدة مطلية بمادة حماية؟

لا، 8U-TAIDA1 هي نسخة غير مطلية (غير مطلية بمادة حماية)، مخصصة للاستخدام في البيئات الصناعية القياسية الخاضعة للتحكم.

هل يمكن استخدام هذه الوحدة في تكوين احتياطي؟

وحدة 8U-TAIDA1 هي IOTA غير احتياطية. يرجى الرجوع إلى وثائق تصميم نظامك إذا كان تطبيقك يتطلب دعم الإدخال/الإخراج الاحتياطي.
