الوصف

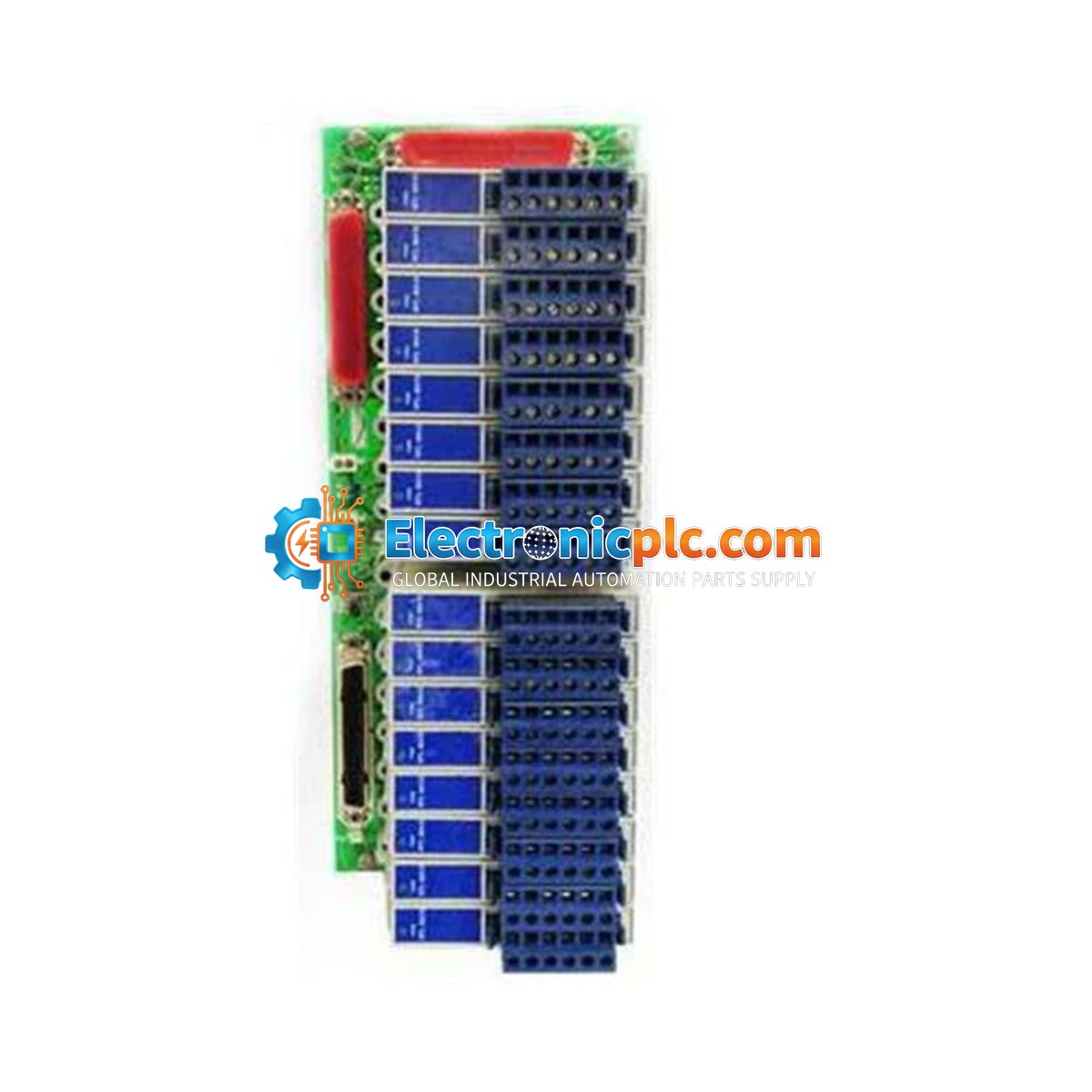

Honeywell MU-GAIH14 هو وحدة تجميع طرفية ميدانية (FTA) ذات 16 قناة إدخال تناظري مصممة للتحكم في العمليات الصناعية وأنظمة السلامة. تعمل هذه الوحدة كواجهة حرجة بين أجهزة الإرسال المثبتة في الميدان ونظام التحكم الموزع (DCS)، مما يسهل الحصول على إشارة موثوقة وعزلًا جلفانيًا. وهي مصممة للتعامل مع إشارات العمليات القياسية 4-20 مللي أمبير، مما يضمن سلامة الإشارة العالية في كل من البيئات الصناعية الخطرة وغير الخطرة.

الميزات

• قدرة الحصول على إشارة تناظرية من 16 قناة.
• عزل جلفاني لمنع تداخل حلقة الأرض وحماية إلكترونيات نظام التحكم.
• يدعم أجهزة الإرسال ذات السلكين وثلاثة أسلاك مع إثارة تيار مستمر عائمة.
• متوافق مع أجهزة الإرسال الذكية، مما يسمح بإشارات اتصال رقمية HART متراكبة على الحلقة التناظرية.
• يوفر إشارة خرج من 1 إلى 5 VDC لوحدات الإدخال التناظرية عالية المستوى المرتبطة.
• تصميم قوي ومناسب للتشغيل المستمر في بيئات العمليات الصعبة.

التطبيقات

يستخدم MU-GAIH14 على نطاق واسع في قطاعات أتمتة العمليات، بما في ذلك:

• حلقات التحكم في المصافي والبتروكيماويات.
• مراقبة وأجهزة توليد الطاقة.
• أنظمة التحكم في العمليات الكيميائية.
• أي تطبيق يتطلب تكييف إشارة تناظرية عالية الكثافة ومعزولة.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل جميع مصادر الطاقة عن الرف قبل إدخال أو إزالة وحدة FTA.
• تأكد من أن الوحدة مثبتة بإحكام في فتحة الرف بتنسيق B لضمان اتصال مناسب باللوحة الخلفية.
• استخدم كابلات محمية للمدخلات الميدانية لتقليل تداخل EMI/RFI.
• تأكد من تأريض هيكل FTA بشكل صحيح بالأرض المشتركة للنظام للحفاظ على سلامة العزل الجلفاني.
• اتبع إجراءات التعامل مع ESD القياسية عند لمس المكونات الداخلية أو دبابيس الموصل.
• حافظ على التهوية الكافية حول الرف لضمان بقاء درجة حرارة التشغيل ضمن النطاق المحدد من -20 إلى 60 درجة مئوية.

الأسئلة الشائعة

هل تدعم هذه الوحدة اتصال HART؟
نعم، تم تصميم MU-GAIH14 لتمرير إشارات اتصال HART الرقمية المتراكبة على الحلقة التناظرية 4-20 مللي أمبير، مما يسمح بالتكوين والتشخيص عن بعد.

ما هي الوظيفة الأساسية لخرج 1 إلى 5 VDC؟
إشارة 1 إلى 5 VDC هي الخرج القياسي المقدم لبطاقات الإدخال التناظرية عالية المستوى في النظام، مما يضمن الفصل الكهربائي بين الأجهزة الميدانية وإلكترونيات نظام التحكم.
