الوصف

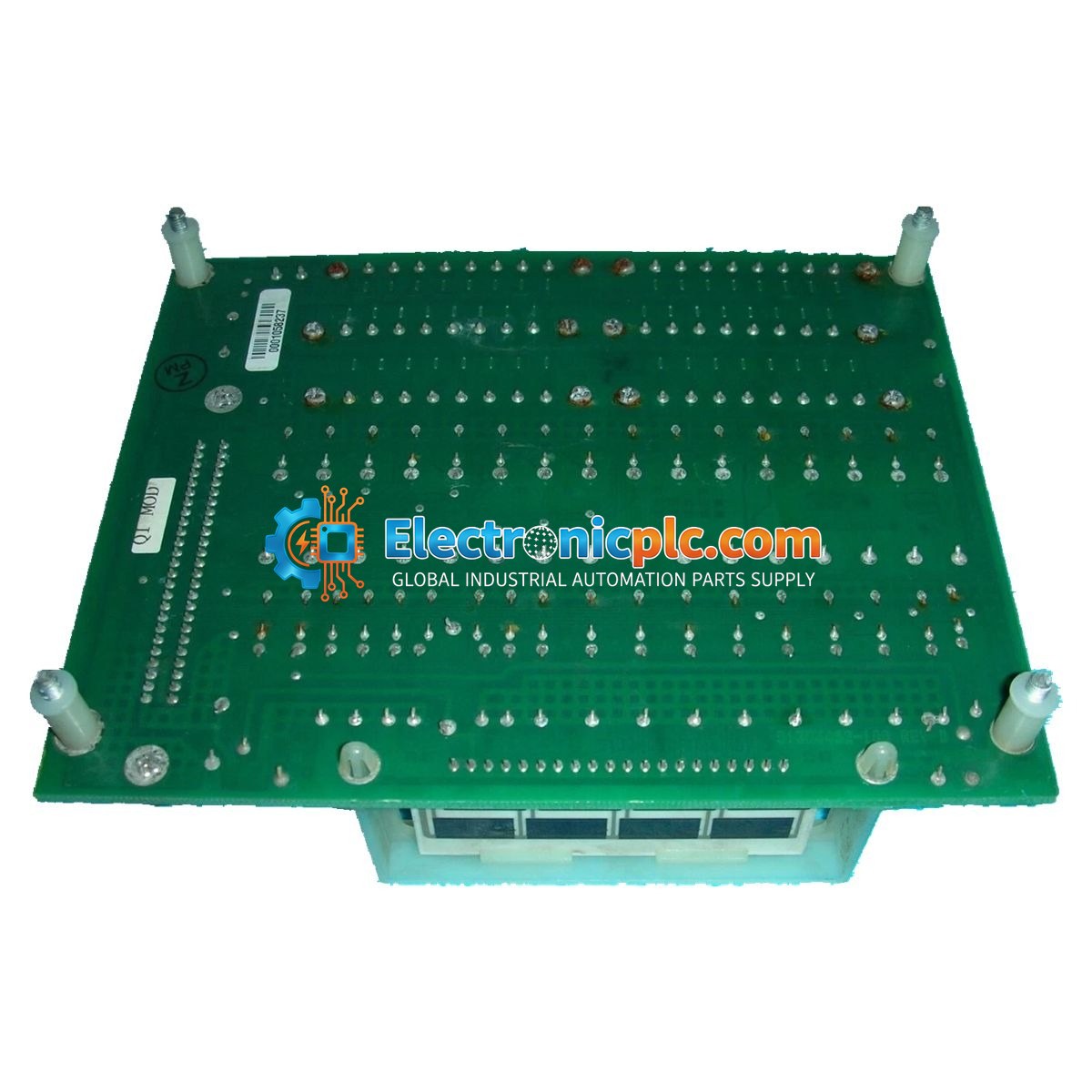

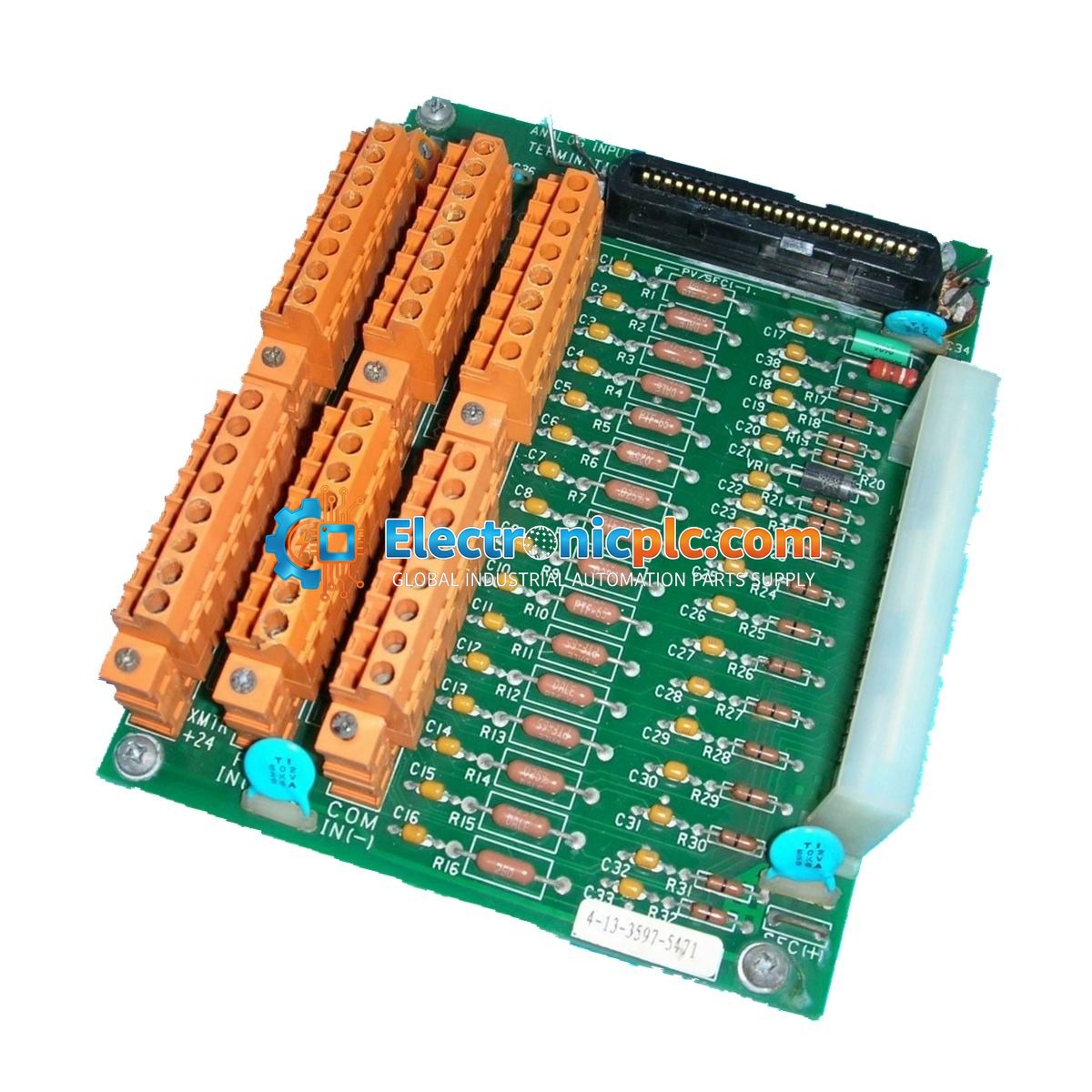

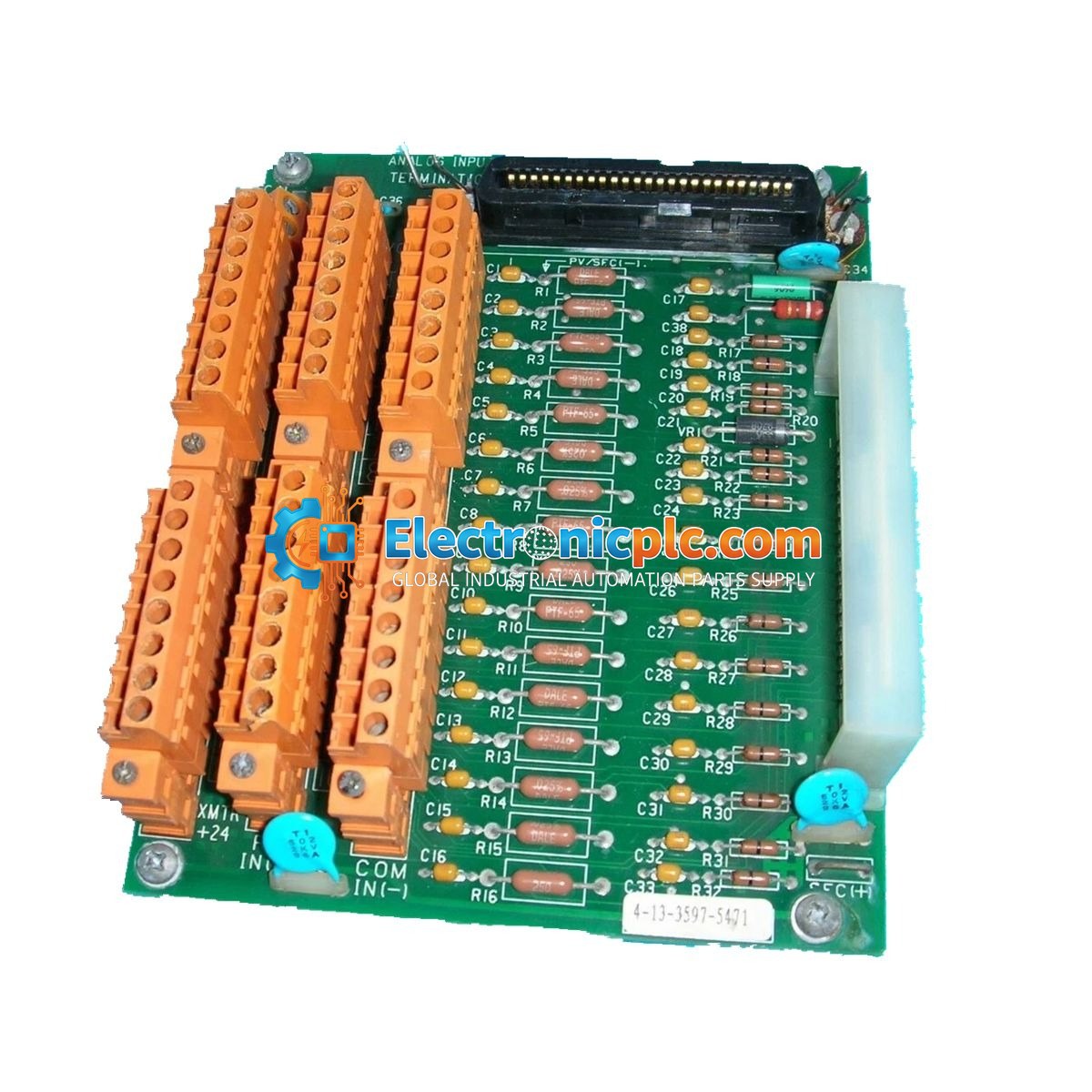

وحدة Honeywell MU-TAIH53 (51309138-225) هي وحدة إدخال تناظري عالية المستوى مصممة للدمج داخل أنظمة التحكم Honeywell Experion PKS و UCN. تعمل هذه الوحدة كواجهة حاسمة للأجهزة الميدانية، وتوفر 16 قناة إدخال تفاضلية قادرة على معالجة إشارات الجهد والتيار الصناعية القياسية. صُممت هذه الوحدة من أجل الموثوقية في البيئات الصناعية الصعبة، وتضمن الحصول على بيانات عالية الدقة لتطبيقات مراقبة الضغط والتدفق والمستوى ودرجة الحرارة.

الميزات

• 16 قناة إدخال تفاضلية معزولة للحصول على إشارة قوية.
• تدعم نطاقات الإشارة القياسية 0-10 فولت و 4-20 مللي أمبير.
• دقة قياس عالية تبلغ زائد/ناقص 0.1 بالمائة من النطاق الكامل.
• عزل كهربائي 1500 فولت بين المدخلات الميدانية وإلكترونيات النظام لتخفيف حلقات الأرض والجهد العابر.
• تدعم تكوينات الوحدات الاحتياطية للتحكم في العمليات عالية التوافر.
• تكييف إشارة مدمج وتحويل تناظري/رقمي (A/D) لأداء مستقر.
• مجموعة أطراف توصيل لولبية من النوع S لتبسيط الأسلاك الميدانية.

التطبيقات

تُستخدم MU-TAIH53 على نطاق واسع في بيئات أتمتة العمليات، بما في ذلك مصافي النفط والغاز ومحطات توليد الطاقة ومنشآت المعالجة الكيميائية. إنها مثالية للتوصيل مع أجهزة الإرسال الميدانية التي تتطلب نقل إشارة عالي التكامل عبر مسافات طويلة.

المواصفات الفنية

إرشادات التركيب

• تأكد من إيقاف تشغيل نظام التحكم قبل تركيب الوحدة أو إزالتها.
• ركب الوحدة في بيئة نظيفة وجافة ضمن نطاق درجة حرارة التشغيل المحددة.
• استخدم كابلات زوجية مجدولة محمية للمدخلات الميدانية لتقليل التداخل الكهرومغناطيسي (EMI).
• تأكد من التأريض الصحيح لهيكل الوحدة بالنظام المشترك للحفاظ على سلامة العزل.
• تحقق من أن وصلات الأطراف آمنة ومشدودة لمنع فقدان الإشارة المتقطع.
• تعامل مع احتياطات التفريغ الكهربائي الساكن (ESD) القياسية لمنع تلف الإلكترونيات الداخلية الحساسة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لـ MU-TAIH53؟

تعمل MU-TAIH53 كوحدة إدخال تناظري عالية المستوى لأنظمة Honeywell Experion PKS و UCN، حيث تقوم بتحويل الإشارات التناظرية على مستوى المجال (الجهد/التيار) إلى بيانات رقمية للتحكم في العمليات.

هل تدعم هذه الوحدة التكرار؟

نعم، تم تصميم MU-TAIH53 لدعم التكوينات المتكررة حيث تعمل وحدتان بالتوازي لضمان الحصول المستمر على الإشارة في التطبيقات الحيوية.

ما نوع الأسلاك التي تستخدمها هذه الوحدة؟

تم تكوين هذه الوحدة كوحدة تجميع إنهاء ميداني (FTA) باستخدام أطراف توصيل لولبية من النوع S، مما يسمح بالتوصيل المباشر لأسلاك الأجهزة الميدانية.
