الوصف

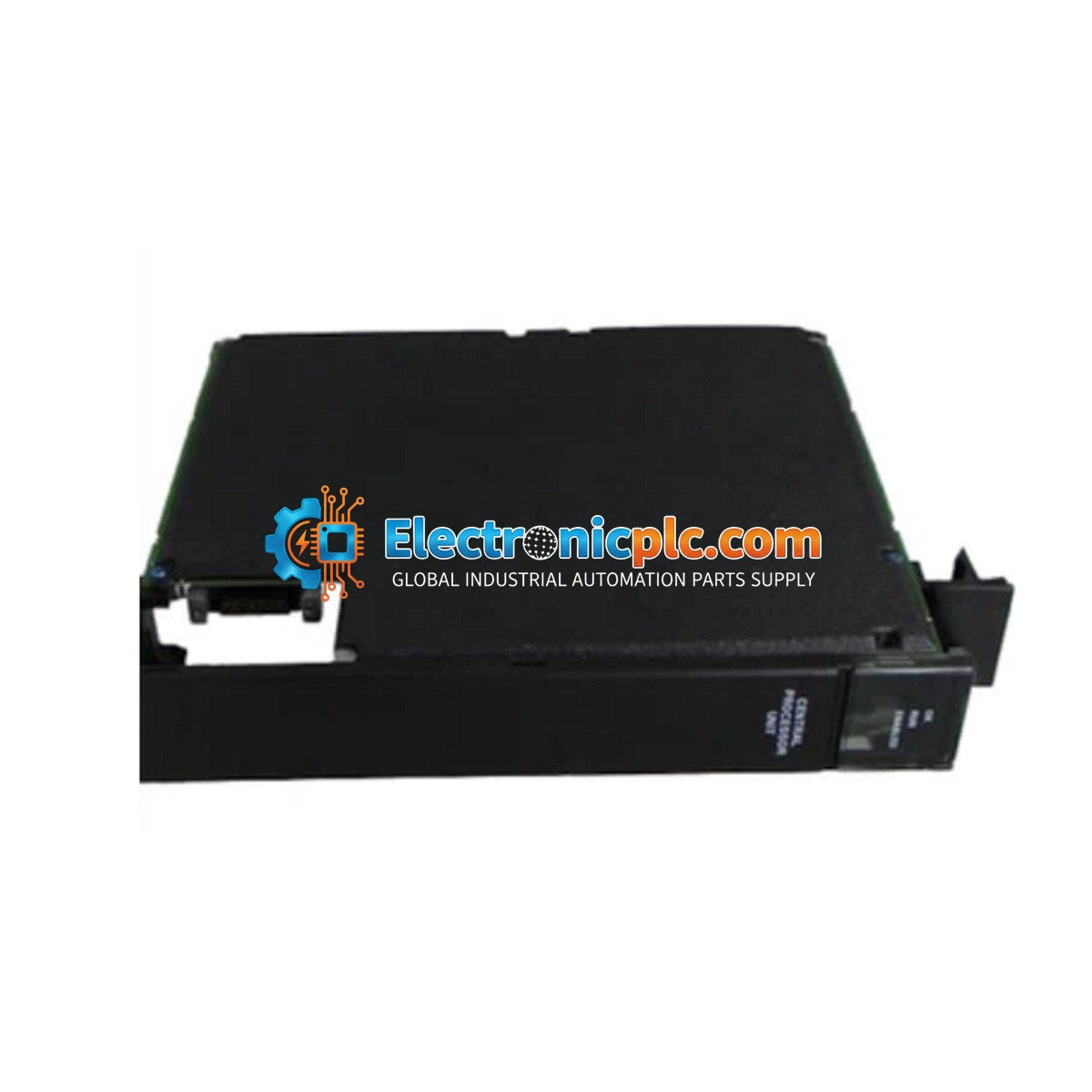

وحدة المعالجة المركزية General Electric IC697CPX782 هي وحدة معالجة مركزية عالية الأداء 32 بت، مصممة لعائلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من GE Fanuc Series 90-70. تعمل هذه الوحدة بسرعة ساعة تبلغ 96 ميجاهرتز وتستخدم المعالج الدقيق 80486DX4، وتوفر تحكمًا قويًا في الوقت الفعلي للعمليات الصناعية المعقدة، ومناولة المواد، وأنظمة الأتمتة عالية السرعة. تتميز بذاكرة وصول عشوائي (RAM) سعة 1 ميجابايت مدعومة ببطارية وذاكرة فلاش غير متطايرة سعة 256 كيلوبايت، مما يدعم عمليات حسابية متقدمة للنقاط العائمة وتكوينات إدخال/إخراج واسعة النطاق.

الميزات

• معالج دقيق 96 ميجاهرتز، 80486DX4 لتنفيذ عالي السرعة (0.4 ميكروثانية لكل وظيفة منطقية).
• تصميم أحادي الفتحة مع ثلاثة منافذ تسلسلية مدمجة.
• ذاكرة مستخدم 1 ميجابايت مدعومة ببطارية وذاكرة فلاش غير متطايرة سعة 256 كيلوبايت.
• يدعم ما يصل إلى 12,000 نقطة إدخال/إخراج منفصلة و 8,000 نقطة إدخال/إخراج تناظرية.
• ساعة تقويم مدمجة مدعومة ببطارية.
• مفتاح تشغيل بثلاثة أوضاع للتحكم اليدوي في أمان البرنامج والتكوين.
• يدعم اتصال اللوحة الخلفية القياسي VME C.1 للتكامل السلس مع وحدات خيارات Series 90-70.

التطبيقات

• التصنيع العملياتي: معالجة الدفعات والتحكم في السوائل في المصانع الكيميائية والصيدلانية.
• مناولة المواد: خطوط التجميع الآلية وأنظمة نقل مراكز التوزيع.
• الطاقة والمرافق: التحكم في التوربينات، ومراقبة المولدات، وإدارة توزيع الكهرباء.
• تشغيل المعادن: تحكم عالي الدقة لمعدات الحفر واللحام والتشغيل الآلي.

المواصفات الفنية

إرشادات التثبيت

• تأكد من إيقاف تشغيل رف PLC قبل إدخال أو إزالة وحدة المعالجة المركزية لمنع التلف الكهربائي.
• تشغل الوحدة فتحة واحدة في اللوحة الخلفية Series 90-70؛ تأكد من أنها مثبتة بالكامل وأن مسامير التثبيت مشدودة للحفاظ على اتصال آمن.
• استخدم كابلات اتصال محمية للمنافذ التسلسلية لتقليل تداخل EMI في البيئات الصناعية.
• تعامل مع الوحدة باستخدام احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة لحماية المكونات الداخلية الحساسة.
• توفر بطارية الليثيوم حوالي ستة أشهر من الاحتفاظ بالذاكرة؛ تأكد من استبدال البطارية بشكل دوري وفقًا لجدول الصيانة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة IC697CPX782؟

تعمل وحدة IC697CPX782 كوحدة معالجة مركزية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة 90-70، وتدير تنفيذ المنطق، واتصالات الإدخال/الإخراج، ومعالجة البيانات لتطبيقات التحكم الصناعي.

كيف يتم تكوين الوحدة؟

يتم التكوين باستخدام برنامج برمجة متوافق مع GE يعمل على جهاز كمبيوتر، والذي يتصل بالوحدة عبر اتصالات تسلسلية أو إيثرنت.

ماذا يفعل مفتاح المفتاح الموجود على اللوحة الأمامية؟

يسمح مفتاح المفتاح ذو الثلاثة أوضاع للمستخدم بقفل البرنامج وبيانات التكوين يدويًا، مما يوفر طبقة مادية من الأمان ضد التغييرات غير المصرح بها.
