وصف المنتج

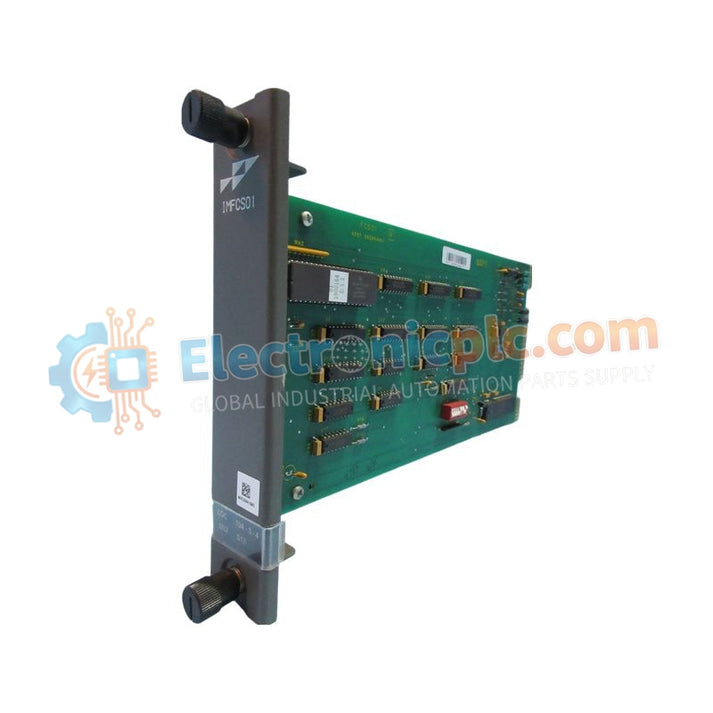

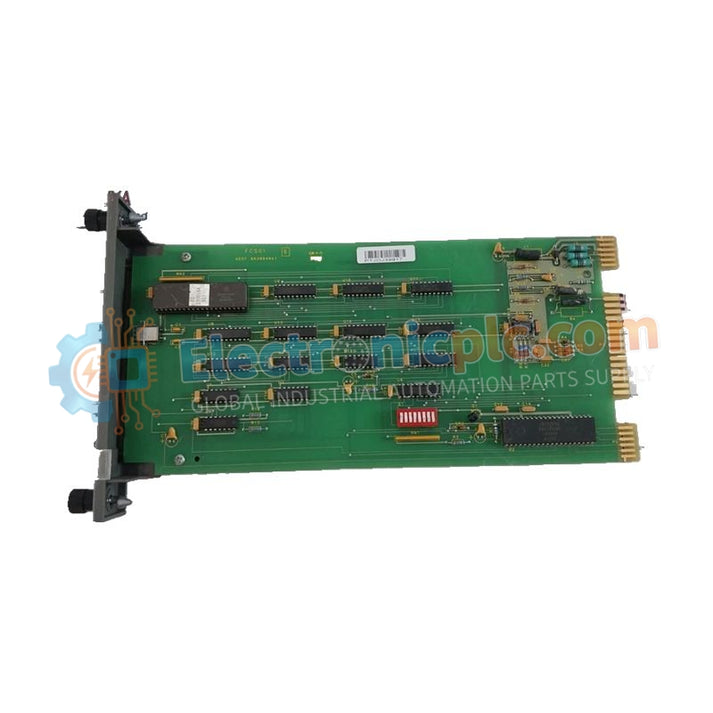

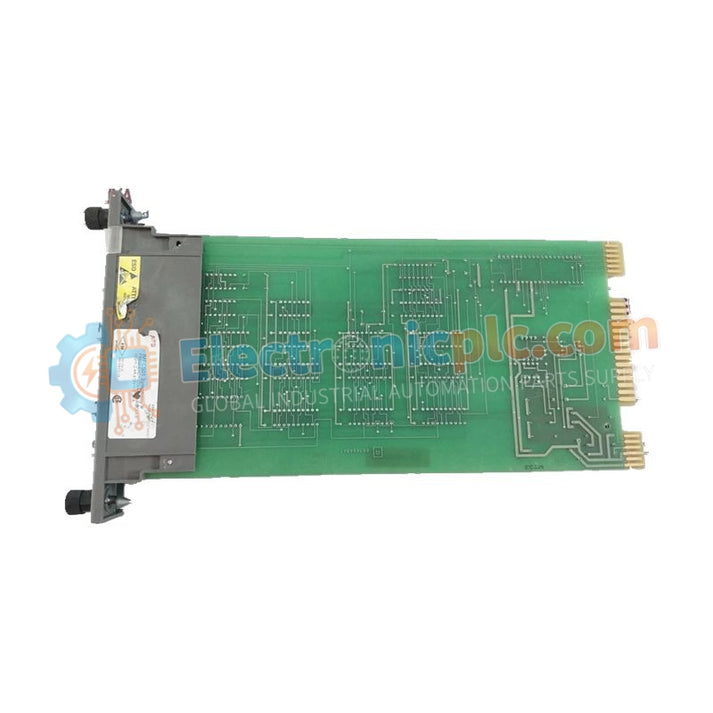

ال IMFCS01 هي وحدة تابعة مخصصة لقياس التردد، طورتها شركة ABB Bailey للاستخدام في أنظمة التحكم الموزعة INFI 90 و Symphony Plus. توفر هذه الوحدة دقة عالية في الحصول على الإشارات الدورية في الوقت الفعلي من أجهزة القياس الميدانية - مثل اللاقطات المغناطيسية على أعمدة التوربينات، ومقاييس تدفق الدوامات، أو مخارج المشفرات - وتحولها إلى قيم تردد رقمية دقيقة للتحكم في العمليات ومراقبتها.

بخلاف المدخلات التناظرية للأغراض العامة، يستخدم IMFCS01 عدادات موقوتة بالأجهزة مع تكييف إشارة تكيفي لالتقاط الترددات بدقة عبر نطاق ديناميكي واسع، حتى في البيئات الصاخبة كهربائياً النموذجية لتوليد الطاقة والصناعات الثقيلة.

المواصفات الفنية

• الشركة المصنعة : ABB (المعروفة سابقًا باسم Bailey Controls)

• رقم الموديل / رقم القطعة : IMFCS01

• الأنظمة المتوافقة : INFI 90، Symphony Plus (مع دعم وحدة التحكم Harmony أو Master)

• نوع الوحدة : عداد تردد تابع

• طريقة التركيب : فتحة واحدة في وحدة تركيب الوحدات النمطية القياسية (MMU)

• مصدر الطاقة : +5 فولت تيار مستمر عبر اللوحة الخلفية للنظام (لا حاجة إلى أسلاك خارجية)

• واجهة الاتصال : ناقل موسع العبد الداخلي (SEB)

• قنوات الإدخال : 4 قنوات إدخال تردد مستقلة (التكوين النموذجي)

• أنواع إشارات الإدخال :

• موجة جيبية: من 0.2 فولت RMS إلى 10 فولت RMS

• موجة مربعة/نبضية: من 2 فولت إلى 24 فولت تيار مستمر (متوافقة مع TTL/CMOS)

• إشارات التيار المتردد ذات نقطة عبور الصفر من لاقطات مغناطيسية سلبية

• نطاق قياس التردد : من 0.1 هرتز إلى 10 كيلو هرتز (قابل للتكوين لكل قناة)

• الدقة : تصل إلى 0.01 هرتز (حسب وقت البوابة وإعدادات البرامج الثابتة)

• معالجة الإشارة : مُشغّل شميت مدمج، وتخلف قابل للبرمجة، وترشيح تمرير منخفض

• مناعة ضد الضوضاء : مدخلات تفاضلية مع رفض الوضع المشترك؛ العزل الضوئي اختياري في بعض المتغيرات

• درجة حرارة التشغيل : من 0 درجة مئوية إلى +70 درجة مئوية

• التشخيص : فحص ذاتي مستمر لدوائر الإدخال، وسلامة العداد، واتصال ناقل البيانات؛ مؤشرات حالة LED على اللوحة الأمامية

• معدل التحديث : قابل للتكوين (عادةً من 100 مللي ثانية إلى ثانية واحدة لكل قناة)

التطبيقات النموذجية

• مراقبة سرعة التوربينات والمحركات (حساب عدد الدورات في الدقيقة)

• اشتقاق معدل التدفق من عدادات التدفق ذات المخرجات النبضية (مثل التوربينات أو الدوامات)

• التحقق من سرعة سير الناقل في أنظمة مناولة المواد

• مزامنة المعدات الدوارة في محطات الدورة المركبة أو محطات التوليد المشترك

التعليمات
س: هل يمكن استخدام IMFCS01 بدون وحدة رئيسية؟
ج: لا - إنه يعمل كجهاز تابع ويتطلب وحدة تحكم رئيسية (مثل HMEI01 أو TPS01) على نفس ناقل الموسع لتكوين المعلمات وقراءة البيانات.

س: هل يدعم سلوك الأمان في حالة فقدان الإشارة؟
ج: نعم. يمكن ضبط كل قناة لإخراج قيمة "سيئة" محددة أو تشغيل إنذار إذا انخفضت سعة إشارة الإدخال عن الحد الأدنى أو توقف التردد.

س: كيف يختلف عن وحدة الإدخال التناظري IMASI01؟
ج: يتعامل جهاز IMASI01 مع إشارات الجهد/التيار المستمرة، بينما تم تحسين جهاز IMFCS01 لإشارات التردد المنفصلة القائمة على الزمن. ويؤديان أدوارًا متكاملة - IMFCS01 لنبضات السرعة/التدفق، وIMASI01 للضغط أو درجة الحرارة أو الموضع.
