الوصف

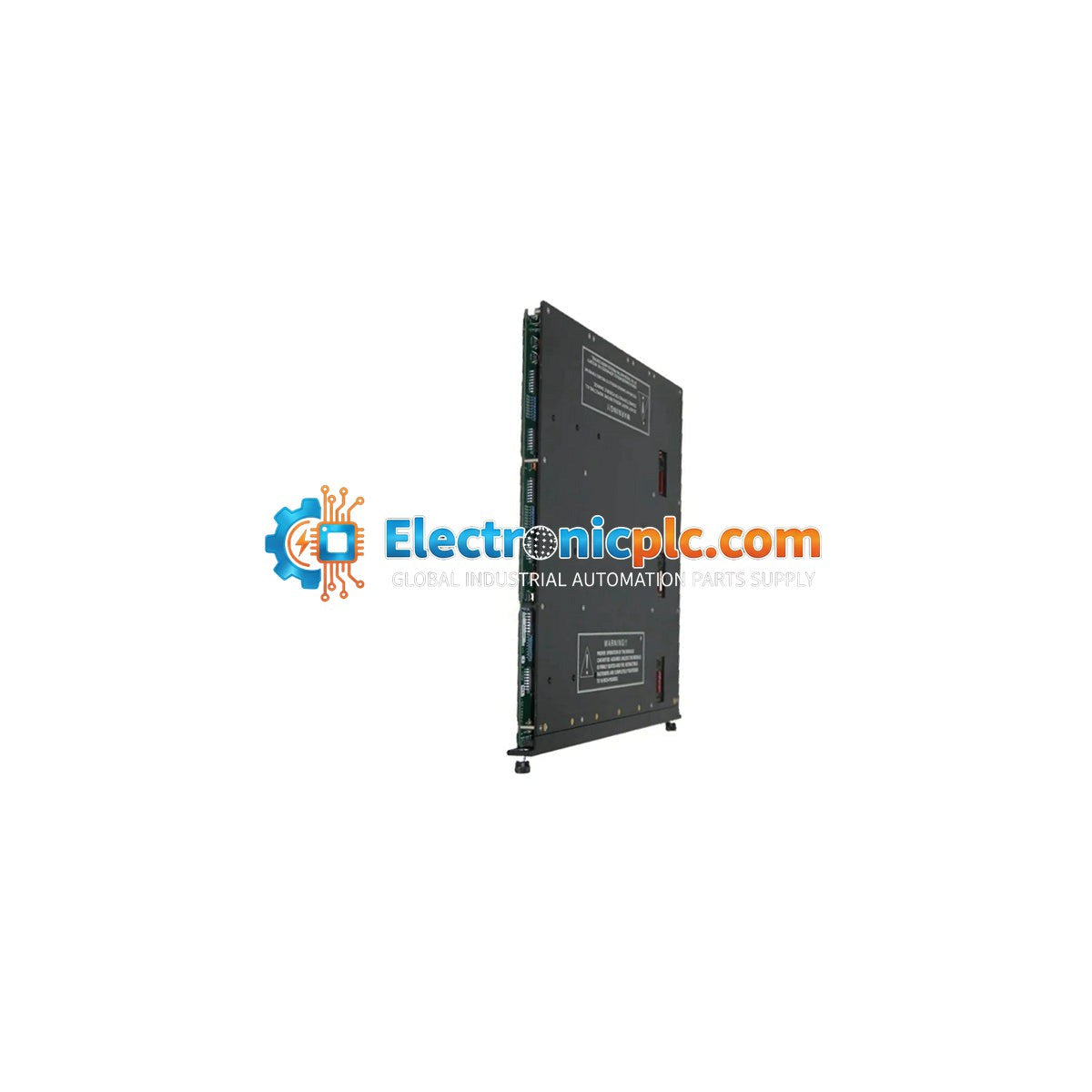

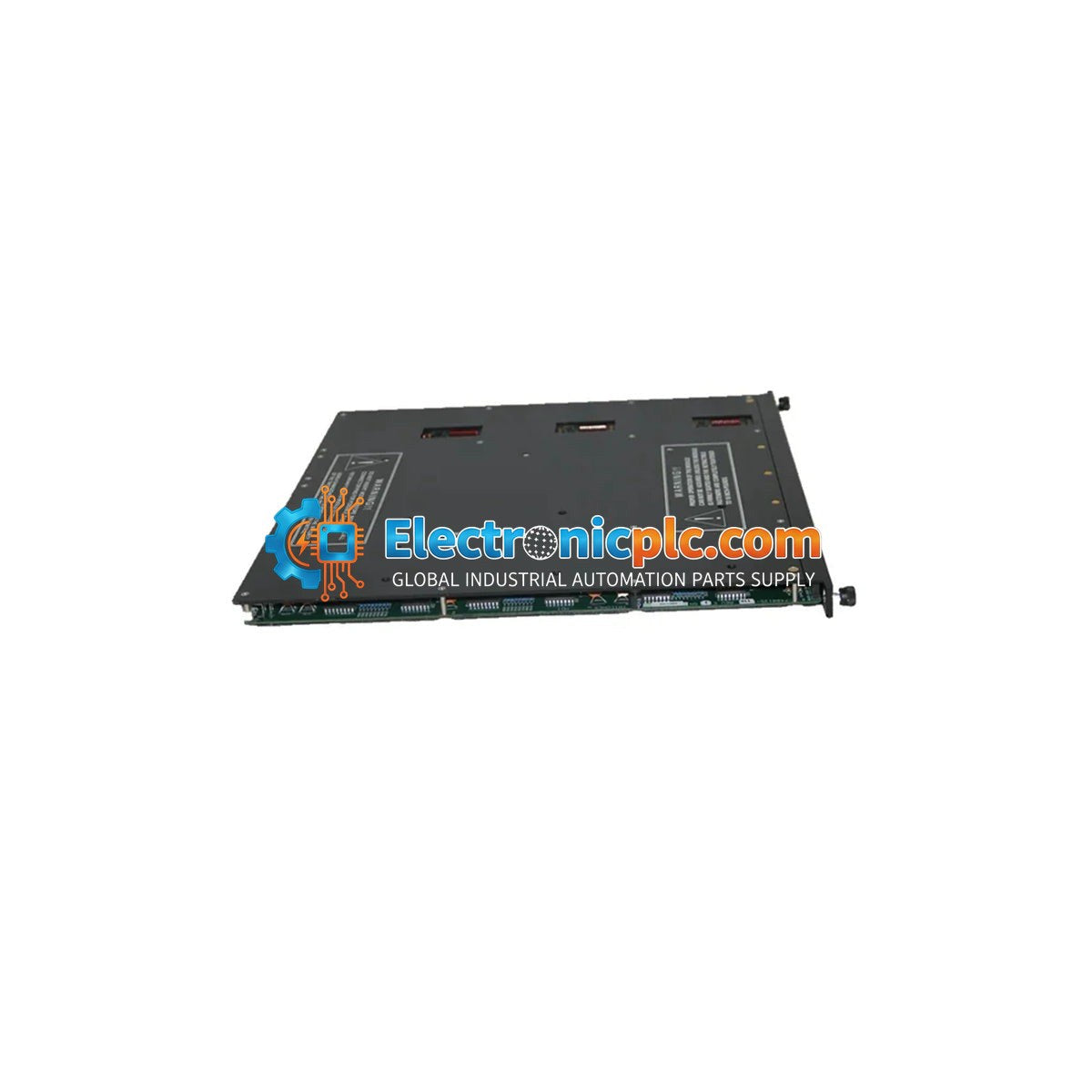

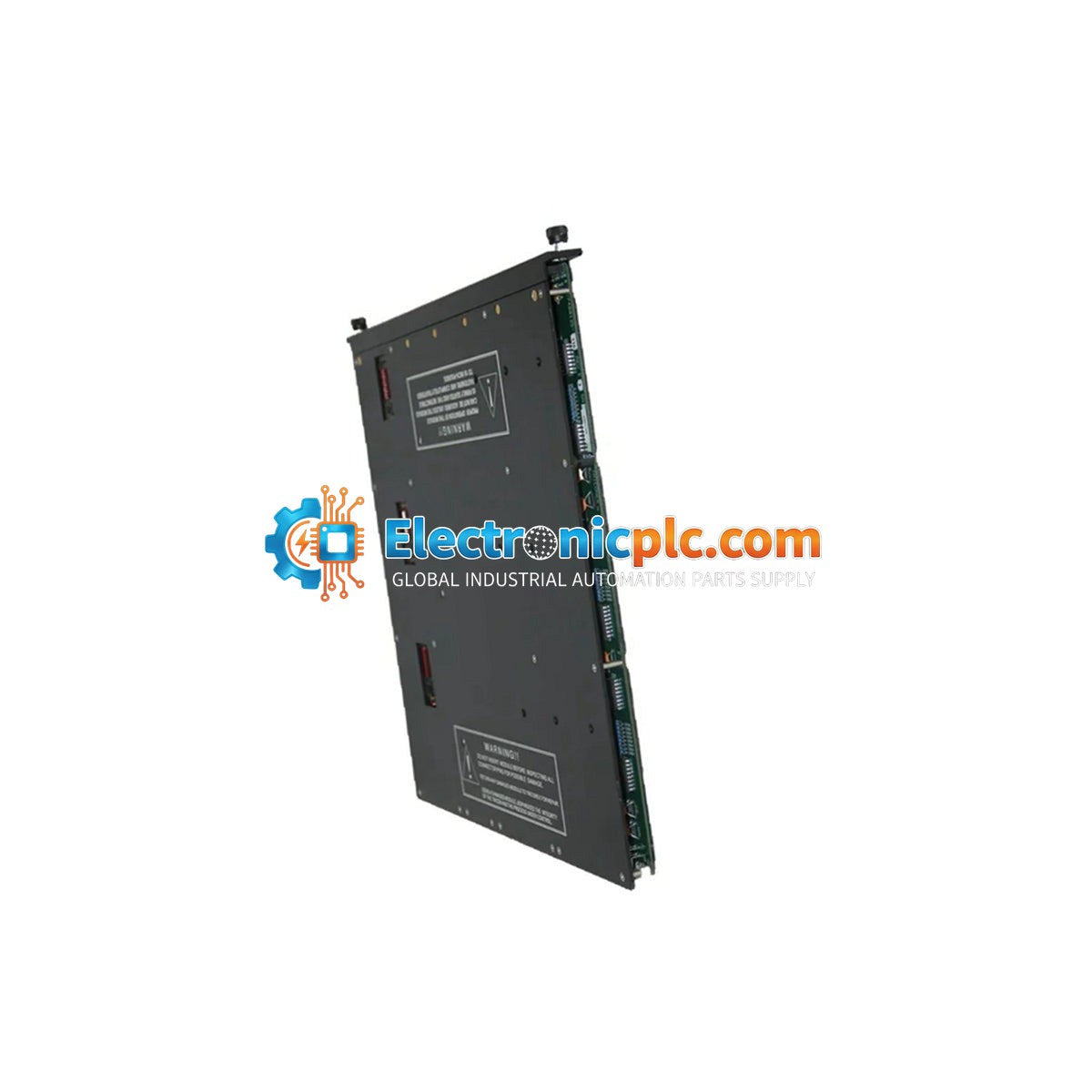

وحدة إدخال النبضات Invensys Triconex 3510 ذات 8 قنوات، مصممة لتطبيقات الموثوقية العالية ضمن نظام الأمان Tricon الثلاثي المتكرر (TMR). تم تصميم هذه الوحدة لمراقبة إشارات النبضات الرقمية من أجهزة القياس الميدانية، بما في ذلك مقاييس التدفق ومستشعرات السرعة، في أنظمة السلامة المزودة بأجهزة (SIS). من خلال استخدام بنية TMR، توفر الوحدة 3510 مراقبة مستمرة ومقاومة للأعطال، مما يضمن أن أعطال الأجهزة الداخلية لا تؤدي إلى توقف النظام أو فقدان وظائف الأمان. إنها مكون حاسم لسلامة العمليات في صناعات مثل النفط والغاز والمعالجة الكيميائية وتوليد الطاقة.

الميزات

• بنية TMR: تستخدم ثلاثة مسارات معالجة مستقلة مع تصويت على مستوى الأجهزة لضمان سلامة الإشارة وتحمل الأخطاء.
• تصميم عالي الكثافة: وحدة مُثبتة على رف مصممة للاندماج السلس في اللوحة الخلفية لـ Tricon.
• مؤشرات التشخيص: توفر مؤشرات حالة LED على اللوحة الأمامية مراقبة في الوقت الفعلي لحالة القناة وحالة النظام، مما يسهل استكشاف الأخطاء وإصلاحها بسرعة.
• معالجة قوية: مصممة لعزل المكونات المعيبة دون مقاطعة تدفق العملية.
• درع EMI: مصممة لبيئات عالية الكثافة مع حماية قوية ضد التداخل الكهرومغناطيسي.

التطبيقات

تُستخدم وحدة إدخال النبضات 3510 بشكل أساسي في تطبيقات السلامة الحرجة حيث تتطلب مراقبة مستمرة للنبضات. تشمل التركيبات النموذجية ما يلي:

• قياس التدفق والجمع الكلي في مصانع المعالجة الكيميائية.
• مراقبة سرعة التوربينات وأنظمة الحماية من السرعة الزائدة.
• أنظمة السلامة المزودة بأجهزة (SIS) لمنصات الحفر البحرية.
• مراقبة العمليات الحرجة في المصافي التي تتطلب توفرًا عاليًا.

المواصفات الفنية

إرشادات التركيب

• إيقاف التشغيل: افصل دائمًا الطاقة عن رف Tricon قبل إدخال أو إزالة الوحدة 3510 لمنع التلف الكهربائي أو أعطال النظام.
• احتياطات ESD: استخدم حزامًا معصمًا مؤرضًا واتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس دوائر الوحدة.
• التركيب: تأكد من تثبيت الوحدة بالكامل في فتحة اللوحة الخلفية وإحكام رافعات القفل للحفاظ على التلامس الكهربائي المناسب ودرع EMI.
• الأسلاك: استخدم الكابلات المحمية لإدخالات الحقل لتقليل تداخل الضوضاء. تأكد من تأريض دروع الكابلات بشكل صحيح عند نقاط الإنهاء المحددة.
• البيئة: حافظ على بيئة التشغيل ضمن النطاق المحدد من 0 إلى 60 درجة مئوية وتأكد من التهوية الكافية داخل الخزانة لمنع الإجهاد الحراري.

الأسئلة الشائعة

هل لا تزال الوحدة 3510 مدعومة من قبل الشركة المصنعة؟

يتم إدراج Triconex 3510 حاليًا على أنها متوقفة من قبل الشركة المصنعة. نحن نقدم وحدات فائضة عالية الجودة يتم فحصها للتأكد من موثوقيتها في التطبيقات الحساسة للسلامة.

هل تتطلب هذه الوحدة تكوينًا خاصًا؟

نعم، يجب تكوين الوحدة 3510 ضمن برنامج نظام Triconex لتحديد مقياس الإدخال وعتبات النبض المناسبة لأجهزتك الميدانية المحددة.
