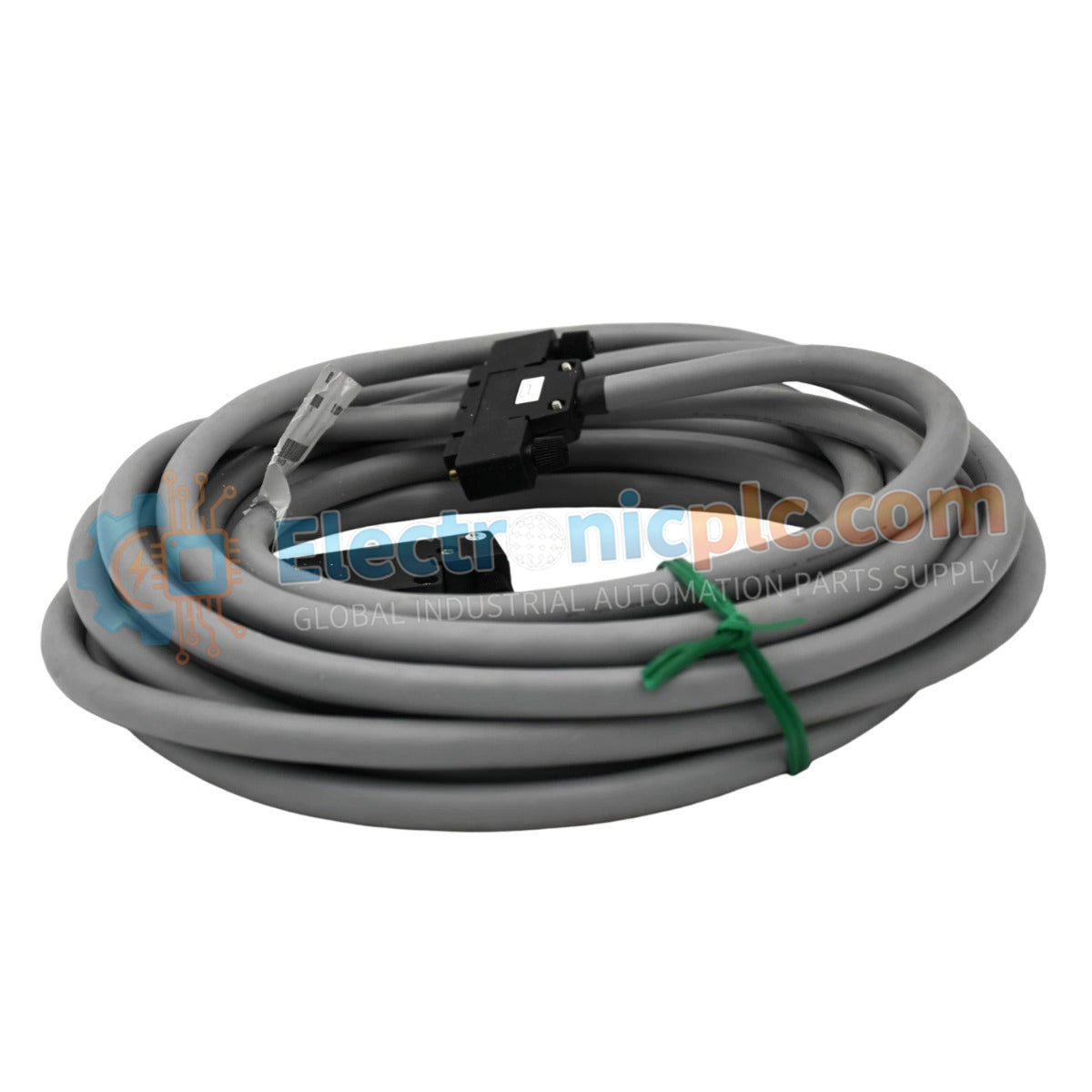

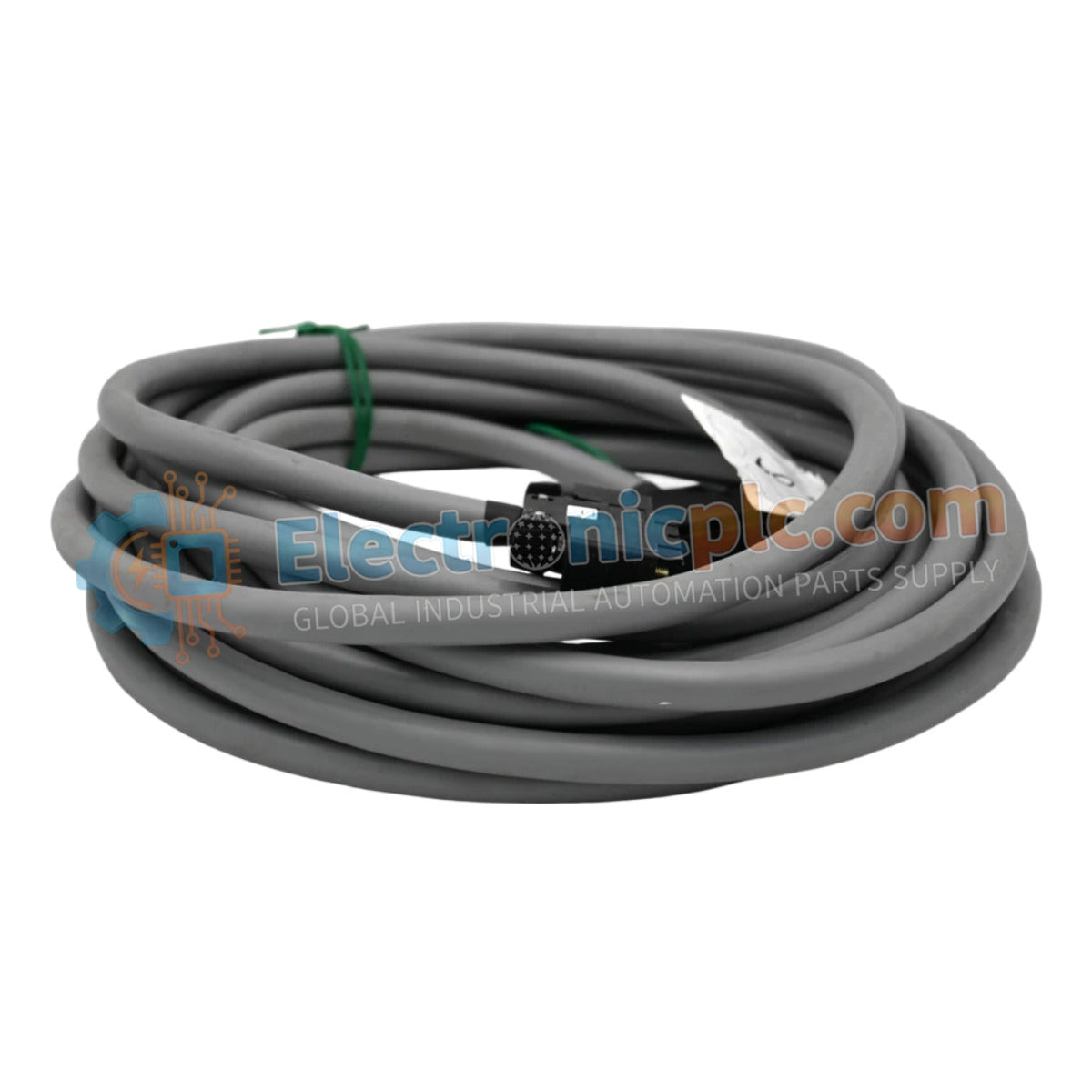

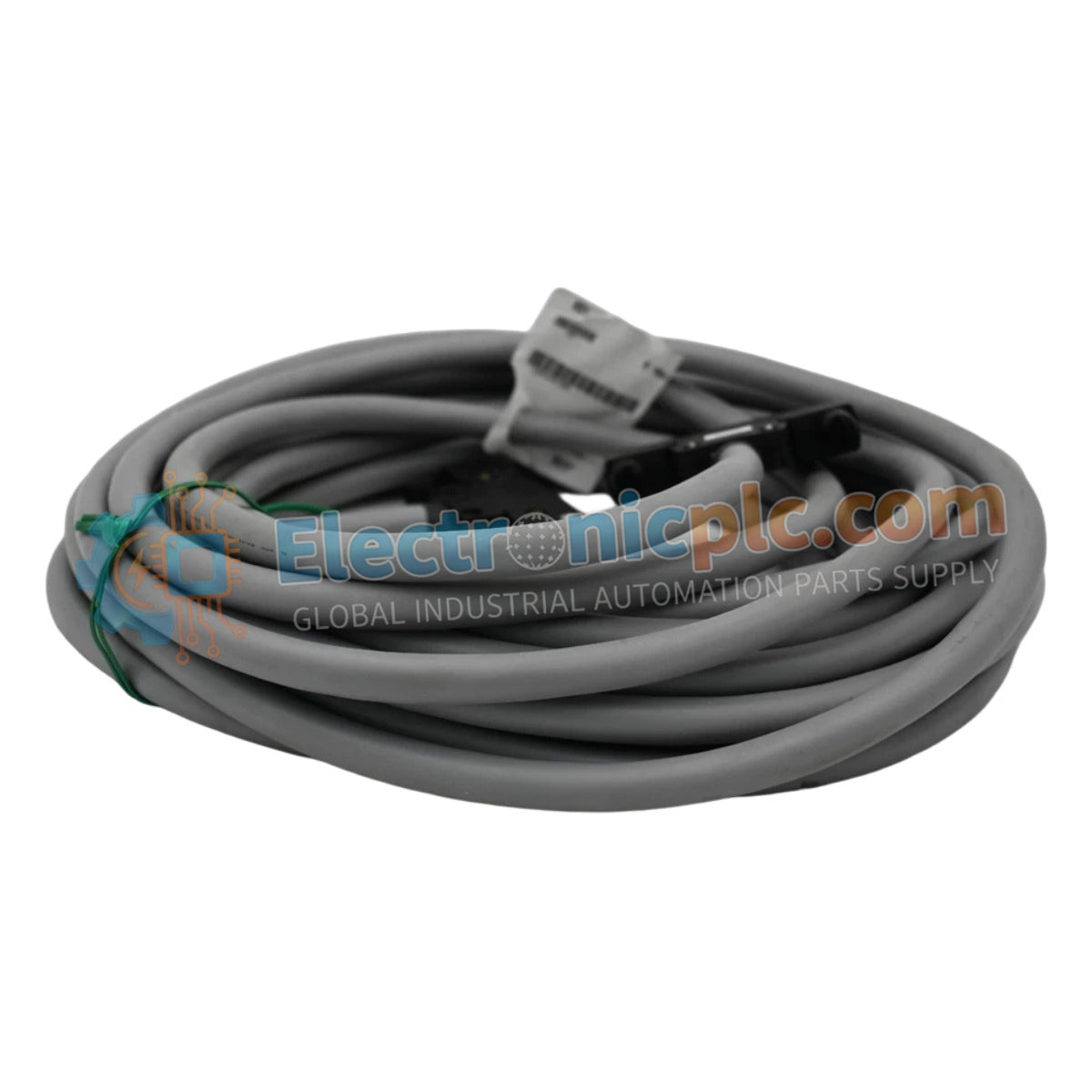

تم تصميم الكابل YOKOGAWA KS1-10*B (كابل الإشارة KS1) من أجل الربط البيني للإشارات عالية الكثافة ضمن بنيات التحكم DCS وPLC، وهو يوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لنقل البيانات متعددة القنوات بين وحدات الإدخال/الإخراج ولوحات الواجهة الميدانية.

توضيح اللاحقة ومصفوفة النموذج

تستخدم سلسلة KS1 تسميات موحدة لتحديد مواصفات الاتصال ومتطلبات الطول الفيزيائي:

• نموذج KS1: كابل إشارة واجهة من 40 دبوسًا إلى 40 دبوسًا.
• الطول 10: يشير إلى طول كابل قياسي يبلغ 10 أمتار.
• النمط B: يشير إلى مراجعة الكابل المحددة وتكوين الموصل لأنظمة التحكم Yokogawa.

المواصفات الفنية

الاتصال بالتحكم في العمليات وسلامة الإشارة

تستخدم مجموعة KS1 هيكلاً متعدد الموصلات مصممًا لربط الإشارات بزمن وصول منخفض بين أجهزة التحكم ووحدات الإنهاء الميدانية. تم تصميم كل موصل للحفاظ على مقاومة كهربائية متسقة، مما يقلل من تدهور الإشارة والتداخل عبر قنوات الإدخال/الإخراج عالية الكثافة. تتميز الموصلات بآليات إغلاق آمنة مصممة لمنع الفصل العرضي الناتج عن الاهتزاز الميكانيكي أو التمدد الحراري داخل الخزانة. تعمل طبقات الحماية المتكاملة، عند إنهاءها بشكل صحيح في هيكل الوحدة، على تخفيف التداخل الكهرومغناطيسي (EMI) وتداخل الترددات اللاسلكية (RFI) الشائعة في بيئات التحكم الصناعية.

الأسئلة المتكررة

س: هل يمكن استخدام كابل KS1-10*B في ظروف درجات الحرارة المحيطة القاسية؟

ج: تم تصنيف الكابل للعمل بين -20 درجة مئوية و+70 درجة مئوية. قد يؤدي التركيب خارج هذه المعايير إلى تعرض غلاف العزل وسلامة الموصل للخطر بمرور الوقت.

س: هل هذا الكابل متوافق مع جميع وحدات الإدخال/الإخراج Yokogawa ذات 40 دبوسًا؟

ج: تم تصميم KS1-10*B لتكوينات الإدخال/الإخراج القياسية ذات 40 دبوسًا. تحقق دائمًا من تعيين الطرف المحدد والتوافق مع النمط B مقابل ورقة بيانات الوحدة قبل الاتصال.

إرشادات التثبيت الميداني

1. قم بتوجيه الكابل عبر مسارات الكابلات أو الأنابيب المخصصة، مع الحفاظ على فصل صارم عن خطوط التيار المتردد عالية الجهد لمنع الضوضاء الاستقرائية.
2. التزم بنصف قطر الانحناء الأدنى المحدد من قبل الشركة المصنعة لمنع كسر الموصل الداخلي أو إجهاد رؤوس الموصلات.
3. افحص موصلات 40 دبوسًا بحثًا عن دبابيس مثنية قبل الإدخال؛ قم بتطبيق ضغط متساوي وعمودي لإحكام تثبيت الموصل تمامًا حتى تتشابك المزالج.
4. تحقق من استمرارية الإشارة باستخدام مقياس متعدد رقمي بعد التثبيت للتأكد من عدم وجود دوائر مفتوحة أو قصيرة أثناء توجيه الكابل.
5. ثبت الكابل باستخدام ملحقات تخفيف الضغط المناسبة على فترات لا تتجاوز 500 مم لدعم وزن التجميع بطول 10 أمتار وحماية واجهة الوحدة.
