الوصف

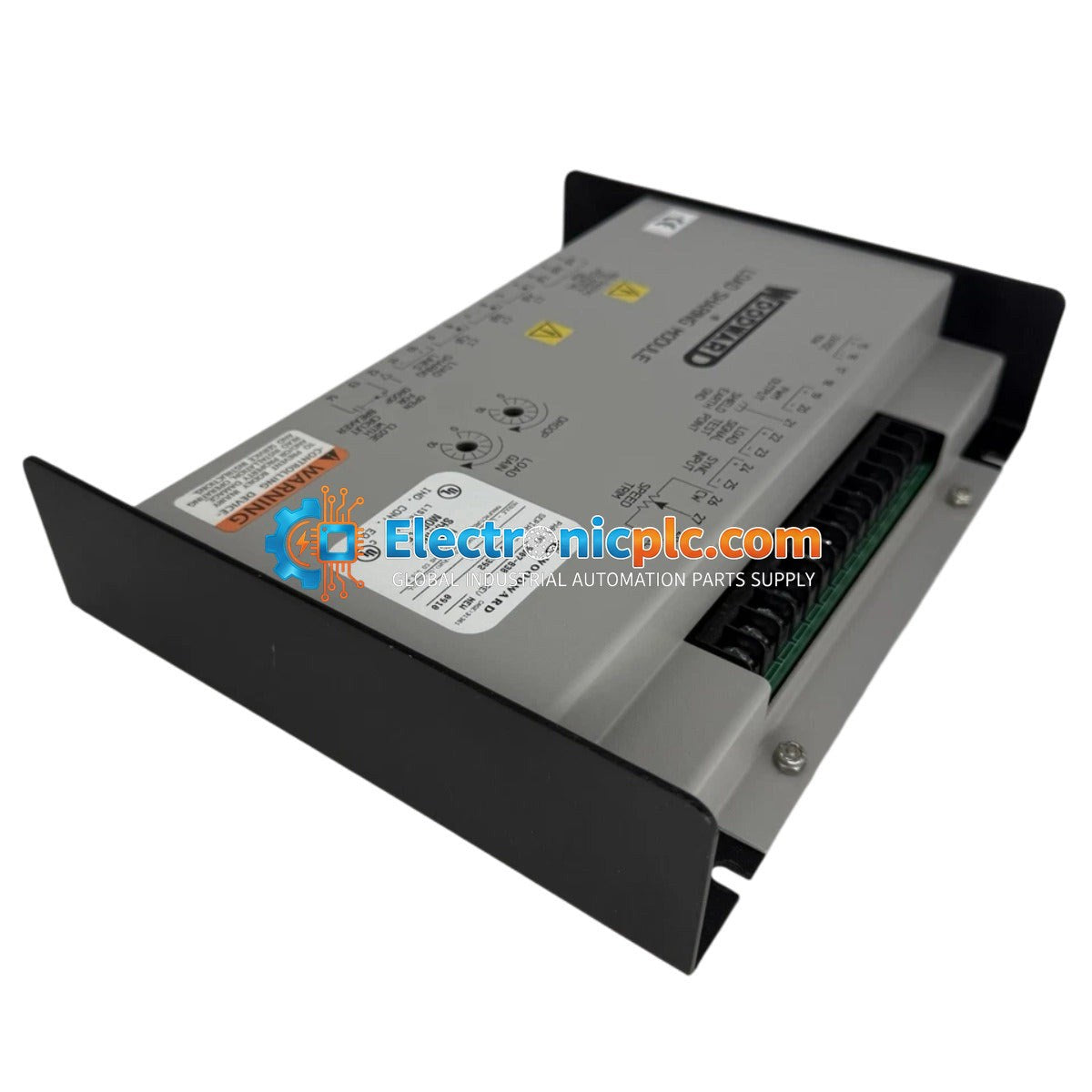

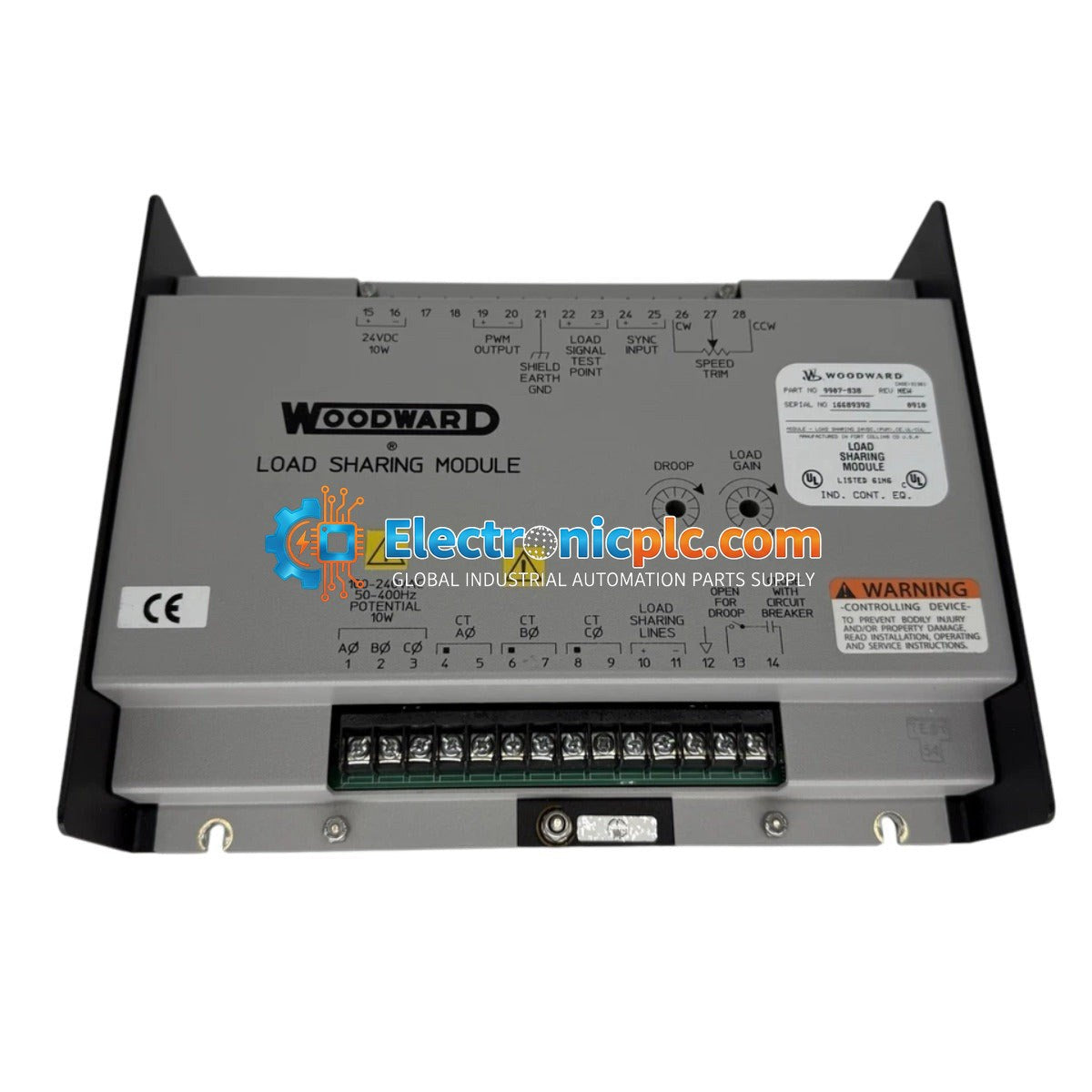

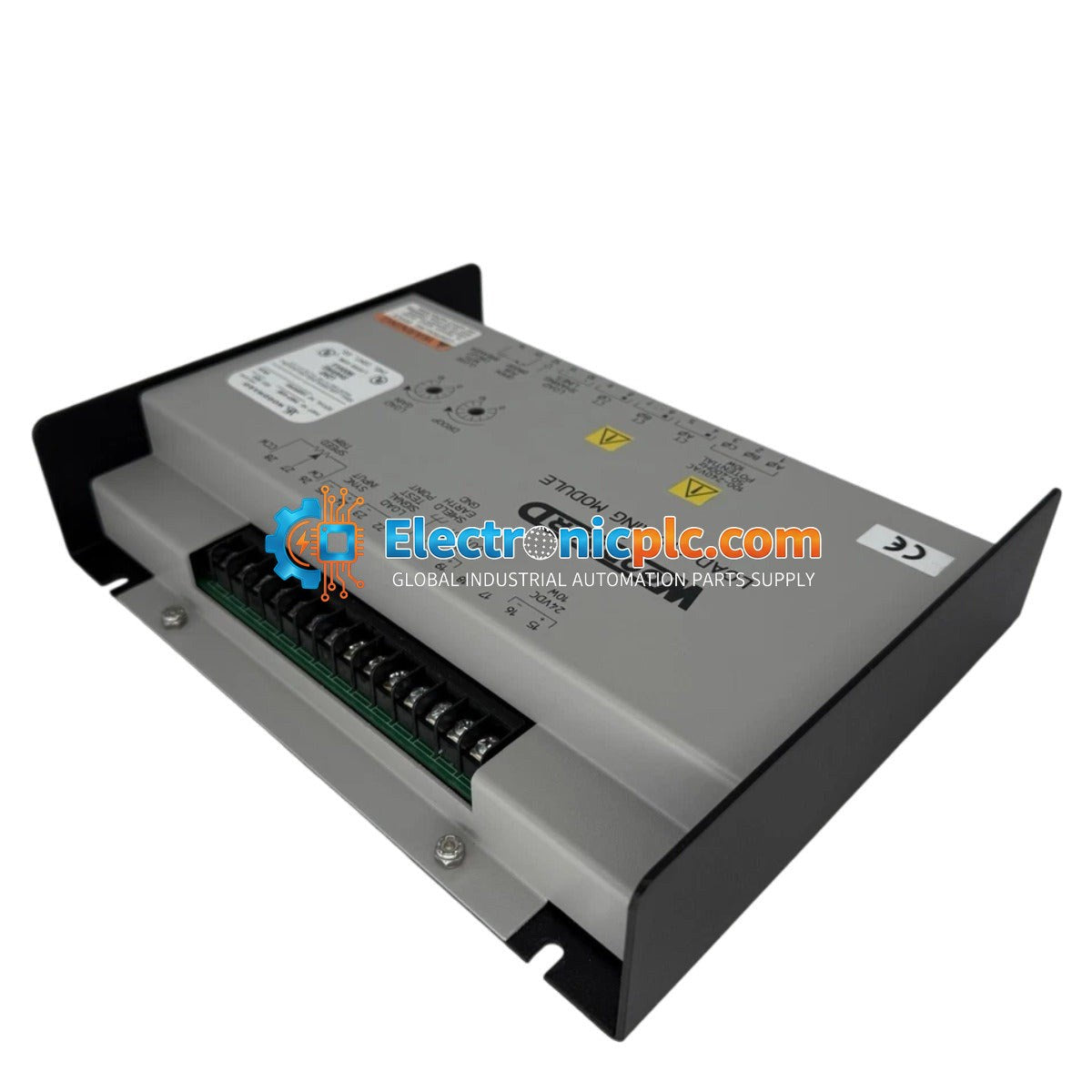

وحدة Woodward 9907-838 هي وحدة مشاركة حمل عالية الدقة مصممة لعمليات مجموعات المولدات المتوازية. وهي تسهل التوزيع النسبي للحمل بين العديد من المحركات الرئيسية المجهزة بأنظمة تحكم إلكترونية من Woodward. تستخدم الوحدة على نطاق واسع في محطات الطاقة اللامركزية، والمنصات البحرية، وأنظمة النسخ الاحتياطي للطوارئ لعمليات التعدين، وتضمن استقرار النظام من خلال موازنة تحميل الطاقة الحقيقية (كيلوواط). ومن خلال منع التيارات الدائرة وتقلبات التردد، تقلل الوحدة 9907-838 بشكل مباشر من الإجهاد الميكانيكي على التوربين أو المحرك، مما يقلل بشكل كبير من مخاطر الانقطاعات غير المجدولة ويحسن كفاءة الوقود عبر شبكة الطاقة.

الميزات

• تدعم كلاً من أوضاع مشاركة الحمل المتساوي والمنخفض للمزامنة المرنة للشبكة.
• توفر إشارات تحيز تصحيحية للتحكم في السرعة بناءً على استشعار خرج المولد.
• محولات استشعار الطاقة المدمجة ودوائر تناظرية عالية السرعة.
• هيكل متين مصمم لبيئات صناعية عالية الاهتزاز.
• عزل بصري لحماية سلامة الإشارة من التداخل الكهرومغناطيسي (EMI).
• بصمة مدمجة لدمج فعال لخزانة التحكم مع تبديد حراري منخفض.

التطبيقات

تم تصميم هذه الوحدة للاستخدام في أنظمة الطاقة متعددة المولدات حيث تتطلب مشاركة الحمل المتزامنة. تشمل التطبيقات النموذجية:

• محطات توليد الطاقة اللامركزية.
• أنظمة الطاقة في منصات النفط والغاز البحرية.
• الطاقة الاحتياطية للطوارئ لمرافق التعدين والصناعة.
• أنظمة إدارة الطاقة في السفن البحرية.

المواصفات الفنية

إرشادات التثبيت

• تأكد من إيقاف تشغيل نظام التحكم قبل تركيب أو إزالة الوحدة لمنع التلف الكهربائي.
• قم بتركيب الوحدة في بيئة نظيفة وجافة داخل خزانة التحكم، مع ضمان مساحة كافية لتدفق الهواء.
• استخدم كبلات محمية لجميع توصيلات الإشارة للحفاظ على الحصانة ضد التداخل الكهرومغناطيسي/التردد اللاسلكي (EMI/RFI).
• تحقق من أن جهد إدخال الاستشعار يطابق تكوين خرج المولد (115 VAC أو 230 VAC) قبل التشغيل.
• تأكد من التأريض الصحيح لهيكل الوحدة إلى الأرض المشتركة للوحة التحكم لتقليل الضوضاء.
• تعامل معها باحتياطات التفريغ الكهروستاتيكي (ESD) القياسية لحماية المكونات الحساسة الداخلية.

الأسئلة الشائعة

ما هي الوظيفة الأساسية للوحدة 9907-838؟

تم تصميم الوحدة 9907-838 لتوزيع أحمال الطاقة الحقيقية (كيلوواط) بشكل متناسب بين مجموعات مولدات متعددة تعمل بالتوازي، مما يضمن استقرار النظام ويمنع التيارات الدائرة.

هل يمكن استخدام هذه الوحدة في بيئات عالية الاهتزاز؟

نعم، تتميز الوحدة 9907-838 ببنية داخلية متينة مصممة خصيصًا لتحمل ظروف الاهتزاز العالية النموذجية في بيئات المحركات والتوربينات.

هل تتطلب هذه الوحدة طاقة خارجية؟

تستهلك الوحدة طاقة منخفضة تبلغ 5 واط كحد أقصى؛ يرجى الرجوع إلى دليل التثبيت المحدد لمتطلبات إمداد الطاقة المساعدة لتكوين نظام التحكم الخاص بك.
