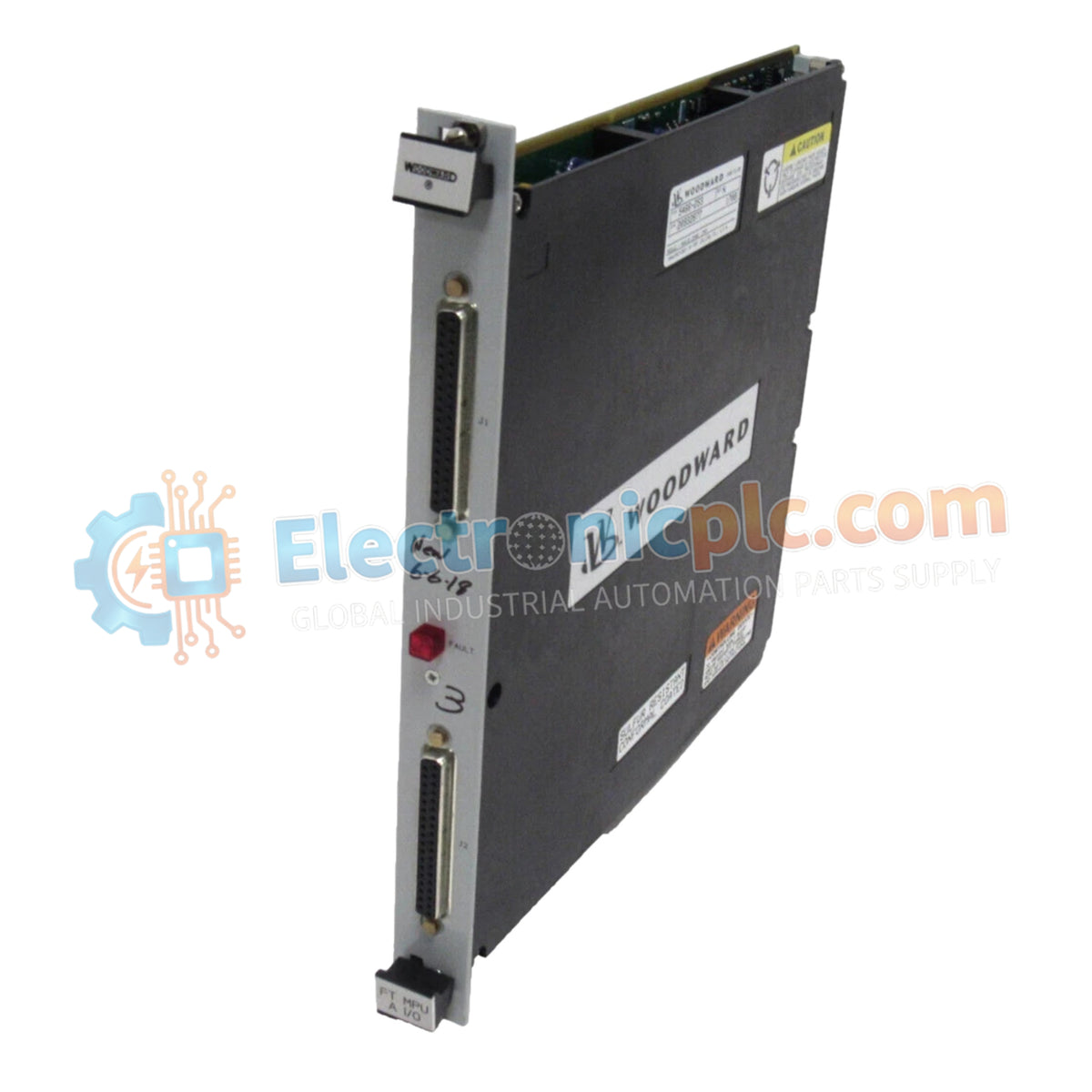

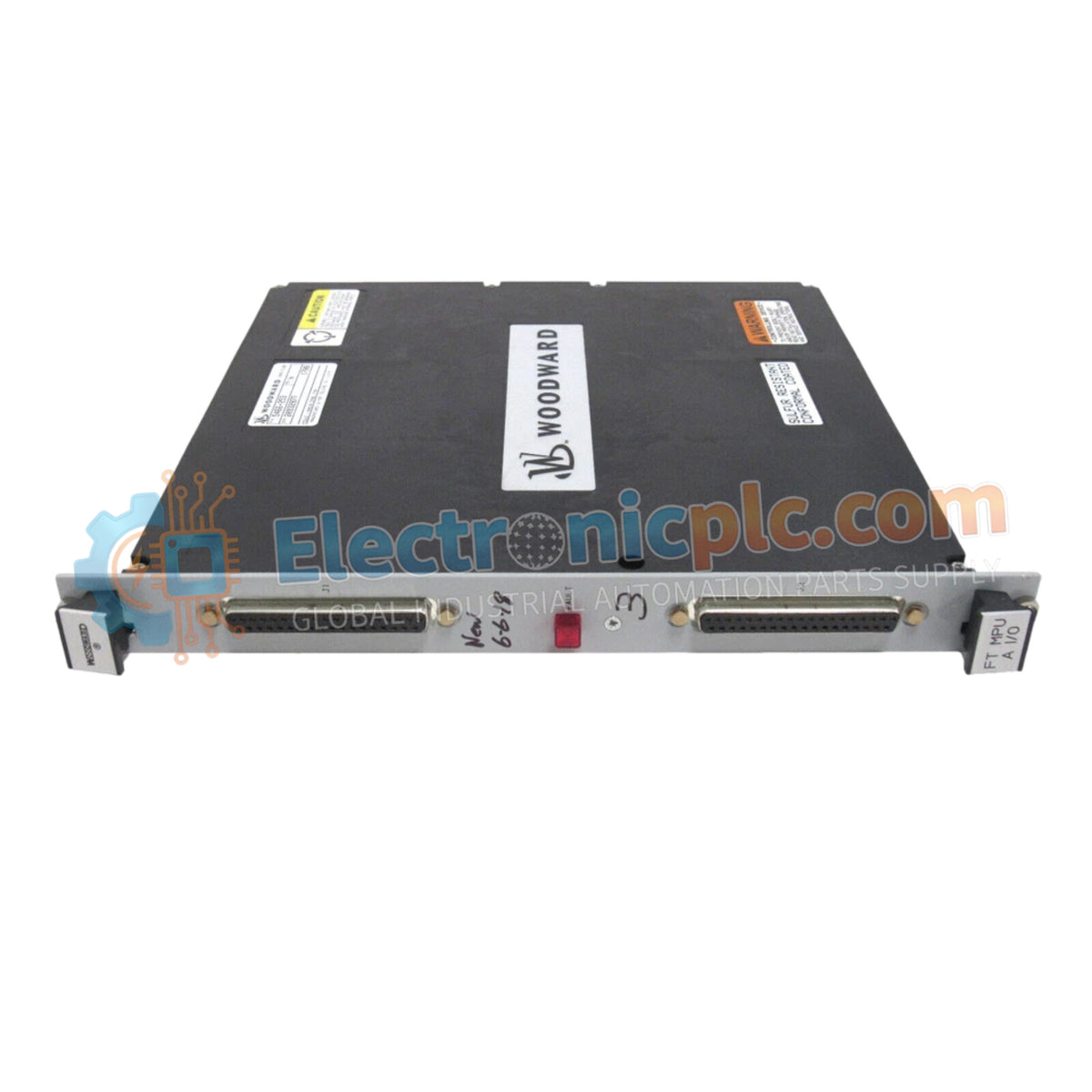

تُعد Woodward 5466-332، والمُفهرسة أيضًا باسم 5466-332 وحدة الإدخال/الإخراج التناظرية (Analog I/O Module)، مكونًا ماديًا مخصصًا للحصول على متغيرات العملية متعددة القنوات وتحديد موضع الصمامات ضمن منصات التحكم MicroNet.

مواصفات الأجهزة

تغذية حلقة المشغل ومعالجة القنوات السريعة

تقوم الوحدة بمعالجة 24 إدخالًا تناظريًا وتشغيل 8 حلقات إخراج تناظرية باستخدام إشارات تيار 4-20 مللي أمبير. يقلل ترشيح مكافحة التشويش (5 مللي ثانية استجابة) على القناتين 23 و 24 من سرعة أخذ العينات للتحويل لتتبع الانتقالات السريعة، مما يحسن استجابة تغذية حلقة المشغل على صمامات التحكم التوربينية البخارية أو الغازية سريعة الاستجابة. يعتمد تبديد المشتت الحراري عبر سطح الوحدة على الحمل الحراري القسري الذي توفره مجموعة مروحة هيكل MicroNet.

الأسئلة المتكررة

• س: كيف تختلف القناتان 23 و 24 عن قنوات الإدخال التناظرية القياسية في هذه الوحدة؟
• ج: تتميز القناتان 23 و 24 بثوابت زمنية لفلتر مكافحة التشويش مخفضة (5 مللي ثانية مقارنة بـ 10 مللي ثانية قياسية)، مما يتيح الكشف الأسرع عن الإشارة لحلقات المعلمات الحرجة التي تتطلب الحد الأدنى من التأخير الديناميكي.
• س: ما هي إجراءات تأريض الكابلات التي يجب اتباعها لوصلات حلقة 4-20 مللي أمبير؟
• ج: يجب أن تستخدم الأسلاك التناظرية الميدانية أزواجًا ملتوية ومحمية فردية، مع إنهاء أسلاك الصرف حصريًا عند قضيب التأريض الخاص بالهيكل لتجنب حلقات الجهد الأرضي التي تسبب إزاحات الإشارة.
• س: ما هو مسار الترقية الموجود لاستبدال وحدات 5466-332 القديمة؟
• ج: توفر وحدات بنية Woodward SmartPlus المحدثة إمكانية استبدال وظيفي مباشر مع الحفاظ على التوافق الرجعي لأجهزة النظام.

إرشادات التثبيت الميداني

• قم بمحاذاة حواف البطاقة بعناية مع قضبان التوجيه المخصصة لفتحة رف MicroNet قبل تثبيت موصلات واجهة اللوحة الخلفية بإحكام.
• أحكم ربط براغي الإبهام العلوية والسفلية على اللوحة الأمامية لضمان استمرارية التأريض والاستقرار الميكانيكي ضد اهتزاز الخزانة.
• وجه كابلات الإدخال والإخراج التناظرية في مجاري أسلاك منفصلة بعيدًا عن موصلات التيار المتردد عالية الجهد وأجهزة التبديل الاستقرائية.
• تحقق من قطبية مصدر الطاقة لجهاز الإرسال 4-20 مللي أمبير وقيم مقاومة الحلقة قبل تمكين قنوات حلقة التيار.
